ТЕМА: Измерение внутреннего сопротивления вольтметра

ЦЕЛЬ: Измерить внутреннее сопротивление вольтметра

ОБОРУДОВАНИЕ: Источник электрического тока, два вольтметра, ключ, добавочный резистор с известным сопротивлением , соединительные провода.

Лабораторную работу можно проделать в интерактивном конструкторе Yenka

ХОД РАБОТЫ:

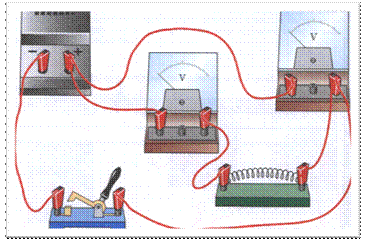

·  Соберите электрическую цепь, состоящую из источника тока, вольтметра и ключа, соединенных последовательно.

·  К участку цепи, состоящему из вольтметра, подключите другой вольтметр, соединенный последовательно с добавочным сопротивлением.

·  Обозначьте показания первого вольтметра за , второго - через , а напряжение на добавочном резисторе за . Тогда .

·  Поскольку через последовательно соединенные нагрузки протекает одинаковый ток, то есть , то .

·  Учитывая, что , можно получить выражение для сопротивления вольтметра.

·  Оцените величину сопротивления вольтметра. Сравните с величиной сопротивления амперметра.

ВЫВОДЫ:
