Погрузчик-экскаватор, инструкция по эксплуатации (стр. 2 )

·  Полностью прогревайте машину перед каждой сменой

·  Не допускайте работу двигателя на высокой скорости без нагрузки, особенно если двигатель недостаточно прогрелся.

·  Избегайте быстрой езды, резких поворотов и лишних торможений.

·  Производите проверку и техническое обслуживание в соответствии с правилами.

2. Измерительные приборы кабины

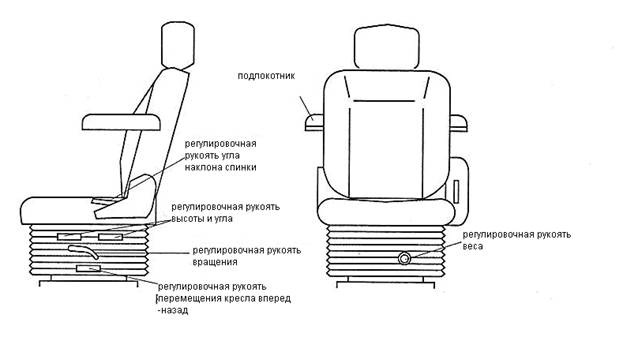

1) Регулировка сиденья (рисунок 2-1)

А. Сиденье может вращаться на 360º

В. Подголовник и подлокотники могут регулироваться.

С. Подушка и спинка обладают хорошей амортизацией, что позволяет водителю чувствовать себя комфортно.

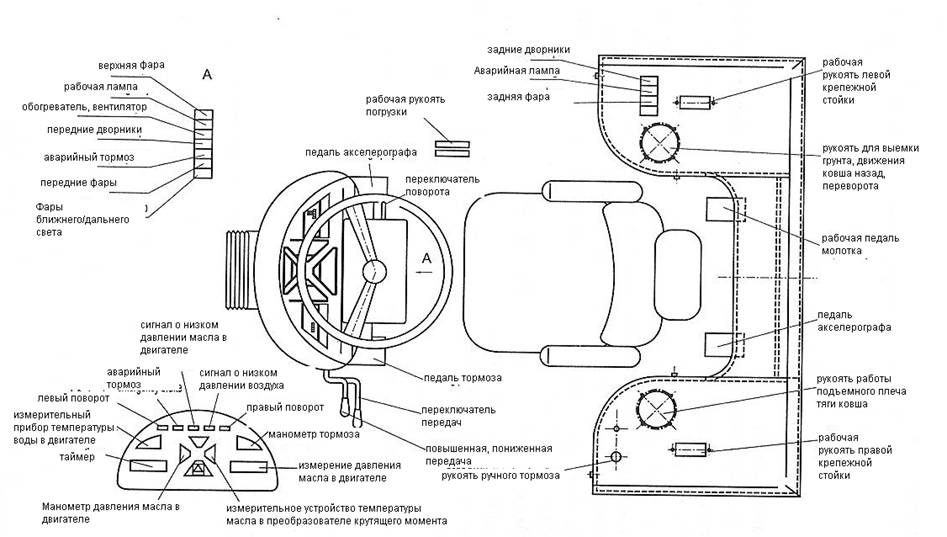

Рисунок 2-2 Измерительный и рабочие приборы

Примечание: модель кондиционера ZG40A, его кнопки расположены спереди кабины, угол наклона приборной панели может быть отрегулирован согласно вашему желанию.

3. Работа

(1) Запуск

Запуск двигателя производится только после проверки исправности погрузчика.

Перед запуском двигателя рычаг переключения скоростей должен быть установлен в нейтральное положение, слегка надавите педаль акселератора, а затем поверните стартовый ключ в положение «on» для запуска дизельного двигателя.

Примечание: Продолжительность каждой попытки запуска не должна превышать 5 секунд. Если первая попытка запуска не удалась, необходимо подождать одну минуту для второй попытки. Если двигатель не запускается после трех попыток, необходимо выявить причину.

После запуска дайте поработать двигателю в течение 5-10 минут и внимательно осмотрите все приборы. Кроме того, перед началом работы соблюдайте следующие инструкции.

·  Проверьте работу всех переключателей и лампочек и фар, звукового сигнала, дворников и рычагов управления.

·  Проверьте все системы на предмет утечки.

·  Проверьте двигатель и трансмиссионную систему на присутствие посторонних шумов.

·  Проверьте тормозную систему.

·  Проверьте все рабочие устройства

Не поворачивайте ключ влево в положение “off” и не вытаскивайте его до полной остановки двигателя.

(2) Вождение

1. Запуск

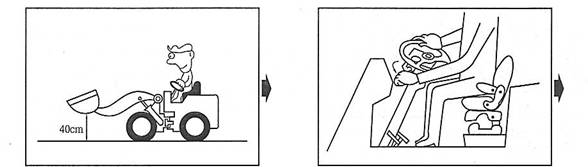

Поднимите подъемное плечо и Поставьте рычаг переключения

отклоните ковш назад в положение скоростей на первую передачу

переноса

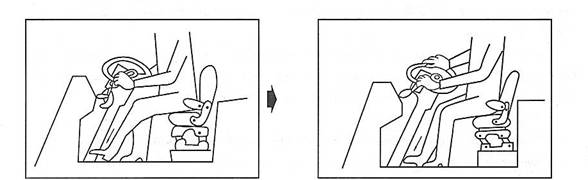

Надавите педаль тормоза, отпустите Отпустите педаль тормоза и

парковочный тормоз медленно надавите педаль

акселератора для повышения скорости

Переключение скоростей и переключение передней и задней скорости

·  Установите рычаг в нужное положение, чтобы поменять скорость

·  Переключение скоростей может производиться только передача за передачей.

·  Переключение между передней и задней скоростями должно производиться только после остановки.

·  Во время вождения переключение между передней и задней скоростями очень опасно, не пытайтесь это делать.

(3) Парковка

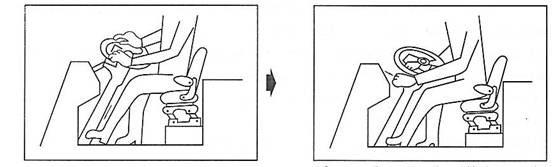

Отпустите педаль акселератора После остановки, установите рычаг

и надавите педаль тормоза до в нейтральное положение, включите

полной остановки погрузчика парковочный тормоз

Установите ковш горизонтально на землю.

Место парковки должно быть широким и ровным.

Двигатель останавливается, когда погрузчик в движении

Тормоз: Так как в воздушном резервуаре системы торможения остается сжатый воздух, погрузчик следует останавливать в безопасном месте. Однако если давление сжатого воздуха ниже номинального, немедленно становите погрузчик.

Руль: Руль не работает, если устройство давления масла поворотной системы не работает. Если такое случается, необходимо снова запустить двигатель. Особое внимание обращайте при передвижении по узкой улице или в ограниченном пространстве.

·  Во время транспортировке на грузовом автомобиле:

Погрузчик должен быть закреплен на платформе с помощью колесных блоков и стального троса, чтобы он не мог соскользнуть или передвинуться с места. При транспортировке погрузчика учитывайте его внешние габариты.

4. Рабочий процесс

Примечания по работе

Во время управления рабочим устройством кресло следует повернуть вперед, оператор должен находиться на кресле.

При работе на наклонной, узкой местности или скалистой дороге, снизьте скорость, чтобы обеспечить устойчивость погрузчика.

Избегайте езды по неровным дорогам, скалистым местностям и канавам.

Содержите рабочее место в чистоте, чтобы обеспечить лучшую устойчивость погрузчика.

Если устройство выемки грунта не используется, поднимите подъемное плечо на полную высоту, опустите ковш и втяните тягу ковша.

Во время езды опустите ковш для обеспечения хорошей видимости и лучшей стабильности работы.

Проверьте рабочее место и устраните факторы потенциальной опасности до начала работы.

Избегайте столкновения с объектами.

Сохраняйте нужную скорость во избежание разбрасывания груза по дороге.

Условия транспортировки и хранения устройства погрузки

1.  Вставьте стопорный штифт подъемного плеча.

2.  Поднимите крепежные стойки

3.  Поверните вперед кресло.

4.  Поверните назад ковш, пока дно ковша не будет параллельно земле.

(1) Погрузочные работы

Погрузочные работы включают в себя работу экскаватором и выемку грунта.

1. Работа экскаватором

Начните движение погрузчика и держите ковш параллельно земле, вставьте ковш полностью в насыпную кучу, затем передвиньте рычаг подъемного плеча в положение подъема, переместите погрузчик назад, пока поднимается ковш. Затем медленно отклоните ковш назад, чтобы удержать материал в ковше.

Кроме того, если возникают трудности проникновения ковша в грунт, слегка наклоните ковш в соотношении 1 вперед и 2 назад, следите, чтоб колеса в этот момент не скользили.

Если колеса скользят, уменьшите силу надавливания на педаль акселератора, чтобы снизить нагрузку.

Удерживайте ковш параллельно земле Подведите погрузчик, чтобы

но слегка вперед загрузить материал в ковш

Поднимите подъемное плечо Отклоните ковш назад до

наклоните назад ковш для погрузки предела и поднимите его на

материала 40 см от земли

2. Выемка грунта

Наилучший угол наклона ковша вперед примерно 0º-10º.

Медленно ведите погрузчик. Когда ковш войдет в материал на 10-30см, поднимите подъемное плечо и отклоните ковш назад для погрузки.

3. Погрузка на грузовой автомобиль

Выберите более эффективный способ работы при погрузке почвы, камней или руды на грузовой автомобиль или в контейнер.

Выбор следует производить в соответствии с условиями рабочей местности. Способ работы включает в себя работу вместе с грузовым транспортным средством и работу самого погрузчика.

Если на дорогу упали камни или плиты, очистите ее с помощью ковша, чтобы защитить шины от повреждения.

Работа V-способом Работа I-способом

Во время транспортировки опустите ковш и снизьте скорость, чтобы предотвратить разбрасывание груза по земле.

Выемка грунта и погрузка на плоской поверхности:

Слегка наклоните ковш вперед к земле, отрегулируйте глубину копания с помощью рычага подъемного плеча, и наклоните рычаг, перемещая погрузчик вперед. (необходимо быть особенно внимательным, если качество поверхности дороги меняется).

Данная работа может производиться согласно «способу работы экскаватором»

Работа L-способом Работа Т-способом

Совместная работа погрузчика и грузового автомобиля

Как показано на рисунке выше, работа может выполняться 4 способами. В зависимости от фактической ситуации следует выбирать самый короткий рабочий цикл (каждый этап погрузки).

Для увеличения рабочего цикла нажмите рабочий рычаг до упора и дайте двигателю поработать на высокой скорости, одновременно передвиньте подъемное плечо и ковш.

Вышеуказанный способ используется для непрерывного копания, транспортировки и погрузки с помощью колесного погрузчика-экскаватора. Данный способ подходит для транспортировки на расстоянии от 30 до 100 метров в обычных условиях.

(2) Восстановление почвы

С помощью режущего края и нижней пластины ковша погрузчик может выполнять выравнивание земли, рыхление почвы и разравнивание под фундамент.

Выравнивание земли необходимо производить при движении погрузчика назад. Если необходимо передвинуть погрузчик вперед, угол наклона ковша по отношению к земле должен быть от 0º до 10º.

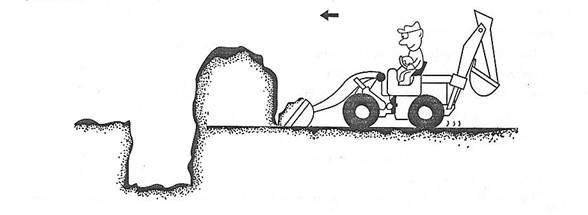

1. Разбрасывание земли

Нагрузите почву в ковш, передвиньте погрузчик назад и наклоните ковш вперед под углом 10-15º к земле, почва рассеивается равномерно.

2. Выравнивание грунта

Погрузчик может выполнять данную операцию при использовании ковша как скребок.

Полностью загрузите ковш землей и установите его горизонтально поверхности, что позволит выполнять данную операцию.

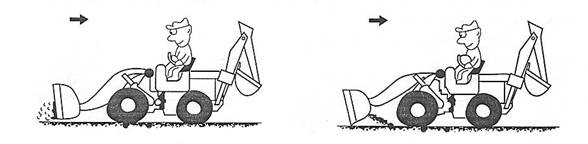

Грубое выравнивание:

Полностью наклоните ковш вперед, чтобы режущий край касался земли, и отведите погрузчик назад на медленной скорости.

Окончательное выравнивание:

Нагрузите в ковш почву, установите ковш горизонтально земле. Передвиньте рычаг подъемного плеча в «плавающее» положение, а затем медленно отведите погрузчик назад.

При выполнении операции выравнивания на твердой поверхности, сначала передвиньте рычаг подъемного плеча в «плавающее» положение, затем положите ковш на землю зачистки поверхности.
