Расчетно-Практическое занятие №6

Тема: «Характеристика разгона автомобиля по пути».

Задание 1. Построить график пути разгона автомобиля.

Графоаналитический расчет проводится с использованием графика разгона автомобиля по времени, построенного на практическом занятии №5.

Порядок выполнения задания.

Путь разгона в интервале изменения скоростей от v1 до v2 равен: . То есть, для получения зависимости пути разгона S от скорости автомобиля необходимо провести графическое интегрирование зави­симости t = f(v), полученной на занятии №5.

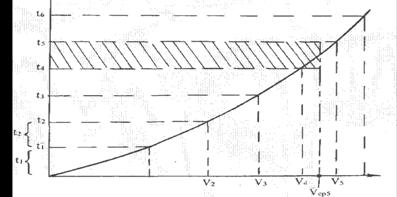

Рис.1. График времени разгона автомобиля для первой передачи.

Кривая этой зависимости (рис. 1) разбивается на интервалы по вре­мени, для каждого из которых находятся соответствующие значения vcр k. Площадь элементарного прямоугольника, например, в интервале Δt5 есть путь, который проходит автомобиль от отметки t4 до отметки t5, двигаясь условно с постоянной скоростью vcр 5. Величина площади элементарного прямоугольника определится как: ΔSk = vcр k (t k - t k-1) = vcр k · Δt k , где k = l…n - порядковый номер интервала.

Например (рис. 1), если Vср5 =12,5 м/с; t 4 =10 с; t5 =14 с, то ΔS5 = 12,5(14 - 10) = 5 м.

Путь разгона от скорости V0 до скорости V1 : S1 = ΔS1; до скорости V2 : S2 = ΔS1 + ΔS2;… до скорости Vn : Sn = ΔS1 + ΔS2 + ... + ΔSn = .

При построении графика пути разгона удобно пользоваться таблицей и принять, например, Δv = 4…5 км/ч = 1,1…1,39 м/с.

Таблица 1.

1 передача

10

14

18

22

26

30

34

38,7

10

4

4

4

4

4

4

4,7

Примечание: при расчете км/ч переводятся в м/с, 1 м/с = 3,6 км/ч.

2 передача

38,7

45

50

55

60

65

72

73,3

-

6,3

5

5

5

5

7

1,3

И т. д. до 5-ой передачи……..

По данным табл.1 построить график пути разгона автомобиля. Примерный вид характеристики разгона автомобиля по пути приведен на рис.2, где время на переключение передач отображено условно, равное 1 с для иллюстрации момента переключения. Из графика следует, что при разгоне до скорости 100 км/ч (28 м/с) автомобиль проходит участок пути 346 м. На участке разгона 500 м скорость автомобиля достигает 108 км/ч.

Рис.2. Пример характеристики разгона автомобиля по пути, оснащенного четырехступенчатой КП.

Путь разгона для современных легковых автомобилей до скорости 100 км/ч составляет 300…600 м.

В выводах дать оценку динамичности автомобиля, для которого проведен расчет.
