Супергетеродинные приемники с гептодом-преобразователем типа 6А8 работают на коротких волнах хуже, чем на СВ или ДВ (стр. 2 )

Выпрямленное напряжение заряжает конденсатор С6 в полярности, указанной на схеме, и подается на сетки регулируемых ламп усилителей ПЧ и ВЧ.
Так как усиление приемника может оказаться недостаточным для следующего за сильным слабого сигнала, необходимо чтобы при отсутствии сигнала на входе приемника напряжение АРУ резко убывало, то есть конденсатор С6 быстро разряжался. Для этой цели в системе установлен дополнительный выпрямитель на диоде Д105 (Д2) с цепью нагрузки R6C5 и ключевой каскад на транзисторе П11 (Т1) и диоде Д220 (Д3).

Этот каскад работает следующим образом. При медленном изменении среднего уровня принимаемого сигнала, когда конденсатор С6 разряжается почти одновременно с уменьшением сигнала, напряжения на конденсаторах С5 и С6 равны по величине и в этом случае ток через транзистор Т1 не течет, так как потенциалы его базы и эмиттера одинаковы.

Таким образом при медленном изменении среднего уровня сигнала регулирующее напряжение АРУ изменяется пропорционально его колебаниям.

В случае быстрого убывания сигнала на входе приемника, сначала уменьшается напряжение на конденсаторе С5, так как постоянная времени цепи нагрузки R6C5 дополнительного выпрямителя меньше, чем постоянная времени цепи нагрузки R7C6 основного выпрямителя. При более быстром убывании напряжения на конденсаторе С5, чем на С6, потенциалы базы и эмиттера транзистора Т1 становятся различными. Когда их разность превысит величину, необходимую для отпирания диода Д3 и транзистора Т1, через транзистор Т1 потечет ток, благодаря чему конденсатор С6 быстро разрядится и регулирующе напряжение АРУ резко упадет. Задержка момента разряда конденсатора С6 зависит от постоянной времени нагрузки R6C5 дополнительного выпрямителя и начальной характеристики диода Д3, которые выбраны так, что задержка несколько больше пауз в принимаемом SSB сигнале.

Детали и замена

В качестве катодного повторителя кроме лампы 6Ж5Б могут быть использованы пентоды 6Ж1П, 6Ж5П, 6Ж2Б в триодном включении, триод 6С1П или один из триодов ламп 6Н3П, 6Н1П. Диоды Д105 (Д1 и Д2) могут быть заменены другими точечными кремниевыми диодами (типов Д101-Д106). Транзистор Т1 необходимо подобрать с наименьшим начальным током коллектора (I ko). Вместо диода Д220 (Д3) можно использовать Д223 или два кремниевых стабилитрона Д810-Д813, соединенные последовательно.

Налаживание

Для проверки и налаживания системы АРУ удобно воспользоваться миллиамперметром, включив его в цепь питания анодов ламп регулируемых каскадов ПЧ приемника.
Вначале нужно разорвать цепь диода Д3, после чего подать на вход приемника достаточно сильный сигнал (несущую частоту). В момент включения несущей частоты анодный ток ламп регулируемых каскадов должен резко упасть, а когда источник сигнала будет отключен - в течение нескольких секунд возрости до первоначального уровня.

Далее следует восстановить соединение цепи диода Д3, а в цепь коллектора транзистора Т1 включить микроамперметр с пределом измерения 50...100 мкА на всю шкалу или авометр, имеющий соответствующий диапазон измерения силы тока. При поданной на вход приемника несущей частоте коллекторный ток должен быть незначительным (не более нескольких мкА).

Если ток велик, то следует подобрать транзистор Т1 с меньшей величиной начального тока коллектора (I ko), заменить диод Д3 или включить на его место два диода, соединенных последовательно. Добившись малой величины коллекторного тока, медленно уменьшают величину сигнала на входе приемника и наблюдают за током в цепи коллектора, который не должен увеличиваться. При быстром отключении сигнала должен наблюдаться бросок тока.

Во время приема SSB сигналов при правильной работе системы АРУ стрелка миллиамперметра в цепи питания анодов ламп усилителя ПЧ во время речи корреспондента будет совершать небольшие колебания около какого-то среднего уровня, определяемого силой сигнала. Этого можно достичь более точным подбором емкости конденсатора С

АРУ для ламповых схем

В системе АРУ ламповых радиоприемников напряжение сигнала и регулирующее напряжение подаются на первые сетки ламп (рис.1).

При реализации такой схемы всегда возникает противоречие: с одной стороны для эффективной работы АРУ требуется лампа с анодно-сеточной характеристикой большой крутизны, а с другой для обеспечения малых нелинейных искажений усиливаемого сигнала, наоборот, нужна лампа с линейной анодно-сеточной характеристикой.

Рис.1

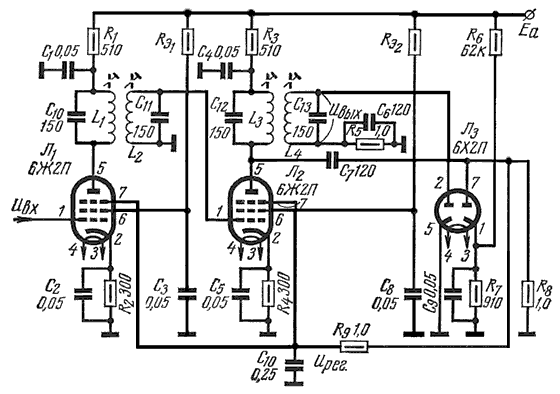

Устранить это противоречие можно, если усиливаемый сигнал подавать на первую сетку лампы усилителя ПЧ, а регулирующее напряжение на другую, например третью сетку. На рис.2 приведена схема двухкаскадного усилителя ПЧ с системой АРУ, построенной по такому принципу.

Рис.2

На лампах Л1 и Л2 - собран усилитель ПЧ, на левой половине лампы Л3 детектор сигнала, а правой - детектор АРУ. При увеличении напряжения на входе усилителя растет отрицательное напряжение АРУ, поступающее на третью сетку лампы, в результате крутизна лампы по первой сетке и коэффициент усиления усилителя уменьшаются, а выходное напряжение остается почти постоянным.

Для работы в предполагаемой системе АРУ, подходят лампы с высокой крутизной характеристики по первой и третьей сеткам, с большим допустимым током и большой допустимой мощностью, рассеиваемой экранной сеткой и малыми междуэлектродными емкостями. Из отечественных ламп этим требованиям удовлетворяют лампы 6Ж2П, 6Ж2Б, 6Ж10П, 6Ж10Б, 6Ж35Б.

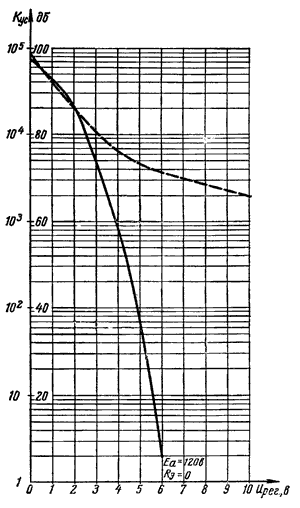

На рис.3 приведены регулировочные характеристики [1] Кус = f (Uрег) усилителей, собранных по схемам, показанным на рис.1 (пунктирная линия) и рис.2 (сплошная линия).

Рис.3

При изменении регулирующего напряжения 0...- 6 В в первом усилителе (рис.1), коэффициент усиления изменяется в 24 раза или -28 дБ, а во втором (рис.2) в 3х10 в 4 степени или -89 дБ.

На рис.4 приведена статическая характеристика [1] АРУ Uвых = f (Uвх) этих усилителей. При изменении входного напряжения от 10 мкВ до 1 В (100 дБ) выходное напряжение первого усилителя изменяется в 54,5 раза (34,7 дБ), а второго при Rq=0, Ea=120 В в 10,1 раза (20,1 дБ), а при Rq=15 кОм, Ea= 150 В в 8,16 раза (18,2 дБ).

Рис.4

К достоинствам описанной схемы АРУ следует отнести малые нелинейные искажения усиливаемого сигнала, а также большую устойчивость ее работы, по сравнению с обычной системой АРУ. При изменении регулирующего напряжения от нуля до напряжения запирания по третьей сетке рабочая точка по первой сетке практически не смещается по характеристике лампы (рис.5). Поэтому, установив рабочую точку на середине линейного участка характеристики, можно обеспечить линейный режим работы в большом диапазоне входных напряжений.

Рис.5

Усиливаемый сигнал и регулирующее напряжение АРУ поступают на различные электроды ламп, что устраняет паразитные связи через цепь АРУ. Кроме того, более эффективная работа системы АРУ позволяет охватывать регулировкой меньшее число каскадов при том же эффекте, что также уменьшает возможность появления паразитных связей и повышает устойчивость усилителя.

При выполнении УПЧ с системой АРУ на транзисторах указанное в начале статьи противоречие также имеет место, когда усиливаемый сигнал и регулирующее напряжение АРУ подаются на один электрод транзистора.

Малошумящий входной каскад усиления ВЧ

Современные КВ приемники обладают высокой чувствительностью, которая измеряется долями микровольта.

Дальнейшее повышение их чувствительности ограничивается собственными шумами радиоприемника, возникающими, главным образом, во входном каскаде усилителя ВЧ. Одним из основных источников шумов является электронная лампа. Создаваемые ее шумы оцениваются с помощью специального параметра, который имеет размерность сопротивления и называется эквивалентным сопротивлением внутриламповых шумов.

Например, лампа типа 6Ж1П обладает эквивалентным сопротивлением внутриламповых шумов, равным 3700 Ом; это значит, что сама лампа создает такие же шумы, как включенное на входе "нешумящего" приемника омическое сопротивление указанной величины. Как правило, пентоды имеют эквивалентные шумовые сопротивления 1...3 кОм; у триодов же этот параметр значительно лучше - 100...300 Ом. Поэтому в малошумящих входных каскадах рекомендуется применять триоды.

Одна из схем такого каскада приведена на рисунке.

В этом каскаде применены триоды с высокой крутизной S=19 мА/В и малым эквивалентным сопротивлением внутриламповых шумов 200 Ом. Первая лампа типа 6С3П работает в режиме катодного повторителя, вторая 6С4П - в схеме усилителя с заземленной сеткой. Цепи высокой частоты (входной и выходной контуры) показаны в упрощенном виде. Цепи катодов ламп разделены конденсатором; это позволяет подбирать необходимые смещения на управляющие сетки ламп независимо друг от друга. Для указанных ламп эти смещения подбирают такими, чтобы анодный ток каждой лампы был равен 15...16 мА.

Описываемый каскад был вмонтирован в связной КВ приемник взамен первого каскада УВЧ. Чувствительность приемника увеличилась, а уровень собственных шумов значительно снизился. Подстраивать контуры (для компенсации расстройки за счет изменения ламповых емкостей, присоединенных параллельно контурам) не потребовалось, так как полоса пропускания первых контуров приемника на КВ достаточно широка.

В малошумящем каскаде могут быть использованы не только указанные выше триоды, но и другие, например, 6Н3П с Rш=700 Ом и т. п. В случае применения двойных триодов с общим катодом схема с
