Технологический обзор по изготовлению упаковки
для брендов таких-то.
Обзор выполнен мною на базе предоставленных Анной распечаток – её вариантов формализации печатного оформления упаковки.
Процесс создания упаковки (в классическом варианте) включает в себя этапы:
1. Подбор концепции дизайна – цветов, шрифтов, фотоматериала, дизайнерских ходов и т. д.
2. Эскизное макетирование и утверждение у руководства стиля дизайна в первом приближении,
3. Чистовое макетирование с выбором реальных оттенков цвета, с цветокорекцией фотографий, с привязкой дизайна к реальному размеру высекального штампа коробки и т. д.
4. Утверждения цветопробы реального раскроя коробки у руководства.
5. Сдача дизайна в печать, передача в типографию цветопробы.
6. Приём тиража – контроль качества печати как в эмоциональном, так и в технологическом плане.
Так дело обстоит в идеале. Все основные проблемы начинаются с п. 3 – т. е. когда абстрактный дизайн начинает формализовываться - для понимания того, что нужно получить на выходе.
Об отраслевых стандартах для полиграфии.
Полиграфическое производство регулируется рядом российских и международных стандартов,. В частности:
IEC 61966-7-1:2006
Мультимедийные системы и оборудование. Измерение и управление цветом. Часть 7-1. Цветные принтеры. Отражающие распечатки. Входы RGB
ISO 3664:2000
Условия визуального отображения. Графическая технология и фотография
ISO 12639:2004
Технология полиграфии. Обмен цифровыми данными при подготовке к печати. Формат файлов изображений, снабженных метками, для технологии обработки изображений (TIFF/IT)
ISO 12640-2:2004
Технология полиграфии. Допечатный цифровой обмен данными. Часть 2. Данные XYZ/sRGB кодированных стандартных цифровых изображений (XYZ/SCID)
ISO 12640:1997
Графическая технология. Обмен цифровыми данными заданного формата. Данные цветных стандартных изображений
ISO 12641:1997
Графическая технология. Обмен цифровыми данными заданного формата. Цветные мишени для входной сканирующей калибровки
ISO 12642-1:1996
Графическая технология. Цифровой обмен данных перед процессом типографской печати. Входные данные для представления характеристик 4-х цветного процесса печати
ISO 12646:2004
Технология полиграфии. Дисплеи для проверки цветов изображений. Характеристики и условия визуального отображения
ISO 12647-1:2004
Технология полиграфии. Управление технологическим процессом при изготовлении растровых цветоделенных изображений, пробных и тиражных оттисков. Часть 1. Параметры и методы измерений
ISO 12647-2:2004
Технология полиграфии. Управление технологическим процессом при изготовлении растровых цветоделенных изображений, пробных и тиражных оттисков. Часть 2. Процессы офсетной литографии
ISO 13655:1996
Графическая технология. Спектральное измерение и калориметрический расчет для графических изображений
ISO 15076-1:2005
Управление цветом в технологии печати. Архитектура, формат профиля и структура данных. Часть 1. Документ на основе ICC.1:2004-10
ISO 15929:2002
Графическая технология. Обмен цифровыми данными допечатного процесса. Руководства и принципы для разработки стандартов PDF/X
ISO 15930-1:2001
Графическая технология. Обмен допечатных цифровых данных. Использование PDF. Часть 1. Полный обмен с использованием данных CMYK (PDF/X-1 и PDF/X-1а)
ISO 15930-3:2002
Графическая технология. Обмен допечатными цифровыми данными. Использование формата PDF. Часть 3. Полный обмен, применимый к технологиям управления цветом (PDF/X-3)
О процессе цветоделения.
Перед тиражированием в полиграфии созданный дизайн разделяется по краскам – происходит процесс цветоделения. Нецветоделённый дизайн печатается только на цифровых машинах. Цитата: «Цветоделение – это разделение цветного изображения на отдельные одноцветные равномасштабные изображения, своеобразная точка поворота в процессе цветовоспроизведения, объединяющее творческие элементы и производственные факторы. Частный случай цветоделения, применяемый в полиграфии, - это разделение цветного изображения, представленного в системе RGB или LAB на четыре изображения для каждой печатной краски CMYK, которые потом накладываются друг на друга, образуя многоцветное изображение на оттиске – так называемое традиционное, классическое или стандартное цветоделение. Контролируется влияние формы и структуры растровой точки, углов и линиатуры растра. Во время цветоделения может быть выбран способ сжатия тонового диапазона и насыщенности. Все это делается для того, чтобы добиться нужного вида изображения, а также заранее учесть особенности комбинации условий «краска-запечатываемая основа-вид печати». Цель цветоделения – обеспечить нужные цвета на выходе, т. е. на оттиске. С целью придания оттиску большей красочности, а также для выделения отдельных участков изображения или придания им особых свойств, к обычным краскам CMYK могут добавляться смесевые или специальные краски. Кроме того, для усиления визуального эффекта нестандартное цветоделение может быть выполнено произвольно заданными красками, как участвующими в синтезе цвета на оттиске, так и нет. Замена на смесевую краску фирменного цвета, вместо печатания его CMYK, даст возможность добиться его стабильности в тираже. Подобная замена возможна как в растре, так и в плашке. Там, где триадные краски образуют близлежащие цвета, они заменяются на соответствующую одну смесевую краску, при этом для освобождения места заменяющему цвету корректируются процентные составляющие оставшихся триадных красок».
Это можно так объяснить на житейском уровне.
Самый простой способ печати в типографии – залить в печатную машину краску нужного цвета. Вопрос звучит так – «а что есть краска нужного цвета». Один из способов - используя красители нескольких базовых цветов, смешивать их в некоей ёмкости, стремясь получить нужный цвет. Однако по цвету получаемой краски практически невозможно определить, какой цвет она даст на бумаге - глянцевой, матовой и т. д. На помощь приходят цветовые справочники - эталоны. Самое распространённое семейство справочников – веера фирмы PANTONE. Но дальше нередко случается многовариантность.

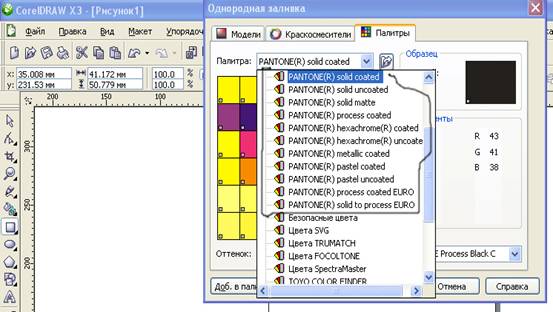

К примеру, у Анны в распечатке указано – этот оттенок должен соответствовать Pantone 1797C. Программа Corel Draw даёт выбор из множества различных вариантов вееров Pantone – на скриншоте ниже:

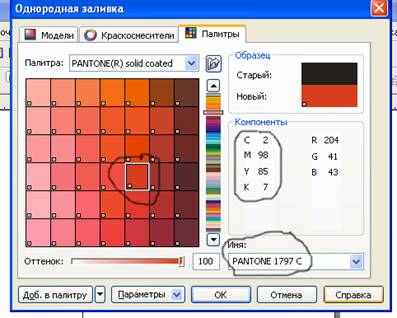

Насколько я понимаю, Анна имела в виду цвет, определённый по вееру Pantone solid coated 1797С c CMYK соответствием 2, 98, 85, 7 (скриншот ниже) :

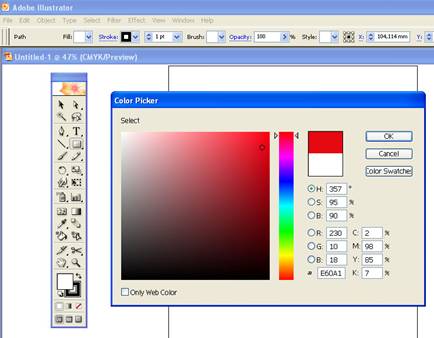

И дальше у меня возникла проблема – при переводе графики из Корела, моя версия Adobe Illustrator CS2 не дала мне вообще никакого варианта выбора Pantone (для проверки макета):

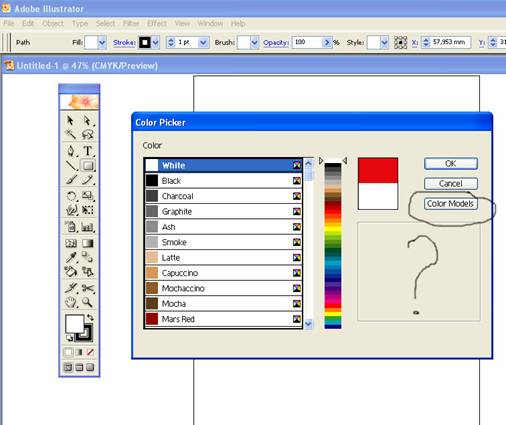

Т. е. поле, в котором выбирается конкретный веер Pantone, оказалось пустым:
Очевидно, имеющаяся у меня версия Адобе Иллюстратора не поддерживает работу с Pantone. Интернет-обзоры говорят о том, что модули работы с Pantone покупаются или подгружается к Иллюстратору отдельно. Наверняка у Анны эти модули имеются.
Триадный и смесевой цвета в полиграфии.
Сошлюсь на статью по адресу: http://puterra. ru/1999/295/3658/
Для получения цветного полутонового изображения применяется прием, который называется растрированием. Растрирование - это получение изображения в виде отдельных точек, различающихся по размеру. Т. е. конкретный оттенок цвета получается из 4-х базовых красок CMYK или (CMYK по-другому называется триадой).
Цвет, определённый как Pantone solid coated 1797 С – это СМЕСЕВОЙ цвет, т. е. имеется в виду, что данный оттенок краски готовится заранее, используется фабрично сделанная краска данного тона. Вот упоминание об этом на сайте pantone. ru - http://www. pantone. ru/articles/3418/material - имеется ряд вариантов цифрового обозначения смесевых красок:
Графика, Смесевые цвета
PANTONE® GoeGuide Coated
PANTONE® formula guide (coated, uncoated)
PANTONE® formula guide (coated, uncoated, matte)
PANTONE® 100 Top Colors Solid Coated
PANTONE® Solid Color Chips Peel and Place Coated
PANTONE® solid chips three-book set
PANTONE® solid chips two-book set
Цитирую: «Этот справочник содержит отрывные образцы более 1000 смесевых цветов Pantone, отпечатанных на глянцевой самоклеющейся бумаге. Для каждого цвета - 6 образцов, которые можно отклеивать и возвращать на место».
Ещё цитата: «PANTONE Solid Color Chips. Комплект из трех книг (мелованная, немелованная и матовая бумага), построенных по тому же принципу, что и справочник Pantone Formula Guide. Показаны 1114 цветов и рецептура их получения из 14 базовых красок. Главное отличие этого комплекта в том, что для каждого цвета даны по шесть отрывных листочков. Их можно отрывать от книги и отдавать клиенту или партнеру. Теоретически, после того, как листочки для одного из цветов заканчиваются, можно докупать отдельные листы, но в России их, кажется, никто не продает».
И в нашем случае тут возникает неопределённость – как предполагается в Китае печатать этот цвет, определённый как 1797 С – используя отдельно краску этого цвета, выделив его отдельной плёнкой на стадии цветоделения или достигать этот оттенок четырьмя базовыми красками – CMYK-ом? Я не знаю, какие на этот счёт договорённости с Китаем.
Понятно, что CMYK-ом дешевле. Но менее устойчиво и сразу возникает
масса вопросов. Точнее, для начала, так – цветоделение в случае печати отдельной краской и в случае CMYK эмуляции делается совершенно по-разному.
По поводу CMYK есть дополнительный фактор. Система CMYK всё чаще признаётся специалистами устаревшей. Ей на смену идёт Pantone Hexachrome – печать в 6 красок. Цитирую: «Каждый, кто работал с четырехцветной CMYK-печатью, знает, что приходится смириться с невозможностью полностью передать на печати цветовую гамму оригинального изображения. Также невозможно добиться при CMYK-печати точного соответствия некоторых оттенков цветам PANTONE®. Схема печати PANTONE® Hexachrome® дает решение подобных проблем за счет использования для воспроизведения цветных изображений шести цветов вместо четырех, что значительно расширяет цветовой охват. Hexachrome заметно улучшает реализм, точность и интенсивность цветной печати, делая ее соответствующей цветам оригинального изображения и точно воспроизводя мельчайшие оттенки цвета».
Рисунок справа иллюстрирует то, что у Хексахром системы шире цветовой охват, чем у стандартного ЦМИК-а.
В связи с этим вопрос - есть ли какие-то договорённости с Китаем о печати в 6-красочном стандарте, прорабатывалась ли эта тема?
Многовариантность в полиграфии заключается в следующем:
Цвет, обозначенный как Pantone solid coated 1797С имеет такие аналогии при разных вариантах цветоделения:

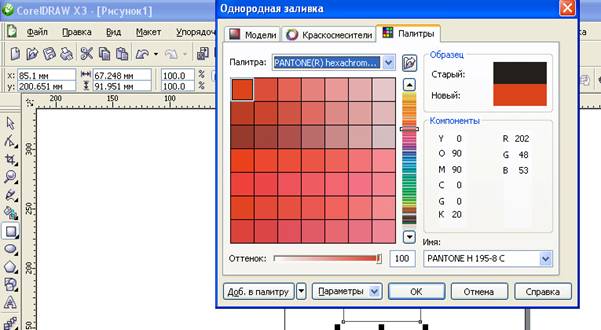

Pantone solid coated 1797 С = CMYK 2,98,85,7 = Pantone H 195-8 C (Хексахром) (см. скриншот ниже)
