Задание на выполнение работ

ЗАДАНИЕ НА ВЫПОЛНЕНИЕ РАБОТ

Разработка технического проекта
«Модернизация серверного сегмента ЛВС «Протек» для увеличения пропускной способности до 10-40 Гбит/с

1  Общие сведения

1.1   Наименование работ – Разработка технического проекта «Модернизация серверного сегмента ЛВС для увеличения пропускной способности до 10-40 Гбит/с».

1.2   Заказчик: .

1.3   Исполнитель: Выбирается на конкурсной основе.

2  Назначение работ

2.1   Назначением работ является разработка технического проекта «Модернизация серверного сегмента ЛВС для увеличения пропускной способности до 10-40 Гбит/с».

2.2   Целями работ являются

-  обеспечение надёжного взаимодействия пользователей автоматизированных систем с информационным ресурсами «Протек»;

-  увеличение производительности СПД «Протек»;

-  замена устаревшего оборудования;

-  уменьшение риска сбоев СПД и сокращение времени простоя, в случае их возникновения.

3  Характеристика объекта автоматизации

3.1   Объектом автоматизации является сетевая инфраструктура центрального офиса «Протек» размещаемая в здании по адресу:

3.2   Оборудование ядра сети передачи данных (СПД) располагается на двух площадках:

-  серверная «Газон»;

-  серверная «АБК».

3.3   Текущая архитектура СПД имеет двухуровневую архитектуру:

-  ядро СПД, на котором осуществляется маршрутизация между подсетями;

-  доступ СПД, на котором осуществляется подключение рабочих станций.

3.4   Ядро СПД построено на четырёх коммутаторах Cisco:

-  Catalyst 6509 и Catalyst 6513 – основные коммутаторы уровня ядра СПД; на данных устройствах осуществляется маршрутизация между виртуальными ЛВС (VLAN);

-  Cisco Catalyst 4006 - выполняют роль резервных устройств уровня ядра (включены с коммутаторами ядра в FHRP-группы с низким приоритетом).

3.5   Коммутатор Cisco Catalyst 6509 имеет следующее оснащение:

-  1 управляющий модуль WS-SUP720-3B с ПО IOS Version 12.2(18)SXF6;

-  1 линейная карта WS-X6748-SFP;

-  4 линейные карты WS-X6748-GE-TX;

-  1 линейная карта WS-X6516-GBIC.

3.6   Коммутатор Cisco Catalyst 6513 имеет следующее оснащение:

-  1 управляющий модуль WS-X6K-SUP2-2GE с ПО IOS Version 12.1(26)E5;

-  1 модуль фабрики коммутации WS-X6500-SFM2;

-  1 линейная карта WS-X6548-RJ-45;

-  3 линейные карты WS-X6516-GE-TX;

-  4 линейные карты WS-X6816-GBIC.

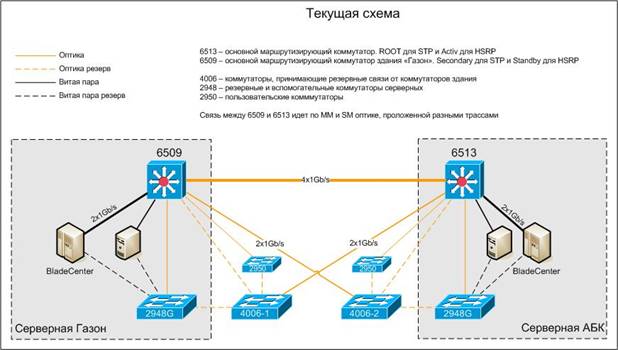

3.7   Упрощённая схема существующей СПД отражена на Рис. 1.

Рис. 1 – Схема существующей СПД

4  Требования к системе

4.1   Решение должно предусматривать модернизацию ядра СПД.

4.2   Подсистема должна функционировать в режиме 24х7 (круглосуточно 7 дней в неделю), в случае возникновения отказов сеть должна иметь возможность автоматической (без вмешательства администратора) реконфигурации с целью сохранения работоспособности и минимизации времени простоя.

4.3   Выбранные технические решения и аппаратно-программные компоненты должны удовлетворять требования наложенных подсистем к производительности, способам подключения, а также прочим специфическим требованиям, выявленным на этапе обследования и проектирования.

4.4   Оборудование ядра СПД должно иметь встроенные средства обеспечения качества обслуживания трафика.

4.5   Решение должно обеспечивать отсутствие единой точки отказа на уровне ядра СПД, то есть отказ любого компонента не должен приводить к перебоям в работе информационных систем использующих в качестве транспорта СПД.

4.6   Оборудование ядра СПД и все реализованные на данном оборудовании сервисы должны иметь интегрированное управление и мониторинг при помощи встроенных средств.

4.7   Оборудование ядра СПД должно:

-  использовать технологии 3-его уровня модели OSI для обеспечения отказоустойчивости, в том числе протоколы динамической маршрутизации, резервирования шлюза по умолчанию;

-  иметь механизмы отслеживания состояний каналов связи или прочих объектов

-  поддерживать технологии агрегации каналов 2-ого уровня модели OSI.

4.8   Оборудование ядра СПД должно обеспечивать возможность подключения оборудования серверных ферм к оборудованию уровня ядра СПД с помощью каналов связи 10 GE.

4.9   В целях сокращения эксплуатационных расходов, в техническом решении должно быть использовано оборудование компании Cisco Systems.

5  Требования к составу и содержанию работ

5.1   По настоящему Заданию Исполнитель обязуется выполнить следующие работы:

-  предпроектное обследование офисов Заказчика, а также иных зданий и помещений, в которых планируется разместить оборудование ядра СПД;

-  разработка технических требований на модернизацию оборудования ядра СПД;

-  разработка технорабочего проекта «Развитие сетевой инфраструктуры «Протек»;

-  разработка программы и методики испытаний для сдачи модернизированной СПД в эксплуатацию.

5.2   Предпроектное обследование включает в себя работы по определению или уточнению и согласование с Заказчиком:

-  требований к оборудованию ядра СПД;

-  показателей модернизированного уровня ядра СПД в каждом из объектов Заказчика;

-  зданий, помещений и мест размещения нового оборудования ядра СПД;

-  точек подключения к заземлению и электропитанию;

-  мест подключения каналообразующего оборудования к линиям связи;

-  мест и способов подключения оборудования ядра СПД к прочему оборудованию СПД и смежным системам;

-  необходимость и возможность использования ресурсов существующего оборудования СПД;

-  соответствия выбранных помещений требованиям к электропитанию, заземлению и климатическим требованиям;

-  необходимой архитектурно-строительной готовности и необходимости подготовки помещений, необходимости установки систем климат-контроля (кондиционирования и вентиляции);

-  предполагаемого порядка и организации выполнения работ по проектированию модернизированной СПД.

5.3   Технорабочий проект разрабатывается в следующем составе:

-  Том 1. Общая пояснительная записка;

-  Том 2. Рабочая документация.

5.4   Том 1. Общая пояснительная записка должна включать:

-  технические требования к модернизированной СПД;

-  схема организации связи;

-  описание технических решений.

5.5   Том 2. Состав рабочей документации:

-  общие данные;

-  план размещения оборудования в помещениях;

-  схема размещения оборудования в монтажных шкафах;

-  схема электропитания оборудования;

-  проверочный расчёт электропитания;

-  схема соединений.

5.6   Описание технических решений должно включать в себя:

-  описание схемы организации связи и основных выполняемых оборудованием функций;

-  план распределения VLAN и IP-адресации;

-  схему маршрутизации.

-  конфигурационные настройки оборудования

5.7   Проектирование систем электроснабжения и заземления зданий и сооружений не входит в перечень работ по настоящему Заданию.

5.8   Проектирование линий связи между узлами связи, волоконно-оптических и медных, не входит в перечень работ по настоящему Заданию.

5.9   Проектирование в части архитектурной и строительной подготовки в помещений, используемых для размещения оборудования уровня ядра СПД не входит в перечень работ по настоящему Заданию.

5.10   Проектирование систем обеспечения требуемой температуры и влажности в помещениях, используемых для размещения оборудования уровня ядра СПД, не входит в перечень работ по настоящему Заданию.

5.11   Программа и методики испытаний должна регламентировать следующие виды испытаний:

-  автономные испытания узлов;

-  комплексные испытания;

-  приёмочные испытания.

6  Исходные данные для выполнения работ

6.1   Для выполнения работ Заказчик должен предоставить Исполнителю следующие исходные данные:

-  планировки зданий с указанием предварительно определенных мест размещения нового оборудования уровня ядра, точек присоединения к сетям электропитания и заземления, присоединяемого или используемого при модернизации СПД существующего оборудования, существующих кабельных шахт и трасс, кроссов;

-  информацию по существующим планам IP-адресации, IP-маршрутизации в информационных системах Заказчика;

-  перечень существующего оборудования СПД;

-  внутренние нормативные документы Заказчика, относящиеся к правилам создания, модернизации и эксплуатации СПД.

6.2   Форма предоставления исходных данных согласуется представителями Заказчика и Исполнителя в частном порядке в процессе выполнения работ.

7  Требования к документированию

7.1   Технический проект «Модернизация серверного сегмента ЛВС для увеличения пропускной способности до 10-40 Гбит/с» оформляется в соответствии с требованиями ГОСТ 34.201-89 и РД 50-34.698-90.

7.2   Формы остальных документов, необходимых для выполнения и сдачи/приемки работ, разрабатываются совместно Исполнителем и Заказчиком в частном порядке в процессе выполнения работ по настоящему Заданию.

7.3   Отчетные документы предъявляются в двух экземплярах на бумаге и в одном экземпляре в электронном виде на CD-ROM.

7.4   Электронные версии документов, передаваемых Заказчику, должны быть представлены в формате программного обеспечения Adobe Acrobat версии 8.0 или более поздней.

8  Требования к организации работ и условиям выполнения работ

8.1   При производстве работ Заказчик выполняет следующие организационные мероприятия:

-  предоставляет необходимые исходные данные для выполнения работ;

-  рассматривает и утверждает проектные документы;

-  обеспечивает доступ представителей Исполнителя на объекты для обследования и получение необходимой информации.

8.2   При производстве работ Исполнитель выполняет следующие организационные мероприятия:

-  предварительно, не позднее 3 дней до начала обследования, извещает Заказчика о готовности провести обследование, указывает перечень вопросов, которые должны быть решены при проведении обследования и список лиц, выполняющих обследование;

-  оказывает методическую помощь в определении требований по функциональным характеристикам оборудования уровня ядра СПД.
