Инструкция по установке и эксплуатации душевой кабины TS-59W

Инструкция по установке и эксплуатации душевой кабины TS-59W

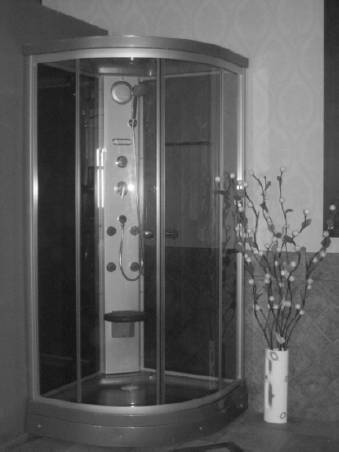

Габариты: 950х950х2230(мм)

анодированный

алюминий

Стойка из алюминиевого сплава №2 хроминированная дверная ручка Потолочный душ; подвижная лейка душа и форсунки.

Содержание:

Конструкция………………………………………………………………………………………………….3

Пошаговая установка……………………………………………………………………………………….5

Водопровод и электрика…………………………………………………………………………………….7

Эксплуатация………………………………………………………………………………………………..12

Меры предосторожности…………………………………………………………………………………..16

Важно………………………………………………………………………………………………………….17

Конструкция

№	Код	Составные части	Количество	№	Код	Составные части	Количество
1	FHZP1470	Серебристо-серая крыша для Guci - 859	1	7	FHZP1482	Серебристо – серый фартук для Guci - 859	1
2	DQQT0342	№5 Облицованный вентилятор	1	8	SNZY0347	№41 хромированная лейка	1
3	DQZY0451	Панель управления для AWVIIA.1 блок управления	1	9	JSDD0067	№20 рукоятка	1
4	SNZY0369	№12 хромированная однофазовая ручка смесителя	1	10	SLDD0136	№2 хромированная ручка двери	2
5	SNQT0001	№2 маленькая форсунка	4	11	FHZP1471	Серебристо – серый низ поддона для Guci - 859	1
6	ZJBG0037	Стул	1

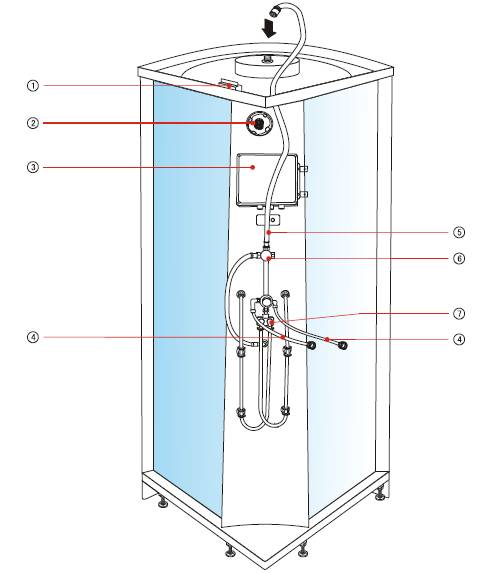

№	Код	Составные части	Количество	№	Код	Составные части	Количество
1	DQQT0104	22Wэлектрический балласт	1	5	SLYS0556	Армированный белый шланг PVC	0.38м
2	DQQT0342	№5 облицованный вентилятор	1	6	SNZY0369	№12 хромированная однофазовая ручка смесителя	1
3	DQZY0452	Основная рама AWVIIA.1 блок управления	1	7	DQQT0094	№ 7 Электромагнитный вентиль	1
4	SNQT0064	Шланг из нержавеющего плетения, ф16х1000	1

Пошаговая установка

НЕ нашли? Не то? Что вы ищете?

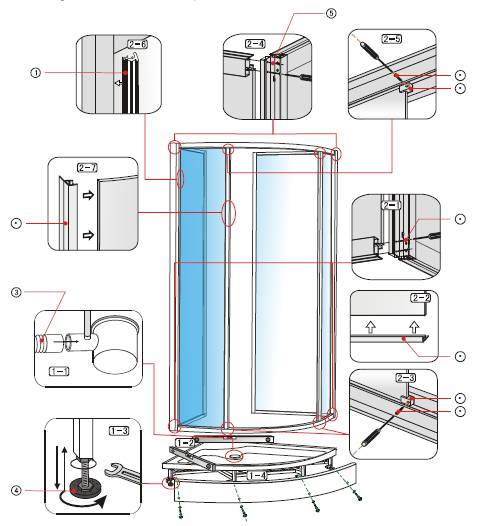

Установка низа поддона и сборка неподвижной стеклянной двери

(примечание: например, 1-1 означает подэтап 1 шага, 2-2 означает подэтап 2 шага и т. д.)

№	Код	Составные части	Кол-во	№	Код	Составные части	Кол-во
1	MFLJ0083	Уплотнитель М15	5	6	JGLJ0090	Винт ST4x12	2
2	MFLJ0144	Уплотнитель RV-45, 1900	2	7	SLYS0631	Серый зажим a для неподвижной стеклянной панели	1
3	SLYS0237	Пластмассовый сливной шланг, 1000мм	1	8	SLYS0632	Серый зажим b для неподвижной стеклянной панели	1
4	JGLJ0140	Болт М12х40	5
5	JGLJ0129	Винт ST4x40	5

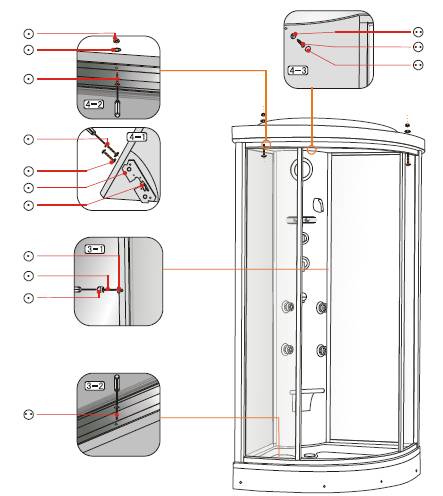

Установка неподвижной стеклянной панели двери, душевой панели, нижней и верхней рельсов, крыши и низа поддона

№	Код	Составные части	Кол-во	№	Код	Составные части	Кол-во
1	JGLJ0104	Гайка М4	2	8	JGLJ0124	Винт ST4x10	10
2	JGLJ0109	Шайба ф4	2	9	SLYS1647	#3 винт	10
3	JGLJ0114	Винт М4х25	2	10	JGLJ0132	Винт ST5x20	2
4	JGLJ0118	Винт М5х16	2	11	SLYS1077	Серая прокладка для зеркала	1
5	JGLJ0110	Шайба ф5	2	12	JGLJ0101	Винт ST4x16	1
6	SLPT0007	Прокладка (серая) для № 000 стойки	1	13	SLYS1076	Серая декоративная шляпка для зеркала	1
7	SLYS1043	Пластина, монтируемая на крыше для Guci-856	1

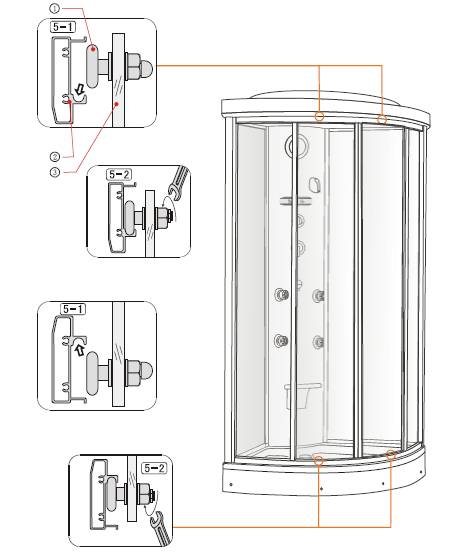

Установка подвижной двери

№	Код	Составные части	Кол-во	№	Код	Составные части	Кол-во
1	JSQT0323	Сборка эксцентрических роликов, ф23х 6х 28	8	3	BLZP1484	Дугообразная стеклянная панель подвижной двери, (1885х 433х 5)	2
2	LCZP2681	№51 Анодированные матово-серебристые дугообразные ролики	2

Установка остальных частей

№	Код	Составные части	Кол-во	№	Код	Составные части	Кол-во
1	SNZY0347	№41 хромированная лейка	1	3	JSDD0067	№20 рукоятка	1
2	SNQT0031	Хромированный шланг для душа, ф14 х1500	1	4	SLDD0136	№2 хромированная ручка двери	2

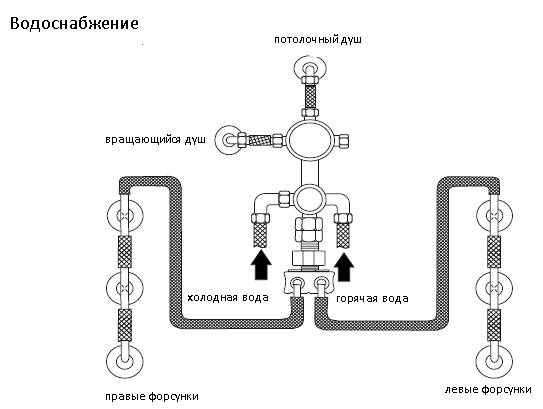

Водопровод и электрика

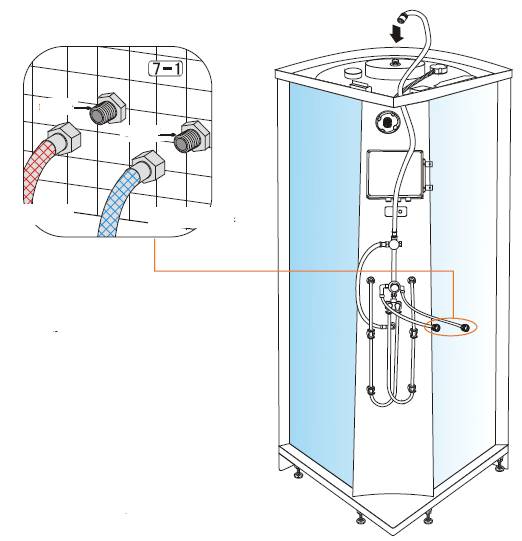

Холодная вода шланг с красной маркировкой

Горячая вода шланг с голубой маркировкой

Проверьте, все ли установлено правильно. (Например, подвижная дверь открывается легко)

Используйте герметик: после того, как все проверено, то нанесите нейтральный стеклоцемент в соединениях между панелями душевой кабины и низом поддона - во избежание протечек воды и утечек воздуха.

Соедините внешние провода питания к предварительно установленной распределительной коробке.

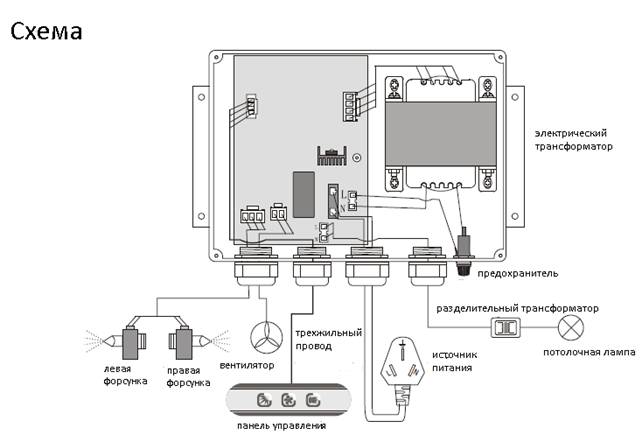

Следуйте схеме электрического блока управления AWVII.1 в этой инструкции, чтобы проложить проводку от электрического блока управления к потолочной лампе, вентилятору, панели управления, термовыключатель и электромагнитному клапану.

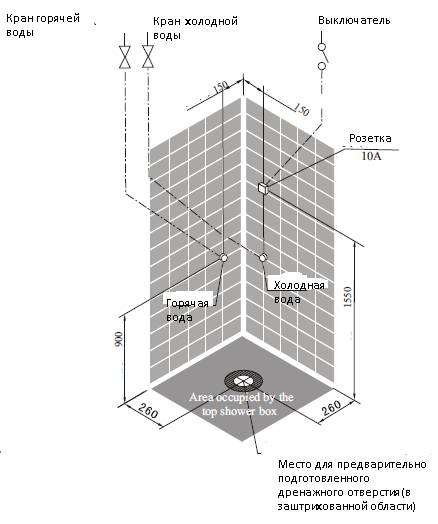

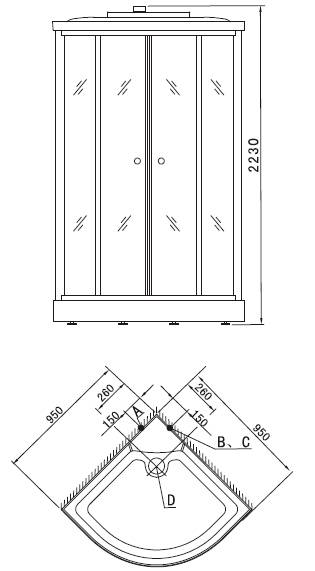

Подсоединение водоснабжения и электропитания

A. Источник горячей воды: G1/2 цинковая труба, 900мм от уровня пола.

B. Источник холодной воды: G1/2 цинковая труба, 900мм от уровня пола.

C. Источник питания: 220V/50Hz, однофазовая трехпроводная система с допустимой нагрузкой не менее 10A, 1550 мм от уровня пола.

D. Дренажное отверстие в полу: дренажное отверстие должно быть установлено в радиусе 100~200мм, дренажное отверстие должно находиться в центре низа поддона. (Диаметр коллектора - 60мм.)

Примечания:

(1) Электропитание и водоснабжение должны быть представлены с отдельным переключателем и запорным вентилем для контроля, который должный быть установлен в удобное положение для установки и использования.

(2) После использования всегда отключайте водоснабжение и энергопитание.

Место, занимаемое душевой кабиной.

Все соединения труб должны быть обеспечены с уплотнительным резиновым кольцом.

Эксплуатация

Использование панели управления для электрического блока управления AWVII.1

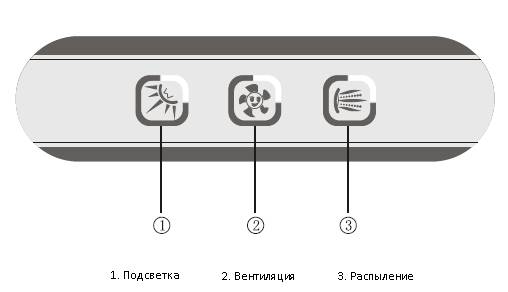

А. Кнопки на панели управления и их функции.

В. Использование кнопок

1. Подсветка

С электропитанием, нажмите на кнопку . Функция подсветки включена и голубая подсветки кнопки загорается. Когда вы нажимаете на эту кнопку снова, то подсветка и подсветка кнопки выключается.

Вентиляция

С электропитанием, нажмите на кнопку. Функция подсветки включена и голубая подсветки кнопки загорается. Когда вы нажимаете на эту кнопку снова, то подсветка и подсветка кнопки выключается.

Распыление

С электропитанием, когда вы нажимаете на кнопку в первый раз, то левые форсунки начнут работать и голубая подсветка загорится. Когда вы нажимаете на кнопку второй раз, то левые форсунки остановятся, и правые форсунки начнут работать. Когда вы нажимаете на кнопку третий раз, то функция циклического распыления работает с периодичностью 7 секунд и подсветка кнопки мерцает. Когда вы нажимаете на кнопку четвертый раз, то функция распыления прекращает работу и подсветка кнопки выключается. Схема проверки:

Левая форсунка Правая форсунка

Выключенное циклическое распыление Функция распыления

А. использование ручки смесителя

Поднимите ручку смесителя вправо, то затем:

· Поверните его по часовой стрелке, у вас будет горячая вода.

· Поверните против часовой стрелки, у вас будет холодная вода.

· Устанавливая ручку в промежуточном положении между двумя крайними позициями, то у вас будет смешанная холодная и горячая вода в соответствующей пропорции, желаемая температура воды. (С ручкой в средней позиции, холодная и горячая вода смешиваются в равных долях).

B. Использование ручки распределителя воды

Потяните круглую ручку распределителя воды на желаемую функцию, потяните за ручку смесителя, затем вы сможете установить соответствующий водонапор. (см. рисунок ниже).

Регулируя направление форсунок, вы можете направить поток воды в желаемое место.

Если сливное отверстие забилось посторонними предметам, потяните и вытащите крышку дренажа для очистки.

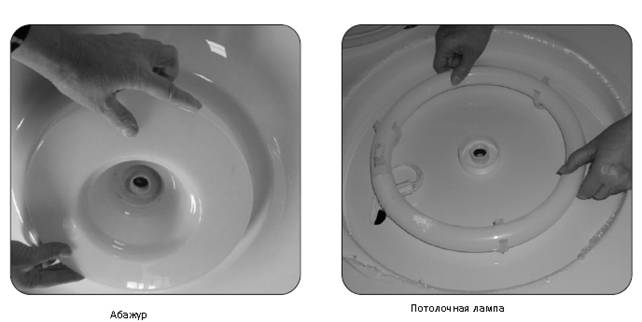

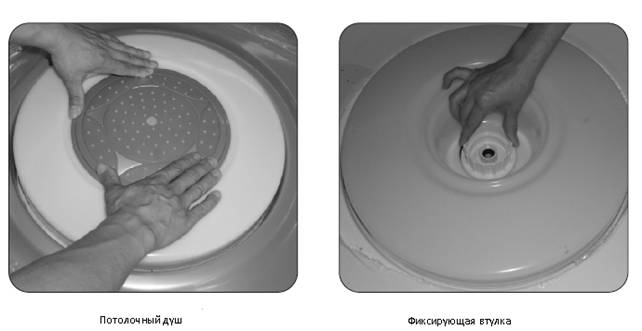

Замена потолочной лампы

абажура

Меры предосторожности

$C:\Appollo Rus\Data Base\Инструкции\01.jpg$	$C:\Appollo Rus\Data Base\Инструкции\02.jpg$	$C:\Appollo Rus\Data Base\Инструкции\03.jpg$
Не позволяйте детям или людям с ограниченными возможностями пользоваться устройством без присмотра.	Никогда не взбирайтесь на крышу кабины и не вешайте тяжелые предметы.	Во избежание повреждения кабины избегайте ударов твердыми предметами.
$C:\Appollo Rus\Data Base\Инструкции\04.jpg$	$C:\Appollo Rus\Data Base\Инструкции\05.jpg$	$C:\Appollo Rus\Data Base\Инструкции\06.jpg$
Во избежание пожара или повреждения никогда не оставляйте непогашенную сигарету вблизи от поддона, избегайте попадания пепла от сигареты на поверхность изделия.	Будьте осторожны, не споткнитесь – поддон выше пола.	Не кладите руки в зазор между дверью и кабиной.
$C:\Appollo Rus\Data Base\Инструкции\07.jpg$	$C:\Appollo Rus\Data Base\Инструкции\08.jpg$	$C:\Appollo Rus\Data Base\Инструкции\09.jpg$
Обычно на поверхности присутствует мыльная пена, будьте осторожны, не поскользнитесь.	Обеспечивайте достаточное проветривание изделия после каждого использования во избежание возникновения неприятных запахов и плесени.	Для очистки используйте нейтральные средства и мягкую ткань. Никогда не используйте кислотосодержащие средства, спирт, аммиак и т. п.
$C:\Appollo Rus\Data Base\Инструкции\11.jpg$	$C:\Appollo Rus\Data Base\Инструкции\12.jpg$	$C:\Appollo Rus\Data Base\Инструкции\13.jpg$
Для удаления накипи используйте зубную пасту и мягкую ткань.	Если герметик отошел, возможна протечка воды. Нанесите герметик заново.	Следите за чистотой изделия во избежание засорения сливного отверстия волосами, грязью и т. п.

Важно:

	Установку кабины должны осуществлять квалифицированные специалисты, следуя указаниям данной инструкции. Подключение к источнику электропитания должно осуществляться квалифицированным электриком.
	При распаковке следует держать стеклянные панели вертикально, запрещается наклонять их к стене во избежание сколов и повреждения углов.
	После распаковки стеклянные панели должны быть транспортированы 2 работниками в вертикальном положении.
	Никогда не стучите по стеклянным панелям, иначе вы можете их повредить.
