ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

____________________________________________________________

Филиал в г. Сызрань

,

ПЕРЕХОДНЫЕ ПРОЦЕССЫ В ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ

СИСТЕМАХ

Задания для курсовых работ

Сызрань 2008



УДК 681.311

ББК 3123

Переходные процессы в электроэнергетических системах: Задания для курсовых работ / , ; Самар. гос. техн. ун-т, Сызрань, 2008. 23 с.

Задания для курсового проектирования по дисциплине «Переходные процессы в электроэнергетических системах» составлены в соответствии с программой данной дисциплины и учебным планом специальности 140211 «Электроснабжение». Задания могут быть использованы для студентов очной, очно-заочной и заочной форм обучения.

Ил. 4. Табл. 7. Библиогр.: 7 назв.

Печатается по решению научно-методического совета электротехнического факультета филиала ГОУ ВПО СамГТУ в г. Сызрани

©, , 2008

© Филиал ГОУ ВПО Самарского

государственного

технического

университета в г. Сызрани, 2008

ОБЩИЕ УКАЗАНИЯ

Курсовая работа закрепляет знания, полученные студентами при изучении основных разделов курса «Переходные процессы в электроэнергетических системах», и предусматривает выполнение двух заданий: по электромагнитным и электромеханическим переходным процессам. В первом задании изучаются методы расчетов симметричных и несимметричных коротких замыканий (КЗ) [1-4]. Во втором – рассматриваются вопросы статической и динамической устойчивости электрических систем [2, 3, 5]. Четырехзначный шифр задания определяется варианты схем и исходных данных.

Для первого задания: первая цифра указывает номер рисунка, вторая – строку основных исходных данных, третья – строку дополнительных данных – номера включенных выключателей, четвертая не используется.

Для второго задания: первая цифра не используется, вторая – указывает строку данных генераторов G1, трансформаторов Т1 и Т2, третья – данные генераторов G2, G3, трансформаторов Т3, Т4 и нагрузки Н, четвертая – строку для выбора цифровых данных линий ВЛ1, ВЛ2, мощности передаваемой от первой станции S0 и cosj0.

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВОЙ РАБОТЫ

Курсовая работа оформляется в виде пояснительной записки на листах бумаги формата А4 (297×210 мм). Чертежи и схемы выполняются на таких же листах (при необходимости на миллиметровой бумаге) и входят в состав пояснительной записки. На титульном листе указывается федеральное агентство по образованию, название университета, кафедры, название курсовой работы – «Курсовая работа по переходным процессам в электроэнергетических системах», группа, фамилия и инициалы студента и преподавателя, год.

Текст выполняется рукописным или печатным способом, а чертежи и схемы – только с применением чертежных инструментов или графических редакторов и располагаются в тексте по ходу выполнения расчетов и ссылок. Располагать чертежи и рисунки в виде приложения не следует.

При оформлении курсовой работы следует руководствоваться ГОСТ 7.32-81.

Текст должен состоять из двух частей соответственно заданиям и в пределах каждой части делится на разделы, подразделы и пункты, нумеруемые арабскими цифрами.

Текст следует размещать на странице, соблюдая поля: левое – не менее 30 мм, правое – не менее 10 мм, верхнее и нижнее не менее 20 мм. Первой страницей считается титульный лист, далее следует содержание. В начале текста указывается шифр задания, в начале каждой части приводятся исходные данные.

Страницы нумеруются арабскими цифрами в правом нижнем углу листа.

Таблицы в пределах раздела обозначаются цифрами: первая обозначает номер раздела. Вторая порядковый номер таблицы. Таблицы должны иметь заголовок. Если в пределах раздела одна таблица, то номер ей не присваивается и слово «Таблица» не пишется. Таблицы должны располагаться на одном листе после текста, для которого они предназначены. Если на одном листе таблица не размещается, ее переносят на следующий лист и над этой частью пишут слово «Продолжение табл. …».

Если повторяющийся в графе таблицы текст состоит из одного слова, его допускается заменять кавычками; если из двух или более слов, то при первом повторении его заменяют словами «То же», а далее – кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке не приводятся, то в ней ставится прочерк.

Иллюстрации обозначаются сокращенно словом «Рис.» и нумеруются последовательно арабскими цифрами в пределах раздела и разделяются точкой. Например: Рис. 1.2 (второй рисунок первого раздела). Иллюстрации должны иметь наименование.

Иллюстрации располагаются после первой ссылки на них в тексте.

Пояснение значений символов и числовых коэффициентов в формулах следует приводить непосредственно под формулой в той же последовательности, в какой они даны в формуле. Значение каждого символа следует давать с новой строки. Первую строку объяснения начинают со слов «где» без двоеточия.

В конце текста располагается список использованных источников, на который необходимо делать ссылки по ходу выполнения расчета, указывая порядковый номер использованного источника в квадратных скобках.

Распечатки с ЭВМ должны соответствовать указанному формату А4 или наклеиваться на указанный формат. Также распечатки должны иметь данные студента, полученные на ЭВМ при вводе значений.

ЗАДАНИЕ 1.

РАСЧЕТ ТОКОВ КОРОТКИХ ЗАМЫКАНИЙ

1. Для заданной точки КЗ (или двигателя) исходной схемы определить при внезапном трехфазном коротком замыкании (или при пуске двигателя) периодическую составляющую тока iп(0) в начальный момент переходного процесса (при t = 0).

2. Рассчитать ударный коэффициент Ку и ударный ток короткого замыкания iу.

3. Построить зависимость апериодической составляющей тока КЗ от времени, iа=f(t).

4. По методу типовых кривых построить зависимость периодической составляющей тока КЗ от времени, iп=f(t), а также зависимости апериодической составляющей тока КЗ iа=f(t) и полного тока КЗ ik=f(t), на одной рисунке.

5. Для ранее указанной расчетной точки схемы определить значение тока однофазного КЗ в начальный момент времени, если нейтраль в расчетной точке заземлена, или значение тока двухфазного КЗ, если нейтраль в расчетной точке изолирована. Режим работы нейтрали определяется по схеме соединения обмоток трансформатора на расчетной ступени напряжения (точка КЗ или пуск двигателя).

В задании, в графе «Точки КЗ», может быть указано «Пуск двигателя». В этом случае рассчитывается пусковой ток двигателя в условиях работы соответствующей схеме. В пункте 5 рассчитывается несимметричное КЗ для соответствующей точки.

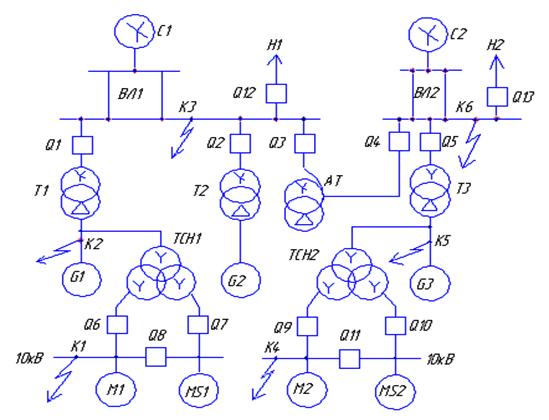

Рис. 1. Схема системы электроснабжения

Рис. 2. Схема системы электроснабжения

Рис. 3. Схема системы электроснабжения

Таблица 1.

Данные элементов к рис.1

№ вар.	Трансформаторы Т1, 2
Sн, МВ·А	Uнв, кВ	Uнс, кВ	Uнн, кВ	uк, %
ВС	ВН	СН
0	16	115,0	38,5	11,0	10,5	17,0	6,0
1	63	158,0	38,5	11,0	10,5	18,0	6,0
2	32	230,0	121,0	11,0	11,0	34,0	21,0
3	40	117,8	38,5	6,3	10,5	17,0	6,0
4	63	120,7	38,5	6,3	17,0	10,5	6,0
5	80	120,7	38,5	6,6	10,5	17,0	6,0
6	40	165,9	38,5	6,6	10,5	18,0	6,0
7	63	161,9	38,5	6,6	10,6	18,0	6,0
8	16	115,0	38,5	11,0	10,5	17,0	6,0
9	10	115,0	38,5	11,0	10,5	17,0	6,0

Продолжение табл. 1
