МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению курсовой работы

Предмет: «Техническое обслуживание средств вычислительной техники»

Специальность: 230111 «Компьютерные сети»

Разработала:

Рассмотрено на заседании ПЦК
АТП И КС

Протокол № 01 от 18 сентября 2014 г.

Председатель __________________

2014 г.
СОДЕРЖАНИЕ

• Введение

• Методические указания

• Перечень лабораторно-практических работ и семинарских занятий по дисциплине

• Контрольные задания.

• Перечень рекомендуемой литературы

Введение

Курсовой проект по дисциплине "Техническое обслуживание средств вычислительной техники" является одной из основных самостоятельных работ, подготавливающих студента к дипломному проектированию. Поэтому задание на курсовой проект построено так, что для работы над ним требуется привлечение знаний и данного курса из ранее изученных дисциплин. Общий порядок выполнения проекта соответствует порядку работы над дипломным проектом.

Целью данного курсового проекта является приобретение практических навыков в использовании полученных знаний при диагностировании СВТ, ознакомление с программными средствами Windows XP и внешними программными средствами при проведении диагностики, а также закрепление основных теоретических положений курса. В результате выполнения проекта студенты должны получить практические навыки в проведении тестирования и диагностики компьютерной системы.

НЕ нашли? Не то? Что вы ищете?

Учебным планом предусматривается 30 часов на установочные лекции и практические занятия. Основную часть работы студент должен выполнять в течение семестра самостоятельно. Практическая часть проекта выполняется на ПК с доступом Administrator.

В данном пособии приводятся задания для курсового проекта. Номер задания соответствует номеру студента по списку в журнале. Исходные данные приведены в Приложении в таблице 1.

Текст курсового проекта оформляется на листах формата А4 (210´297 мм), прошитых (без файлов) в пластиковой папке.

На титульном листе курсового проекта обязательно указать фамилию, номер группы, зачетки и номер варианта выполняемого задания.

Выполненные работы сдаются на проверку в секретариат заочного отделения. К защите курсового проекта студент допускается лишь при наличии отметки заочного отделения.

Методические указания

С целью овладения указанным видом профессиональной деятельности и соответствующими профессиональными компетенциями обучающийся в ходе выполнения курсового проекта должен:

иметь практический опыт:

·  организации доступа к локальным и глобальным сетям;

·  сбора данных для анализа использования и функционирования программно-технических средств компьютерных сетей;

уметь:

·  администрировать локальные вычислительные сети;

·  принимать меры по устранению возможных сбоев;

·  устанавливать и конфигурировать программное обеспечение мониторинга,

знать:

·  основные направления администрирования компьютерных сетей;

·  автоматизацию задач обслуживания;

·  мониторинг и настройку производительности;

·  технологию ведения отчетной документации;

·  лицензирование программного обеспечения;

1. Содержание курсового проекта

В ходе курсового проектирования студент должен:

1) Научиться собирать информацию, сведения, данные необходимые для диагностики неисправностей.

2) Ознакомится с программой Производительность системы, научиться вести журнал с показателями необходимыми при диагностике компьютерной системы.

3) Подробнее ознакомиться с внешними средствами для диагностики и измерения производительности системы.

Курсовой проект состоит из двух частей теоретической части и практической части.

2. Теоретическая часть.

В теоретической части студент должен раскрыть вопросы по следующим темам:

·  Основные неисправности СВТ (по теме технологической практики) и методы их устранения

·  Основные задачи контроля и диагностики ЭВМ

·  Обзор ПО для диагностики и тестирования ПК

·  Описание программы Производительность системы.

·  Описание пакета SiSoftware Sandra.

3. Практическая часть.

В практической части необходимо выполнить следующую работу:

1) Собрать сведения о тестируемом компьютере с помощью пакета SiSoftware Sandra, для этого необходимо воспользоваться информационным модулем Сводная информация.

2) В программе Производительность системы настроить журнал с тремя счетчиками. Исходные данные для настройки берутся из таблицы 1 приложения 1. Запустить ведение журнала.

3) Для загрузки компьютерной системы необходимо настроить и запустить Мастер стресс-тестирования из пакета SiSoftware Sandra.

4) По окончании одного прогона, необходимо остановить ведение журнала. Сравнить отчеты, построить графики и сделать выводы по работе.

В отчете должна быть выложена следующая информация:

1)  Информация о системе

2)  Скрины с комментариями о настройке служб производительности

3)  Скрины с комментариями запуска теста стабильности

4)  Содержание файла Системного отчета

5)  Содержимое буфера обмена после теста стабильности

6)  Содержимое файла из журнала производительности, обработанное в Excel

7)  Диаграммы, построенные в Excel, по каждому из трех счетчиков задания

8)  Выводы о работе

4. Рекомендации по выполнению практической части.

По всем пунктам практической части надо делать скрины и добавлять их в отчет.

При выполнении практической части следует придерживаться следующих рекомендаций:

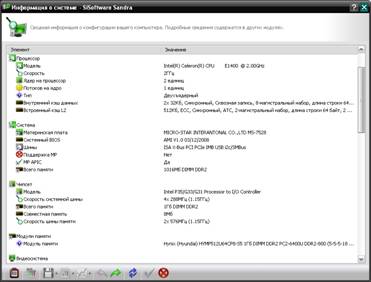

1) Запустите программу SiSoftware Sandra. С помощью информационного модуля Сводная информация соберите сведения о тестируемом компьютере.

Скопируйте эту информацию в буфер обмена (Ctrl-C) и вставьте в курсовой проект. Перечислите советы и предупреждения по увеличению производительности, при необходимости дважды щелкните по совету или нажмите Enter для получения дополнительной информации.

2) При работе в Windows XP (Windows 7 - в приложении 2) запустите программу Производительность системы. (Пуск w Панель управления w Администрирование w Производительность).

В меню «Действие» выбираете подменю «Новые параметры журнала…». В появившемся окне введите имя журнала (произвольное) и нажмите кнопку Ок. Появится окно свойств журнала. На вкладке Общие добавьте счетчики и интервал для снятия показаний, в соответствии с исходными данными из таблицы 1. На вкладке Файлы журнала выберите тип файла журнала – текстовый файл (разделитель табуляция). На вкладке Расписание выберите тип запуска – вручную (с помощью контекстного меню).

3) Запустить свой журнал наблюдения из программы Производительность системы.

4) Для загрузки компьютерной системы необходимо запустить и настроить Тест стабильности из пакета SiSoftware Sandra – закладка Инструменты

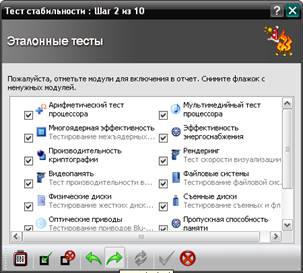

На 2 шаге снимите флажки с ненужных модулей и нажмите кнопку Далее (Ctrl-N). Ненужными считаются модули, которые тестируют отсутствующее на конкретном ПК оборудование

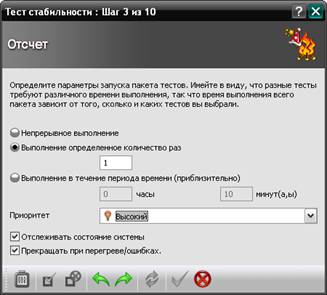

На 3 шаге установите Число запусков – 1.

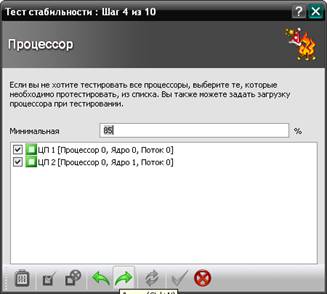

На 4 шаге установите Минимальную загрузку в соответствии с исходными данными из таблицы 1.

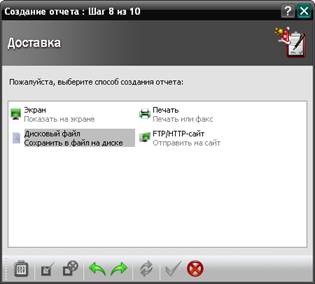

На шаге 8 сохраните отчет в файле, запомните его имя и место, чтобы потом вставить в отчет.

В остальных шагах оставьте значения полей по умолчанию.

По завершению эталонных стресс-тестов скопируйте отчет через буфер обмена в курсовую работу.

5) Остановите журнал наблюдения за производительностью системы. Отчет в журнале по умолчанию сохраняется в папке c:\PerfLogs в виде текстового файла. Этот файл необходимо отредактировать и вставить в отчет.

6) В программе Microsoft Excel составить 3 графика загруженности счетчиков от времени. Графики должны содержать диапазон времени, включающий участки времени до начала тестирования и после.

7) На основе полученных результатах сделать вывод о работе тестируемой компьютерной системе.

Перечень лабораторно-практических работ

1.  Диагностические программы общего назначения

2.  Диагностические программы специального назначения

3.  Модернизация и конфигурирование СВТ

4.  Знакомство с пакетом SiSoftware Sandra

5.  Загрузка системы и Запуск Теста стабильности

6.  Раздел Производительность системы из пункта Администрирование Панели управления операционной системы Windows

7.  Создание журнала счетчиков для определения загрузки системы

8.  Считывание информации журнала счетчиков, определение нагрузки системы в соответствии с тестом стабильности пакета SiSoftware Sandra

9.  Создание отчетов и графиков. Выводы по работе

Приложение 1.

Таблица 1

№ по списку

Интервал, с

Загрузка процессора, %

Счетчики

1

15

95

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

2

90

% загруженности процессора;

процент времени бездействия процессора;

% активности диска при записи;

3

85

% загруженности процессора;

% активности диска при чтении;

обращений записи на диск;

4

16

80

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

5

75

% загруженности процессора;

скорость обмена с диском;

% активности диска при записи;

6

70

% загруженности процессора

% работы в пользовательском режиме;

% работы в привилегированном режиме;

7

17

95

% загруженности процессора;

% активности диска;

% активности диска при записи;

8

90

% загруженности процессора

% активности диска;

% активности диска при чтении;

9

85

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

10

18

80

% загруженности процессора;

% активности диска;

обмен страниц в секунду;

11

75

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

12

70

% загруженности процессора;

% активности диска при чтении;

обращений записи на диск;

13

19

95

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

14

90

% загруженности процессора;

скорость обмена с диском;

% активности диска при записи;

15

85

% загруженности процессора;

% активности диска;

% активности диска при записи;

16

20

80

% загруженности процессора;

процент времени бездействия процессора;

% активности диска при записи;

17

75

% загруженности процессора

% работы в пользовательском режиме;

% работы в привилегированном режиме;

18

70

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

19

21

95

% загруженности процессора;

процент времени бездействия процессора;

% активности диска при записи;

20

90

% загруженности процессора;

% активности диска при чтении;

обращений записи на диск;

21

85

% загруженности процессора

% работы в пользовательском режиме;

% работы в привилегированном режиме;

22

22

80

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

23

75

% загруженности процессора;

скорость обмена с диском;

% активности диска при записи;

24

70

% загруженности процессора

% работы в пользовательском режиме;

% работы в привилегированном режиме;

25

23

95

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

26

90

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

27

85

% загруженности процессора;

обмен страниц в секунду;

% активности диска;

28

24

80

% загруженности процессора;

% активности диска;

% активности диска при записи;

29

75

% загруженности процессора;

процент времени бездействия процессора;

% активности диска при записи;

30

70

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

31

25

95

% загруженности процессора;

% активности диска;

обращение записей на диск, с;

32

90

% загруженности процессора;

% активности диска при чтении;

обращений записи на диск;

33

85

% загруженности процессора

% работы в пользовательском режиме;

% работы в привилегированном режиме;

Приложение 2

Выполнение курсового проекта на операционной системе Windows7

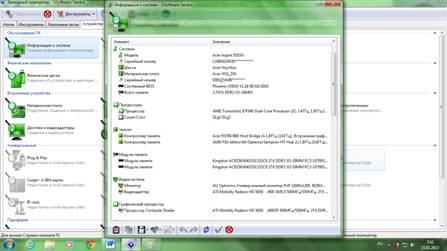

1. Сводка о системе из SiSoftware Sandra

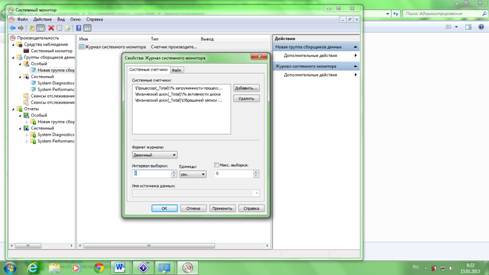

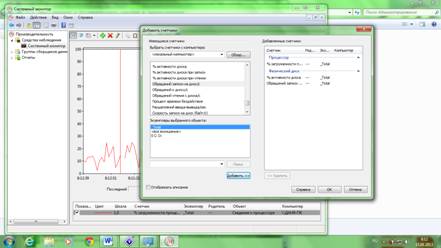

2. Запуск службы Производительность – Средства наблюдения – Системный монитор – Добавить счетчики

3. Выбранные счетчики

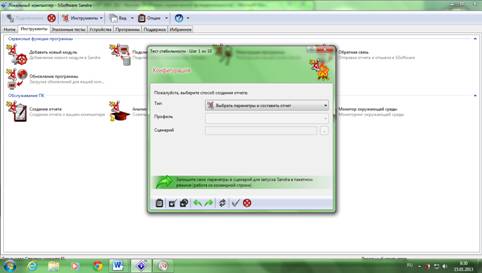

4. Запуск теста стабильности из SiSoftware Sandra

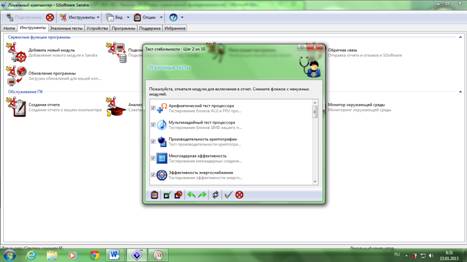

5. Флажки с модулей не снимать без разрешения преподавателя

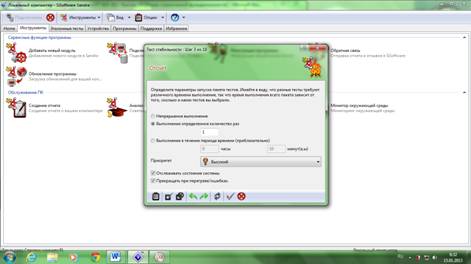

6. Выполнение теста строго 1 раз

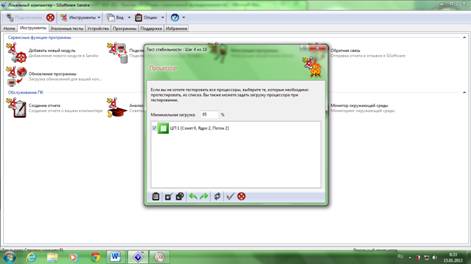

7. Настройка минимальной загрузки процессора по варианту задания на КП

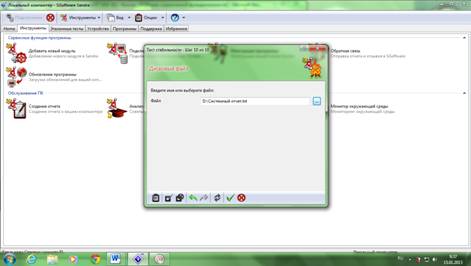

8. Запомните место, куда сохраняете системный отчет

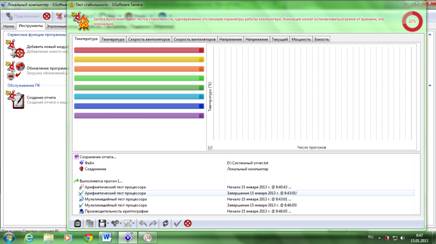

9. Работа теста стабильности. Sandra выполняет пакет тестов стабильности, одновременно отслеживая параметры работы компьютера.

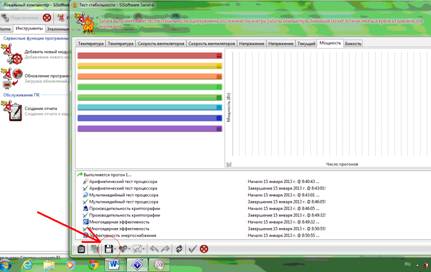

10. После завершения теста стабильности информацию работе теста надо скопировать через буфер обмена в отчет

Перечень рекомендуемой литературы

1.  , Техническое обслуживание средств вычислительной техники, М. Бином. Лаборатория знаний, 2010

2.  Орлов и ремонт ЭВМ, М. Энергоатомиздат, 1989

3.  Компьютер и уход за ним, М. АСТ-пресс книга, 2005
