РЕКЛАМНО-ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Измеритель напряженности электростатического поля
.02068999.00654-01 99 01
Листов 6
Разработчик:
____________ //
09.11.2011<пусто>
Функциональное назначение программы, область применения
В разработке представлена виртуальная модель измерителя напряженности электростатического поля (ИНЭСП) с использованием трехкоординатного электроиндукционного сферического датчика (ТЭСД). Виртуальный прибор (ВП) создан с использованием среды графического программирования LabView 8.6. Передняя панель модели представлена на рисунке 1.

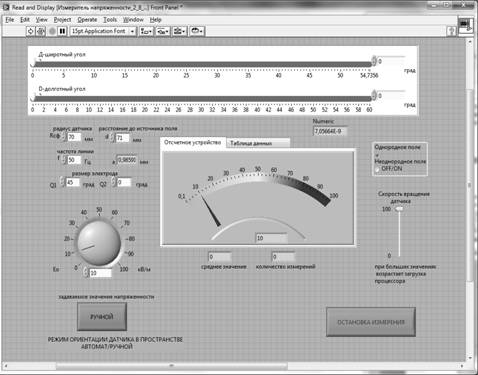

Рисунок 1. Внешний вид лицевой панели ВП ИНЭCП в среде программирования LabVIEW 8.6
На лицевой панели модели имитируется расположение органов управления и индикации реального прибора, в том числе задавать размеры датчика, тип поля (однородное, неоднородное), изменять положение датчика напряженности электростатического поля, то есть производить его вращение в пространстве и, соответственно, снимать показания в разных координатах. Часть блок-схемы ВП ИНЭСП (рисунок 2) позволяет понять логические процессы, происходящие при измерении значения напряженности электрического поля заданным методом, снимать промежуточные значения интересующих величин и, при необходимости, изменять структуру прибора.

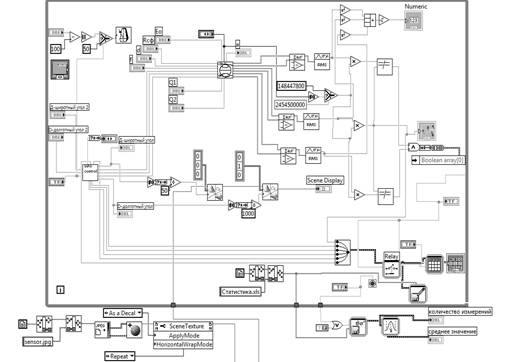

Рисунок 2. Часть блок-схемы ВП ИНЭCП
Для полноценной работы был создан отдельный модуль виртуального инструмента сферического датчика, блок-схема которого изображена на рисунок 3, которая реализует работу датчика и основные математические преобразования, получаемых с чувствительных элементов датчика, сигналов.

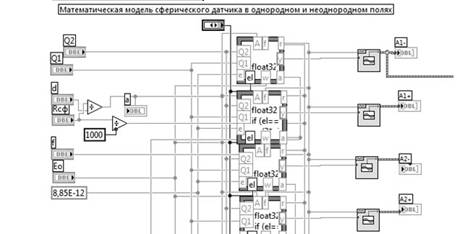

Рисунок 3. Часть блок-схемы модуля виртуального инструмента сферического датчика, реализующего его работу в составе ВП ИНЭCП
При подключении к персональному компьютеру реальной системы датчиков или датчика, через специализированные устройства ввода и вывода (например, реальную модель устройства ИНЭСП), и при частичной доработке блок-схемы, можно реализовать прибор, с вычислительной мощностью ПК и отображением полученных данных на мониторе, с последующим анализом и обработкой данных.
Используемые технические средства.
LabVIEW или Laboratory Virtual Instrument Engineering Workbench (Среда разработки лабораторных виртуальных приборов) представляет собой среду графического программирования, которая широко используется в промышленности, образовании и научно-исследовательских лабораториях в качестве стандартного инструмента для сбора данных и управления приборами. LabVIEW - мощная и гибкая программная среда, применяемая для проведения измерений и анализа полученных данных. LabVIEW - многоплатформенная среда: вы можете использовать ее на компьютерах с операционными системами Windows, MacOS, Linux, Solaris и HP-UX. Персональные компьютеры являются более гибкими инструментами, чем традиционные измерительные приборы, поэтому создание собственной программы на LabVIEW или виртуального прибора, является довольно несложным делом, а интуитивно понятный пользовательский интерфейс в среде LabVIEW делает разработку программ и их применение весьма интересным и увлекательным занятием.
Концепция LabVIEW сильно отличается от последовательной природы традиционных языков программирования, предоставляя разработчику легкую в использовании графическую оболочку, которая включает в себя весь набор инструментов, необходимых для сбора данных, их анализа и представления полученных результатов. С помощью графического языка программирования LabVIEW, именуемого G (Джей), вы можете программировать вашу задачу из графической блок-диаграммы, которая компилирует алгоритм в машинный код. Являясь превосходной программной средой для бесчисленных применений в области науки и техники, LabVIEW поможет вам решать задачи различного типа, затрачивая значительно меньше времени и усилий по сравнению с написанием традиционного программного кода.
LabVIEW полностью интегрирована для работы с такими аппаратными средствами, как GPIB, VXI, PXI, RS-232, RS-485, и подключаемыми устройствами сбора информации. Также LabVIEW обладает встроенными средствами для связи разрабатываемого приложения с Интернетом посредством LabVIEW web-сервера и такими программными стандартами, как TCP/IP протокол и ActiveX.
LabVIEW упрощает подход интеграции Internet и приложений автоматизации и измерения, что дает возможность совместного использования данных и приложений коллегами по работе как в отдельной организации, так и во всем мире. Отображение тестовых результатов, данных от любого элемента управление или индикатора, распределение программ (VI) между пользователями всего Мира, применяя LabVIEW Player, - все это просто и удобно делать средствами LabVIEW.
Специальные условия применения и требования организационного, технического и технологического характера.
Для использования построенного виртуального прибора необходимо наличие персонального компьютера, не ниже Pentium III, ОЗУ не менее 512 Мб., Windows 2000 или более поздние версии, либо MacOS, либо UNIX. LabView Full или Professional 8.6 или более поздняя версия.
Условия передачи программной документации или ее продажи.
Данная программа разработана как некоммерческий продукт и предназначена для свободного распространения и пользования.
