РЕКЛАМНО-ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Программа определения фрактальной размерности случайного сигнала
.02068999.00292-01 99 01
Листов 6
Разработчики:
______________________//
______________________/ /
______________________/ /
18.09.2008>
Функциональное назначение программы, область применения.
Данная работа представляет собой программное обеспечение обработки статистической информации. Позволяет определить показатель Херста случайного сигнала с помощью наложения фрактальной сетки и последующего анализа точек сигнала. Полученная таким способом фрактальная размерность случайного сигнала сопоставляется с показателем Херста. Программа разработана с использованием среды графического программирования LabView7.1.

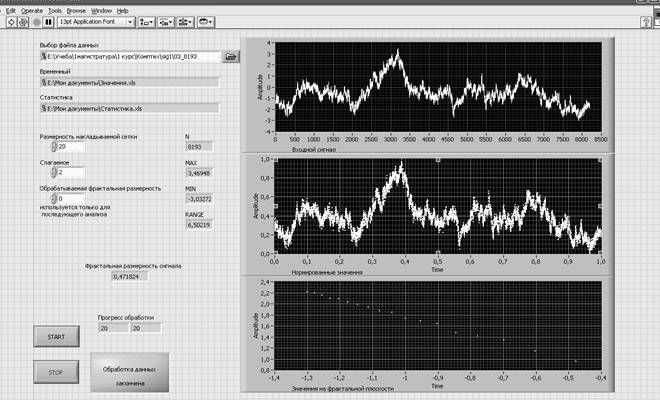

Рисунок 1.
На передней панели виртуального прибора (VI) пользователю представлен интерфейс выбора места расположения текстового файла с данными, предварительные настройки типа (размерность накладываемой сетки, обрабатываемая фрактальная размерность, слагаемое), поля вывода некоторых статистических данных: количество точек сигнала, макс. мин. значения из выборки, размах. Так же на передней панели представлены графики исходных данных, нормализованных данных и график наклонной на фрактальной плоскости, кнопки СТАРТ/СТОП и индикация прогресса обработки данных.

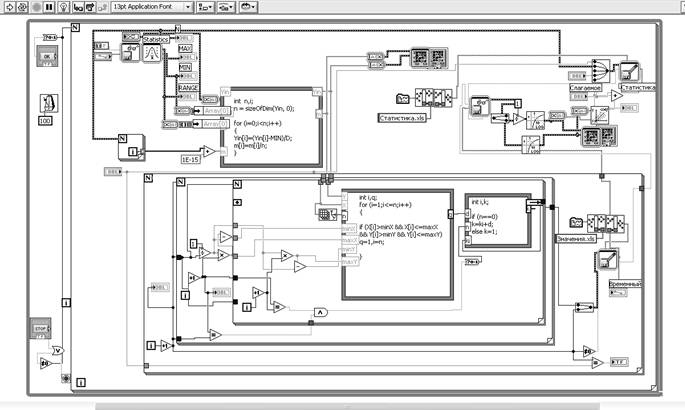

Блок-схема данной программы представляет собой структуру, где наглядно отображаются действия производимые с данными, а именно: открытие файла данных, нормирование к системе координат 1х1, поочередное наложение сеток увеличивающейся размерности на нормированный сигнал, запись полученных данных в файл. (рисунок 2).
Рисунок 2
Данная программа может быть использована студентами, аспирантами и преподавателями ССУЗов, ВУЗов для проведения статистического анализа выборок различных случайных сигналов полученных в процессе каких-либо экспериментов.
Ограничения применения программы:
- анализировать можно достаточно ограниченное количество точек, это зависит от максимальной размерности накладываемой сетки, и соответственно от мощности используемого персонального компьютера,
- данная программа определяет только фрактальную размерность выборки, сопоставлять полученные данные с чем-либо и делать выводы придется оператору ПВМ,
- для использования данной модели необходимо наличие установленного программного обеспечения «LabView 7.1» или выше, фирмы National Instruments или LabView Player, или модуля Real-Time LabView.
Используемые технические средства.
LabVIEW или Laboratory Virtual Instrument Engineering Workbench (Среда разработки лабораторных виртуальных приборов) представляет собой среду графического программирования, которая широко используется в промышленности, образовании и научно-исследовательских лабораториях в качестве стандартного инструмента для сбора данных и управления приборами. LabVIEW - мощная и гибкая программная среда, применяемая для проведения измерений и анализа полученных данных. LabVIEW - многоплатформенная среда: вы можете использовать ее на компьютерах с операционными системами Windows, MacOS, Linux, Solaris и HP-UX. Персональные компьютеры являются более гибкими инструментами, чем традиционные измерительные приборы, поэтому создание собственной программы на LabVIEW или виртуального прибора (ВП), является довольно несложным делом, а интуитивно понятный пользовательский интерфейс в среде LabVIEW делает разработку программ и их применение весьма интересным и увлекательным занятием.
Концепция LabVIEW сильно отличается от последовательной природы традиционных языков программирования, предоставляя разработчику легкую в использовании графическую оболочку, которая включает в себя весь набор инструментов, необходимых для сбора данных, их анализа и представления полученных результатов. С помощью графического языка программирования LabVIEW, именуемого G (Джей), вы можете программировать вашу задачу из графической блок-диаграммы, которая компилирует алгоритм в машинный код. Являясь превосходной программной средой для бесчисленных применений в области науки и техники, LabVIEW поможет вам решать задачи различного типа, затрачивая значительно меньше времени и усилий по сравнению с написанием традиционного программного кода.
LabVIEW полностью интегрирована для работы с такими аппаратными средствами, как GPIB, VXI, PXI, RS-232, RS-485, и подключаемыми устройствами сбора информации. Также LabVIEW обладает встроенными средствами для связи разрабатываемого приложения с Интернетом посредством LabVIEW web-сервера и такими программными стандартами, как TCP/IP протокол и ActiveX.
В связи с быстрыми темпами развития Internet и Web, меняется и подход к работе. LabVIEW упрощает подход интеграции Internet и приложений автоматизации и измерения, что дает возможность совместного использования данных и приложений коллегами по работе как в отдельной организации, так и во всем мире. Отображение тестовых результатов, данных от любого элемента управление или индикатора, распределение программ (VI) между пользователями всего Мира, применяя LabVIEW Player, - все это просто и удобно делать средствами LabVIEW.
Специальные условия применения и требования организационного, технического и технологического характера.
Для использования программы статистической обработки случайных сигналов необходимо наличие персонального компьютера, не ниже Pentium III, ОЗУ не менее 256 Мб., Windows 2000 или более поздние версии, либо MacOS, либо UNIX. LabView Full или Professional 7.1 или более поздняя версия, или LabView Player, или модуля Real-Time LabView (при условии получения версии программы в виде *.EXE).
Условия передачи программной документации или ее продажи.
Данная программа разработана как некоммерческий продукт и предназначена для свободного распространения и пользования.
