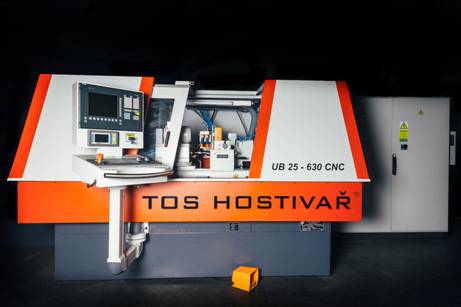

Основные технические данные – мод. UB 25

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ – мод. UB 25

Данные относятся к станку в стандартном исполнении со стандартными принадлежностями, если не указывается иначе.

Рабочий диапазон станка

Рабочий диаметр мм 280

Рабочий диаметр в закрытом люнете мм 70

Расстояние между центрами мм 630, 1000

Максимальный вес шлифуемой заготовки

- в упорных центрах кг 80 максимально

- консольно, включая зажимные приспособления кг 25 максимально

Ведущая передняя бабка и задняя бабка

Поворот ведущей передней бабки ° 90

Поводковый патрон мм 125

Поводковый патрон мм 160

постоянный магнитная пластина мм 160

Конус ведущего шпинделя Морзе 4

Число оборотов поводкового патрона непрерывно л/мин 22 - 710

Конус пиноли задней бабки Морзе 4

Конус держателя правильного инструмента Морзе 1

Шлифовальная бабка

Поворот шлифовальной бабки ° + / - 45

Подача на 1 оборот маховичка, относится к диаметру мм 0,05

Минимальная подача маховичком,

относится к диаметру мм 0,001

Ускоренная подача м/мин 5

Шлифовальный круг

Макс./мин размеры шлифовального круга мм 400 x 40 x 127

Максимальная ширина круга мм 63

Скорость по окружности ( постоянная ) м/сек 25-50

Стол

Поворот стола (pасстояние между центрами мм 630 / 1000) ° ± 8°30´/ ±7°30´

Подача стола на 1 оборот маховичка мм 0,05

Минимальная подача с помощью маховичка мм 0,001

Ускоренная подача стола макс. м/мин 4

Привод

Общая номинальная потребляемая мощность кВA 7,5

Мощность электродвигателя ведущей передней бабки кВт 1,5

Мощность электродвигателя шлифовальной бабки кВт 4,0

Холодильное оборудование

Количество охлаждающей жидкости л прим. 300

Насос охлаждающей жидкости л/мин 63

Cмывочный насос л/мин 25

Смазка

Шлифовальная бабка литр 40

Рабочая передняя бабка постоянное наполнение

Воздух

Присоединение – давление подачи МПa макс. 0,6
