Виды. ГОСТ 2.305–68

ВИДЫ. ГОСТ 2.305–68

ОСНОВНЫЕ ВИДЫ

Изображения предметов выполняются по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (Рис.1, а). За основные плоскости проекций принимают шесть граней куба.

а) б)

Рис.1



Грани разворачивают в одну плоскостью, как показано на  Рис.1, б.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.

Изображения на чертежах, получаемые проецированием на шесть граней куба, называются основными видами.

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного вида. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:

1 — вид спереди (главный вид);
2 — вид сверху;
3 — вид слева;
4 — вид справа;
5 — вид снизу;
6 — вид сзади.

Виды располагаются на чертеже в проекционной связи.

Количество видов на чертеже должно быть минимальным, но достаточным, чтобы в совокупности с другими изображениями полностью отражать конструкцию изделия.

Количество видов на чертеже можно сократить:

1) за счет использования условных знаков при простановке размеров, например,

Наносится перед размерным числом, указывающим длину стороны квадрата. При наличии знака достаточно указать длину стороны квадрата один раз.

2) указанием невидимых частей поверхности предмета штриховыми линиями (Рис.3).

Рис.3

Некоторые особенности выбора главного вида:

Главный вид детали, полученной точением на токарных станках, выбирается так, чтобы ось вращения располагалась горизонтально. Это облегчает ее изготовление.
Шестигранники располагаю так, чтобы на главном виде были показаны три грани, а на смежном виде был виден шестигранник.
Прорези, канавки, срезы, по возможности, располагают так, чтобы на главном виде была видна их форма.
Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями).
Длинные предметы (или элементы), имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами.

ДОПОЛНИТЕЛЬНЫЕ ВИДЫ

ГОСТ  2.305 – 68: «Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций (Рис.4-7)».

Дополнительный вид должен быть отмечен на чертеже прописной буквой типа «А» (Рис.4, 6), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.

Рис. 4

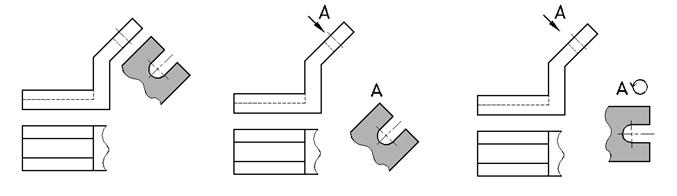

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (Рис.5).

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении; при этом к надписи должен быть добавлен знак «повернуто» (Рис.7):

Знак «повернуто»

Рис.5 Рис.6 Рис.7

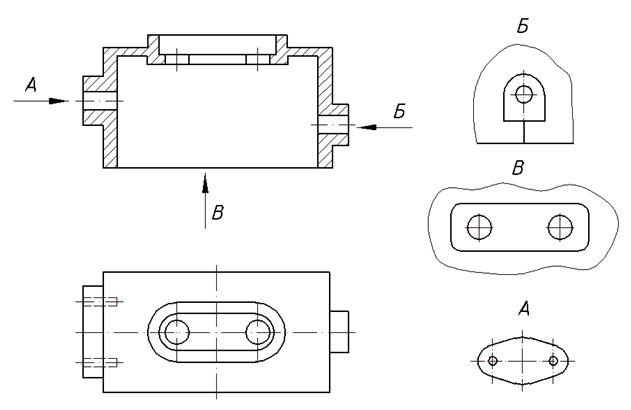

МЕСТНЫЕ ВИДЫ

ГОСТ  2.305 – 68: «Изображение отдельного, ограниченного места поверхности предмета называется местным видом».

Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и прочее).

Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объём графической работы, сэко­номить место на поле чертежа.

Местный вид может быть ограничен линией обрыва, осью симметрии или не ограничен.

Местный вид должен быть отмечен на чертеже прописной буквой русского алфавита типа «А», а у связанного с местным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.

Соотношение размеров стрелок, указывающих направление взгляда, должно быть следующим:

Пример:
