Железобетонные плоские перекрытия.

Классификация перекрытий.

Железобетонные плоские перекрытия нашли широкое применение в промышленном и гражданском строительстве. К их преимуществам относят:

·  высокую индустриальность,

·  экономичность,

·  жесткость,

·  долговечность.

Железобетонные перекрытия разделяются на сборные и монолитные, а также сборно-монолитные. Сборными называют перекрытия, в которых балки, расположенные в одном или двух направлениях, работают совместно с плитами или панелями перекрытий. Монолитными называют перекрытия, в которых плита опирается непосредственно на колонны.

Конструктивные схемы сборных и монолитных перекрытий различны, поэтому можно привести следующую классификацию:

·  панельные балочные сборные перекрытия,

·  монолитные ребристые перекрытия с балочными плитами,

·  монолитные ребристые перекрытия с плитами, опертыми по контуру,

·  сборно-монолитные балочные перекрытия,

·  сборные безбалочные перекрытия,

·  монолитные безбалочные перекрытия,

·  сборно-монолитные безбалочные перекрытия.

Плиты в железобетонных перекрытиях в зависимости от соотношения сторон подразделяются на:

1.  балочные, в которых соотношение сторон контура . Наибольшие изгибающие моменты в этой плите будут в направлении меньшего пролета, то есть в направлении пролета l1. Изгибающие моменты в направлении большего пролета будут незначительны, поэтому рабочую арматуру в плите рассчитывают и устанавливают в направлении меньшего пролета l1. В направлении пролета l2 арматуру назначают конструктивно. Таким образом плиту можно рассчитывать как балку шириной b=1м, высотой равной h и пролетом l1.

2.  работающие в двух направлениях. В этих плитах рабочую арматуру рассчитывают и устанавливают в двух направлениях.

3.

Монолитные ребристые перекрытия с балочными плитами

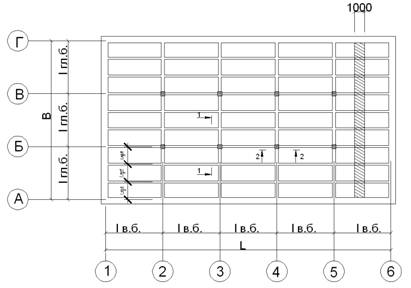

Перекрытие состоит из плиты, работающей в коротком направлении, второстепенных и главных балок. Все элементы перекрытия монолитно связаны. Сущность перекрытия заключается в том, что бетон удален из растянутой зоны и оставлены только ребра, в которых размещается рабочая арматура.

Пролет второстепенных и главных балок принимают от 5 до 9 метров (например, пролет главной балки может быть равен трети ширины здания В/3). Пролет второстепенных балок L/5 (выбирается проектировщиком). Шаг второстепенных балок или ширина плиты перекрытия принимается lгл. б./3.

Толщину плиты перекрытия принимают обычно:

·  для плиты покрытия – не менее 5 см

·  для перекрытий ≥6см (до 10 см).

Сечение второстепенных балок принимают:

Сечение главных балок принимают:

Таблица определения нагрузок на перекрытия

Вид нагрузки	Нормативная нагрузка, Н/м2	Коэф-нт надежности по нагрузке,	Расчетная нагрузка, Н/м2
Керамические плитки t = 13мм, =1800кг/м3	0,013х18000=234	1,2	281
Стяжка из цементно-песчаного раствора t = 20мм, = 1800кг/м3	0,02х18000= =360	1,3	468
Плита t = 70мм, =2500кг/м3	0,07х25000= =1750	1,1	1925
Перегородки	500	1,1	550
Постоянная нагрузка (g0)	g0		g
Временная нагрузка (V0) (из задания на проектирование)	15000 p0	1,2	18000 p
Полная нагрузка (g0 + V0) при , т. е.	q0		q

Расчет плиты перекрытия

Для расчета плиты перекрытия в направлении перпендикулярном направлению второстепенных балок мысленно вырезаем полосу шириной 1 метр рассматриваем плиту как неразрезную многопролетную балку шириной 1метр, высотой hплиты, которая опирается на кирпичную стену и второстепенные балки.

Плита перекрытия вдоль здания опирается на кирпичные стены с глубиной опирания 12 см, а поперек здания 6 см.

Толщина стены может быть 1,5(38 см), 2(51 см), и 2,5(64 см) кирпича.

Расчетные пролеты

Поскольку ширина плиты 1м, то нагрузка будет равна .

При определении высоты сечения или толщины плиты ввиду того, что она рассчитывается с учетом перераспределения усилий, относительную величину сжатой зоны назначают в пределах 0,22-0,27.

где b=100см, .

Далее высоту плиты округляют в большую сторону кратно 5мм. При найденной высоте сечения h определяют:

Получим площадь сечения арматуры на ширине 1м.

Для определения числа стержней и их диаметров задаются шагом их расстановки. Его принимают для плит 100, 150, 200, 125мм.

В перпендикулярном направлении шаг стержней, их количество и диаметры назначаются конструктивно. Шаг стержней принимают 200, 250, 300мм.

Плита армируется двумя способами:

·  плоскими сетками

·  рулонными сетками.

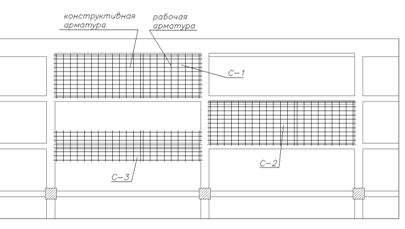

1.  Армирование плоскими сетками

2.  Армирование плиты рулонными сетками

Сетка 1 рассчитывается на момент М2 или МС.

М2 – As2, М1 – As1, As1> As2, Δ As= As1- As2.

Сетка С-2 подбирается на площадь сечения арматуры Δ As.

Рулонные сетки в нерабочем направлении стыкуются внахлест на длину перепуска. Одна сетка заходит на другую на расстояние t, принимаемое равным:

·  при d≤4мм – 50мм

·  d>4мм – 100мм.

Расчет второстепенной балки

Расчетные пролеты второстепенной балки в первом пролете - от середины опирания второстепенной балки до внутренней грани главной балки:
