Подключение файла задержек
Сформированный, файл задержек можно подключить в модель.
Один из способов – добавить в тестовую оснастку после initial begin строку типа
$sdf_annotate("sdf-file",имя_модуля,,,”вариант","коэффициенты","FROM_MTM");
Коэффициенты – это дополнительные коэффициенты для min:typ:max вариантов соответственно.
В нашем приведённом примере —
$sdf_annotate("MAIN. sdf",.MAIN,,,"TYPICAL","1.0:1.0:1.0","FROM_MTM");
Ключевые слова для других вариантов - MINIMUM, MAXIMUM.
SDF файл подключается перед окончательной сборкой — нажатием кнопки
, только в этом момент будут выдаваться сообщения по SDF-файлу.
При использовании этого способа, если понадобится подключить другой sdf файл или изменить sdf-режим, придётся изменить файл тестовой оснастки и перекомпилировать его с самого начала.
Для подключения sdf без изменения и перекомпилирования файла тестовой оснастки можно воспользоваться предлагаемым ниже вариантом подключения SDF с помощью меню.

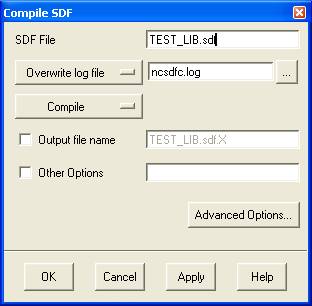

1. Компилируем SDF файл. Для этого надо вызвать из ToolsàSDF Compiler… форму и указать SDF файл.
2. Выбрать модуль, которому соответствует SDF файл (например
)
3. Из окна Nclaunch выбрать меню ToolsàЕlaborator... и в открытом окне Elaborate выбрать Advanced Options…àAnnotation.

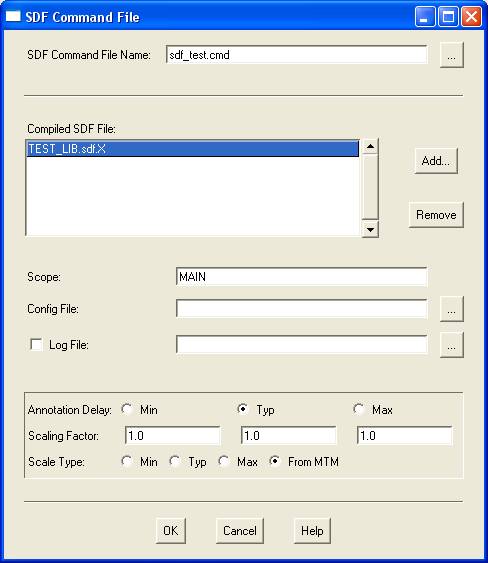

4. Указать имя cmd файла (например sdf_test.cmd) и нажать кнопку edit.
5. В приведённой форме указать имя модуля, для которого посчитан SDF (например MAIN).
6. Выбрать режим анализа (например, Typ – типовой).
Далее нажать ОК.
После этого произойдёт подключение SDF файла к указанному (выделённому) модулю.
