Общие указания
Проектом предусматривается реконструкция сетей наружного освещения
по ул. Советской на участке от Советской площади до Смоленского пер.
согласно техническим условиям №1/101 от 22.05.08г. МУП «Тверьгорэлектро»
взамен существующих сетей наружного освещения.
Суммарная расчетная мощность светильников, устанавливаемых взамен
существующих, составляет 22,5 кВт.
Предусматривается установка одного дополнительного щита наружного
освещения ( ЩНО-1) у ТП-34 на ул. Володарского и двух щитов наружного
освещения ( ЩНО-2, ЩНО-3), устанавливаемых на месте существующих щитов
наружного освещения у ТП-633 и ТП-39.
В щитах наружного освещения установить электронные многотарифные
трехфазные счетчики типа Меркурий 230, 1 класса точности с подключением
через трансформаторы тока ТТЭ-А-150/5.
Счетчики запрограммировать по тарифам РЭК.
Подключение щита ЩНО-1 у ТП-34 выполняется от РУ-0,4 кВ ТП-34 с
установкой в ТП ящика силового с рубильником типа ЯБПВУ.
Питающая линия прокладывается кабелем ВВГнг - 4 х 35 кв. мм.
От щита ЩНО-1 прокладывается два провода СИП2А-3х25+1х35 по
существующим железобетонным и металлическим опорам по ул. Володарского
до опоры №43, далее прокладывается один провод СИП2А-3х25+1х35.
Щит ЩНО-2 устанавливается у ТП-633 и подключается по существующей схеме.
От щита ЩНО-2 прокладывается два кабеля АВБбШв – 4х25 – 1 кВ до
ближайшей опоры с сетями наружного освещения на ул. Советской.
Земляные работы по прокладке кабеля производить вручную, без применения
строительных механизмов.
После окончания работ восстановить асфальтовое покрытие.
Кабели в земле заложить на глубине 0,7м, ширина траншеи для двух кабелей– 400мм.
При пересечении с другими коммуникациями кабели проложить в
полипропиленовых трубах.
Щит ЩНО-3 устанавливается у ТП-39 и подключается по существующей схеме.
Для вывода сетей наружного освещения от щита ЩНО-3 на ул. Советскую с
прокладкой двух проводов СИП2А-3х25+1х35 до ближайшей опоры с сетями н. о.
предусматривается установка анкерной( концевой) железобетонной опоры во дворе
дома №47 взамен существующей деревянной опоры. Существующую питающую
линию к дому №47, выполненную проводом СИП2А, перевести на вновь
установленную железобетонную опору с восстановлением ввода в дом №47.
Существующий низковольтный вывод ВЛ-0,38 кВ от РУ-0,4 кВ ТП-39 на ул.
Советскую до существующей железобетонной опоры напротив костела по ул.
Советской демонтируется.
Взамен предусматривается прокладка провода СИП2А -3х50+1х70 от РУ-0,4 кВ
ТП-39 ( с подключением к существующему рубильнику) по существующей и вновь
установленной железобетонным опорам во дворе дома №47, далее провод выводится на существующий металлический кронштейн дома №47 и прокладывается по опорам контактной сети по ул. Советской.
01 - 08 - ЭС | |||||||
Реконструкция сетей наружного освещения | |||||||
по ул. Советской на участке от Советской | |||||||
Изм. | №уч. | Лист | №док. | Подпис ь | Дата | площади до Смоленского пер. в г. Твери | |
Стадия | Лист | Литов | |||||
ГИП | Павлова | Р | 1 | 5 | |||
Разраб. | Лаптиева | Общие данные | МУП | ||||
( продолжение). | «Тверьгорэлектро» | ||||||

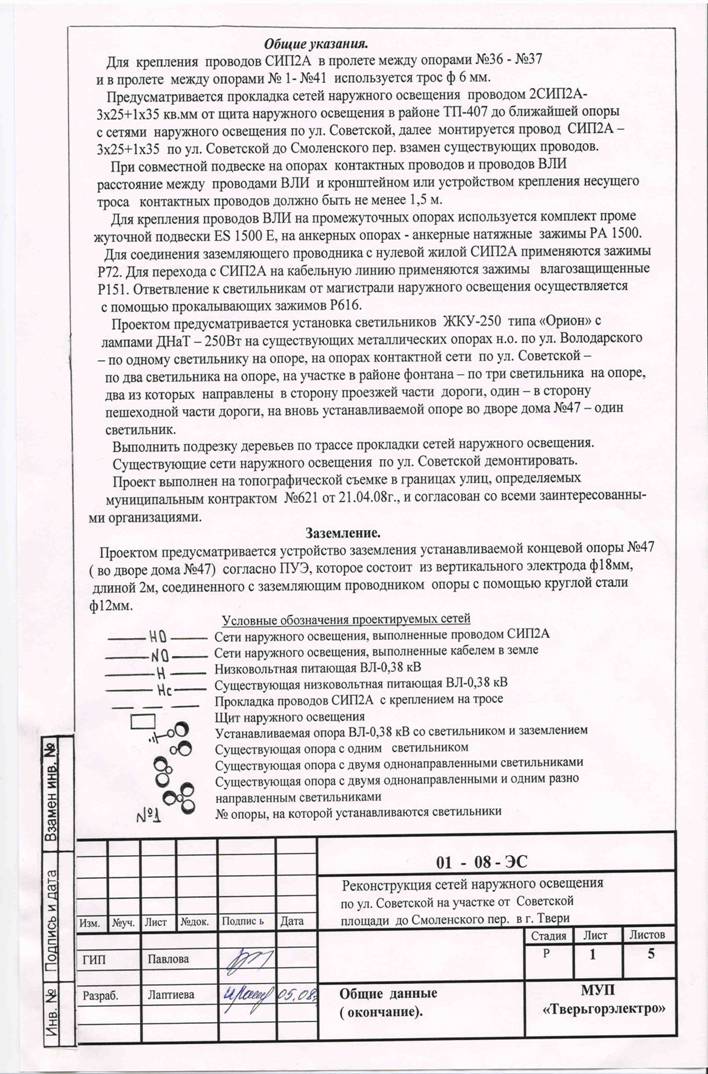

Общие указания.
Для крепления проводов СИП2А в пролете между опорами №36 - №37
и в пролете между опорами № 1- №41 используется трос ф 6 мм.
Предусматривается прокладка сетей наружного освещения проводом 2СИП2А -
3х25+1х35 кв. мм от щита наружного освещения в районе ТП-407 до ближайшей опоры
с сетями наружного освещения по ул. Советской, далее монтируется провод СИП2А –
3х25+1х35 по ул. Советской до Смоленского пер. взамен существующих проводов.
При совместной подвеске на опорах контактных проводов и проводов ВЛИ
расстояние между проводами ВЛИ и кронштейном или устройством крепления несущего троса контактных проводов должно быть не менее 1,5 м.
Для крепления проводов ВЛИ на промежуточных опорах используется комплект промежуточной подвески ЕS1500,на анкерных опорах-анкерные натяжные зажимы РА1500.
Для соединения заземляющего проводника с нулевой жилой СИП2А применяются зажимы Р72. Для перехода с СИП2А на кабельную линию применяются зажимы влагозащищенные Р151. Ответвление к светильникам от магистрали наружного освещения осуществляется с помощью прокалывающих зажимов Р616.
Проектом предусматривается установка светильников ЖКУ-250 типа «Орион» с
лампами ДНаТ – 250Вт на существующих металлических опорах н. о. по ул. Володарского – по одному светильнику на опоре, на опорах контактной сети по ул. Советской – по два светильника на опоре, на участке в районе фонтана – по три светильника на опоре, два из которых направлены в сторону проезжей части дороги, один – в сторону пешеходной части дороги, на вновь устанавливаемой опоре во дворе дома №47 – один светильник.
Выполнить подрезку деревьев по трассе прокладки сетей наружного освещения.
Существующие сети наружного освещения по ул. Советской демонтировать.
Проект выполнен на топографической съемке в границах улиц, определяемых
муниципальным контрактом № 000 от 21.04.08г., и согласован со всеми заинтересованными организациями.
Заземление.
Проектом предусматривается устройство заземления устанавливаемой концевой опоры №47 ( во дворе дома №47) согласно ПУЭ, которое состоит из вертикального электрода ф18мм, длиной 2м, соединенного с заземляющим проводником опоры с помощью круглой стали ф12мм.
Условные обозначения проектируемых сетей
____ НО____ Сети наружного освещения, выполненные проводом СИП2А
____NO___ Сети наружного освещения, выполненные кабелем в земле
___ Н ____ Низковольтная питающая ВЛ-0,38 кВ
___ Нс____ Существующая низковольтная питающая ВЛ-0,38 кВ
-------- Прокладка проводов СИП2А с креплением на тросе
Щит наружного освещения
Устанавливаемая опора ВЛ-0,38 кВ со светильником и заземлением
Существующая опора с одним светильником
Существующая опора с двумя однонаправленными светильниками
Существующая опора с двумя однонаправленными и одним разно
направленным светильниками
№1 № опоры, на которой устанавливаются светильники
01 - 08 - ЭС | |||||||
Реконструкция сетей наружного освещения | |||||||
по ул. Советской на участке от Советской | |||||||
Изм. | №уч. | Лист | №док. | Подпис ь | Дата | площади до Смоленского пер. в г. Твери | |
Стадия | Лист | Листов | |||||
ГИП | Павлова | Р | 1 | 5 | |||
Разраб. | Лаптиева | Общие данные | МУП | ||||
( окончание). | «Тверьгорэлектро» | ||||||
Ведомость рабочих чертежей основного комплекта «ЭС» | ||
Лист | Наименование | Примечание |
1 | Общие данные. | на 3-х листах |
2 | План сетей наружного освещения. | |
3 | План сетей наружного освещения. | |
4 | План сетей наружного освещения. | |
5 | Щит управления наружным освещением. Схема электрическая | |
принципиальная. | ||
Ведомость ссылочных и прилагаемых документов. | ||
Обозначение | Наименование | Примечание |
Ссылочные документы. | ||
ПУЭ, изд.2003 г. | Правила устройства электроустановок. | |
ОАО «РОСЭП» | Одноцепные, двухцепные и переходные | |
Шифр 25.0017 | железобетонные опоры ВЛИ 0,38 с СИП-2А | |
с линейной арматурой . | ||
Арх №ЛЭП 98.08 | Одноцепные железобетонные опоры | |
ВЛ-0,4 кВ с самонесущими изолированными | ||
проводами. | ||
Серия 3.320-1 | Опоры наружного освещения и контактных | |
сетей городского транспорта | ||
Прилагаемые документы. | ||
01 - 08 – ЭС. С | Спецификация | 4 листа |
Перечень видов работ, обследование и испытание которых оформляется актами
|
