Примеры. 1. Расчетная величина Т1=11с. Величина для ввода [Т1]=1. Наберите на кодовом переключателе требуемую величину 01. В рассматриваемом случае общее время контроля составит Тå = 25с.
2. Расчетная величина Т1=225с. Величина для ввода [Т1]=23. Наберите на кодовом переключателе требуемую величину 23. В рассматриваемом случае общее время контроля составит Тå = 465с
Примечание. Общее время контроля определяется по формуле:
Тå = 2 х Т1 + 5с
9.4. Работа прибора в сети.
9.4.1. При подключении прибора в компьютерную сеть – руководствоваться приложениями 2 и 5.
10.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1. При эксплуатации техническое обслуживание сводится к ежегодной проверке прибора на функционирование.
10.2. Монтаж и проверку прибора должны производить лица, имеющие специальную подготовку, допуск к эксплуатации электроустановок напряжением до 1000В и изучившие настоящее руководство по эксплуатации.
10.4. Работы по монтажу и демонтажу прибора проводить при полностью отключенном напряжении питания. На щите управления укрепить табличку с надписью «Не включать – работают люди!».
10.5. Конфигурирование прибора и подключение протокола обмена со SCADA системой в компьютерной сети должны проводить программисты, руководствуясь приложением 6.
11. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
11.1. Приборы могут храниться как в транспортной таре, так и во внутренней упаковке и без нее. Условия хранения без упаковки – 1 по ГОСТ 15150. Условия хранения в транспортной таре и во внутренней упаковке – 2 по ГОСТ 15150.
11.2. Приборы в упаковке транспортируются всеми видами транспорта в крытых транспортных средствах в соответствии с правилами и нормами, действующими на каждом виде транспорта. Допускается транспортировка в гермоотсеках самолетов. Во время погрузочно-разгрузочных работ и транспортирования должна исключаться возможность механического повреждения упаковки и приборов.
ПРИЛОЖЕНИЕ 1
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Разметка щита

ПРИЛОЖЕНИЕ 2
СХЕМА ПОДКЛЮЧЕНИЯ ОБЩАЯ

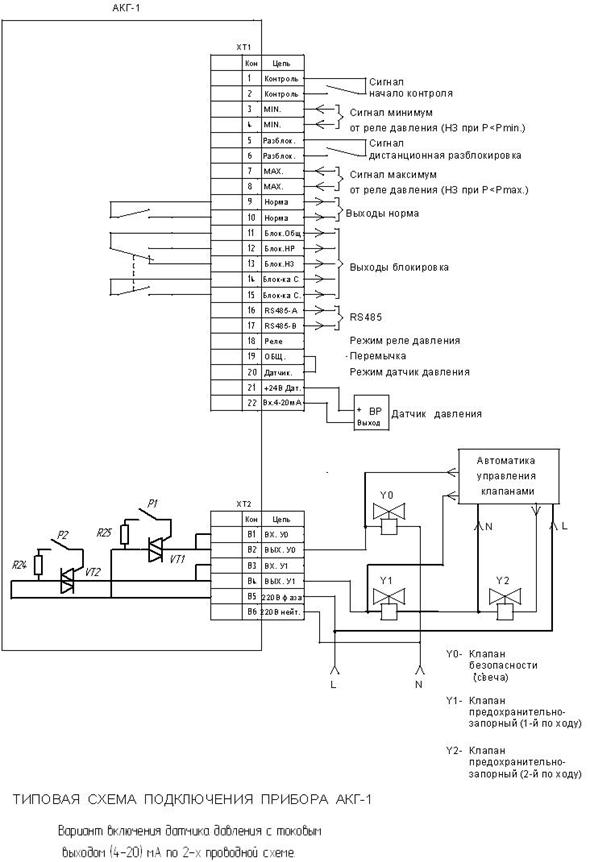

ПРИЛОЖЕНИЕ 3

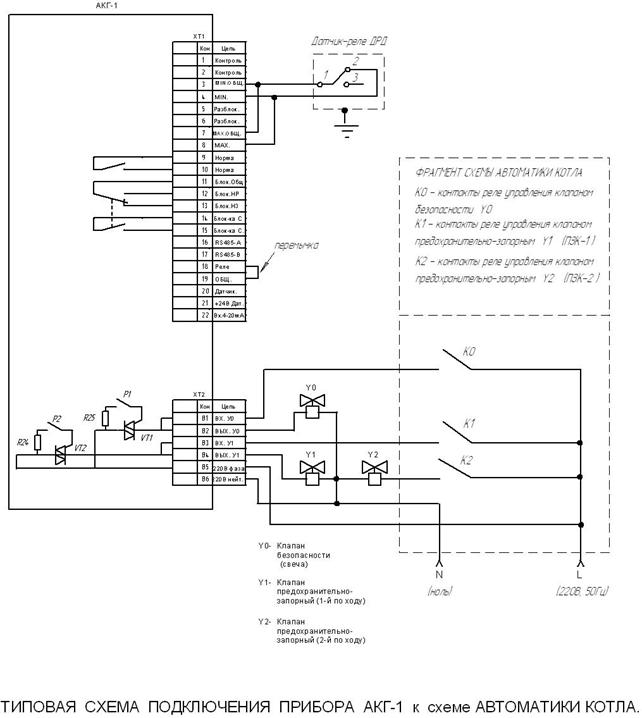

ПРИЛОЖЕНИЕ 4

ПРИЛОЖЕНИЕ 5
ОРГАНИЗАЦИЯ СЕТЕВОГО ОБМЕНА ДАННЫМИ С ПРИБОРОМ
Организация сетевого обмена данными с прибором контроля герметичности «АКГ-1»
1. Для подключения к вычислительной сети прибор контроля герметичности «АКГ-1» оснащен последовательным портом стандарта RS-485. Протокол обмена данными используемый в «АКГ-1» совместим с протоколом устройств ADAM 4000 фирмыAdvantech TM. Этот протокол представляет собой простую систему команд выдаваемых в ASCII формате.
2. Синтаксис команд
[символ-разделитель][адрес][ команда][данные][контрольная сумма][перевод строки]
Каждая команда начинается с символа-разделителя. Используется два вида символов разделителей: «@» и «%». За символом-разделителем следует двух символьный адрес (шестнадцатеричный), задающий адрес используемого модуля. Адрес может принимать значение от 00 до FF. За адресом следуют два символа кода команды. В зависимости от типа команды за ней может следовать дополнительный блок данных. К данной символьной последовательности может присоединяться два символа контрольной суммы. Каждая команда заканчивается символом перевода строки <cr>(код 0D). Все команды должны набираться в верхнем регистре.
3. Описание команд
В «АКГ-1» реализованы следующие типы команд:
1. Команда смены параметров конфигурации,
2. Команда записи аналоговых данных,
3. Команда чтения аналоговых данных,
4. Команда записи дискретных данных,
5. Команда чтения дискретных данных,
3.1. Команда смены параметров конфигурации устанавливает адрес, код типа входного диапазона, скорость передачи в бодах и конфигурационный параметр:
%AANNTTCCFF<cr> где:
«AA» - текущий сетевой адрес модуля (от 00 до FF),
«NN» - новый сетевой адрес модуля (от 00 до FF),
«TT» - код типа входного диапазона (оставлен для совместимости с ADAM4000, в «АКГ 1» не используется),
«CC» - скорость передачи в бодах (03 – 1200 бит/с, 04 – 2400 бит/с, 05 – 4800 бит/с, 06 – 9600 бит/с),
«FF» - конфигурационный параметр.
Бит 6 - 0 – контрольная сумма не используется,
1 – контрольная сумма используется.
Остальные биты не используются.
Возвращаемое значение:
!AA<cr> - если команда была воспринята,
?AA<cr> - если была введена неверная команда.
Пример:
Команда - %0001000640<cr>,
Ответ - !00<cr>.
Изменение и сохранение в энергонезависимой памяти параметров конфигурации возможно при включении «АКГ-1» с нажатой кнопкой разблокировки. При этом «АКГ-1» будет переведен в режим программирования. и его параметры конфигурации примут следующие значения:
Сетевой адрес – 00,
Скорость – 4800 бит/с,
Конфигурационный параметр – 00.
После перепрограммирования при следующем включении «АКГ-1» новые параметры конфигурации вступят в силу.
3.2. Команда записи аналоговых данных изменяет интервал контроля герметичности:
@AAHI(data)<cr> где:
«AA» – текущий сетевой адрес модуля (от 00 до FF),
«HI» – код команды.
(data) – величина нового интервала контроля герметичности в инженерном формате представления данных в сек. (вид +800.00).
Возвращаемое значение:
!AA<cr> – если команда была воспринята,
отсутствует – если была введена неверная команда.
Пример:
Команда – @00HI+040.00<cr>,
Ответ – !00<cr>.
3.3. Команда чтения аналоговых данных позволяет получить текущую величину интервала контроля герметичности:
@AARH<cr> где:
«AA» – текущий сетевой адрес модуля (от 00 до FF),
«RH» – код команды.
Возвращаемое значение:
!AA(data)<cr> - если команда была воспринята,
отсутствует - если была введена неверная команда.
(data) – величина интервала контроля герметичности в инженерном формате представления данных в сек. (вид +800.00).
Пример:
Команда - @00RH<cr>,
Ответ - !00+040.00<cr>.
3.4. Команда записи дискретных данных позволяет управлять работой прибора:
@AADO(data)<cr> где:
«AA» – текущий сетевой адрес модуля (от 00 до FF),
«DO» – код команды.
(data) – байт команды в шестнадцатеричном формате представления данных.
Бит 0 – 1 команда начала контроля,
Бит 1 – 1 команда разблокировки,
Остальные биты не используются.
Возвращаемое значение:
!AA<cr> - если команда была воспринята,
?AA<cr> - если была введена неверная команда.
Пример:
Команда - @00DO01<cr>,
Ответ - !00<cr>.
3.5. Команда чтения дискретных данных позволяет считывать состояние прибора:
@AADI<cr> где:
«AA» – текущий сетевой адрес модуля (от 00 до FF),
«DI» – код команды.
Возвращаемое значение:
!AASOOII<cr> – если команда была воспринята,
отсутствует – если была введена неверная команда.
S – состояние прибора: 0 – режим контроля герметичности, 1– режим теста;
OO – срабатывание блокировки: 00 – блокировка по ПЗК1 и ПЗК2, 02 – блокировка по ПЗК1, 01 – блокировка по ПЗК2, 03 – по ПЗК1 и ПЗК2 блокировки не было.
II – результаты контроля герметичности: 00 – контроля не производилось (режим теста), 01 – норма, 02 – срабатывание блокировки.
Пример:
Команда - @00DI<cr>,
Ответ - !0010301<cr>.
Подробное описание организации вычислительной сети и протокола обмена данными имеется в руководстве на устройства ADAM 4000 фирмы Advantech TM.
Примечание. AdvantechTM – торговая марка фирмы Advantech.
|
