Е.7 При помощи битумной мастики приклеивают к образцу две жесткие плоские пластины (рисунок Е.1). При приклеивании прикладывают давление, величина которого не больше, чем давление, достаточное для хорошего контакта поверхностей пластин и образца.

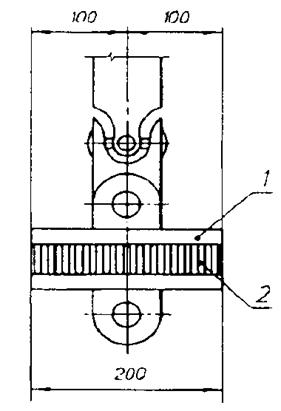

1 - плоская жесткая пластина; 2 - образец

1 - Определение предела прочности на отрыв слоев

Образец помещают в разрывную машину. Прикладывают к образцу растягивающее усилие при скорости движения активного захвата 9-11 мм/мин. Разрушающей считают наибольшую нагрузку, отмеченную при испытании образца в момент его разрушения.

Если разрушение образца произошло по приклеивающему слою, то результаты испытания этого образца аннулируют.

Е.8 Предел прочности на отрыв слоев в мегапаскалях (кгс/см2) вычисляют по формуле

где	-	разрушающая нагрузка, Н (кгс);
	-	длина образца, мм(см);
	-	ширина образца, мм (см).

Результат испытания округляют до 0,01 МПа.

Е.9 В протоколе испытания указывают значение предела прочности на отрыв слоев.

Приложение Ж

(рекомендуемое)

Примеры построения калибровочных графиков

Пример 1

Калибровочный график минеральной ваты с водостойкостью более 4.

Сырье: доменные шлаки, кирпичный бой

1

1

	11,22	12,10	12,30	12,50	12,74	13,07	13,59	13,70	13,91
	1,23	1,14	1,12	1,10	1,08	1,04	1,00	0,97	0,98

Пример 2

Калибровочный график минеральной ваты с водостойкостью менее 4. Сырье: базальт, известняк

2

2

	3,40	5,34	10,24	11,58	13,28	14,12
	2,77	2,40	2,02	1,80	1,59	1,38
