Инструкция по вводу в эксплуатацию комплекса аппаратно-программного восьмиканального постоянных, переменных и бегущих магнитотерапевтических полей КАП-МТ/8 – «Мультимаг»

Инструкция по вводу в эксплуатацию

Комплекса аппаратно-программного

восьмиканального постоянных, переменных

и бегущих магнитотерапевтических полей

КАП-МТ/8 – «МУЛЬТИМАГ»

Разборка упаковки изделия КАП-МТ/8 «МУЛЬТИМАГ» Упаковка состоит из двух упаковочных мест. 1) Порядок разборки первого упаковочного места: 1.  снять металлические ленты по торцам упаковки; 2.  снять доски, соединяющие поддон и крышку; 3.  снять крышку; 4.  снять картонную коробку; 5.  освободить и снять с поддона общей упаковки коробку с моноблоком и кронштейн для его крепления; 6.  снять ложемент с поддона, предварительно освободив его от 4-х болтов М10, крепящих ложемент к поддону. 2) Порядок разборки второго упаковочного места: 1.  снять металлические ленты по торцам упаковки; 2.  снять доски, соединяющие поддон и крышку; 3.  снять крышку; 4.  снять картонную коробку; 5.  разрезать упаковочную ленту на крышках полусфер; 6.  снять основание с поддона, предварительно освободив его от 8-ми болтов М10, крепящих основание к поддону.
	3) Разрежьте шпагат и снимите пленку воздушно-пупырчатую с элементов Комплекса.
	4) Распакуйте пакет с опорами и установите их, вкрутив в резьбовые отверстия, ранее освобожденные от транспортных болтов: на основание - 8 шт., на ложемент - 5 шт.

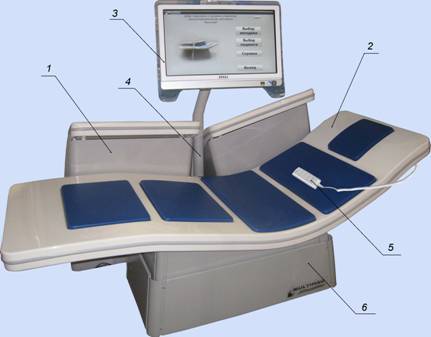

	Установка изделия КАП-МТ/8 «МУЛЬТИМАГ». 1) Установите изделие КАП-МТ/8 «МУЛЬТИМАГ» в выбранном помещении так, как представлено на фотографии, где: 1 – основание; 2 – ложемент; 3 – моноблок; 4 – кронштейн крепления моноблока; 5 – пульт управления; 6 – передняя панель ложемента. 2) С помощью 8-ми опор основания, отрегулируйте его высоту.
	3) Выкрутите из основания два болта, необходимых для соединения основания с ложементом. 4) Установите ложемент рядом с основанием. С помощью 5-ти опор ложемента, отрегулируйте его высоту.
	5) Открутите винты, удерживающие переднюю панель ложемента, и снимите ее.

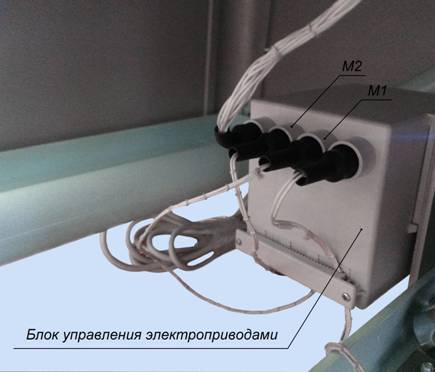

	6) Подключите к блоку управления электроприводами, расположенному в опорной части ложемента, питание, соединив его штатную вилку с сетевой розеткой ~220 В, 50 Гц. Предварительно, убедитесь в том, что напряжение сети питания соответствует указанному. Розетки M1, M2 блока управления электроприводами, обеспечивающие управление положением левой и правой полусферами, на данном этапе остаются свободными (обозначение розеток М1, М2 - в соответствии со схемой электрической принципиальной для изделия исполнения КИУС.941510.002-02 представленной в приложении 3 руководства по эксплуатации на изделие КАП-МТ/8 «МУЛЬТИМАГ» КИУС.941510.002-02.02РЭ).
	7) Поднимите ложемент в верхнее положение на максимальную высоту с помощью одной из кнопок третьего ряда пульта управления. 8) Отключите штатную вилку блока управления электроприводами от сетевой розетки.
	9) Установите ложемент напротив основания. 10) Отрегулируйте высоту опор, обеспечив совпадение уровней крепежных отверстий ложемента и основания.
	11) С помощью 2-х ранее выкрученных болтов М8 соедините между собой основание и ложемент.

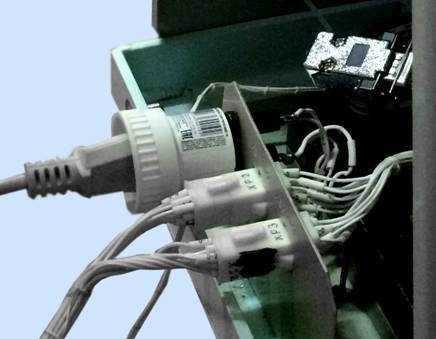

	Выполните электрические соединения, в соответствии со схемой электрической принципиальной для изделия исполнения КИУС.941510.002-02, представленной в приложении 3 руководства по эксплуатации на изделие КАП-МТ/8 «МУЛЬТИМАГ» КИУС.941510.002-02.02РЭ. 12) Подключите индуктора ложемента к плате управления. Для этого, соедините розетку XS1 ложемента с вилкой ХР2 основания, розетку XS2 ложемента с вилкой ХР3 основания. При этом должны быть соединены одна из розеток и одна из вилок маркированные краской. 13) Подключите питание ~220 В, 50 Гц к блоку управления электроприводами. Для этого, соедините вилку блока управления через адаптер с розеткой XS2, расположенной на основании.

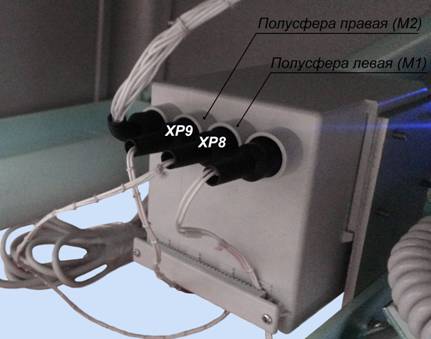

	14) Соедините вилку ХР8 основания с розеткой М1 блока управления электроприводами, расположенного внутри ложемента для обеспечения управления положением левой полусферой. 15) Соедините вилку ХР9 основания с розеткой М2 блока управления электроприводами, расположенного внутри ложемента, для обеспечения управления положением правой полусферой. Внешний вид и расположение блока управления электроприводами внутри ложемента может отличаться от изображенного на фотографии.
	16) Установите на место и закрепите винтами переднюю панель ложемента.

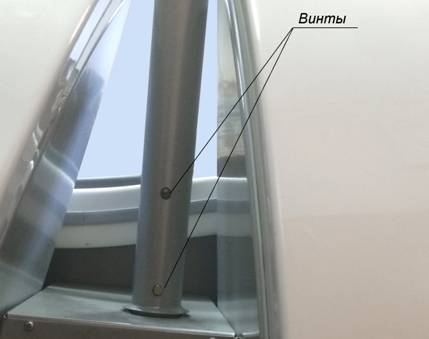

	17) Освободите кабель питания моноблока и удлинитель USB, свернутые и закрепленные на основании Комплекса, от удерживающей их стяжки. 18) Выкрутите два винта из резьбовых отверстий оси крепления кронштейна. Протяните свободные концы кабеля питания и удлинителя USB через внутренний канал кронштейна крепления моноблока. 19) Установите кронштейн крепления моноблока на ось и закрепите с помощью выкрученных ранее винтов.

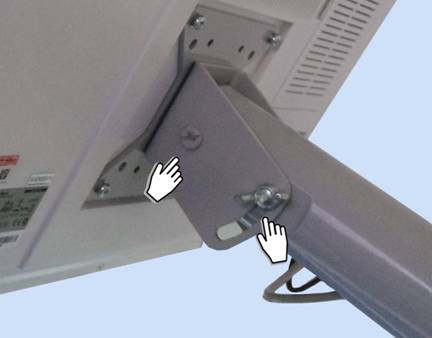

	20) Установите моноблок на его штатное место. Для этого: отверните, ввернутые в кронштейн крепления моноблока два винта, и снимите ось, отвернув фиксирующий ее винт.
	21) Соедините скобу, прикрепленную с обратной стороны моноблока с кронштейном. Через верхнее отверстие вставьте ось и закрепите ее винтом. Выставите необходимый угол наклона моноблока и зафиксируйте его положение, закрутив два винта.

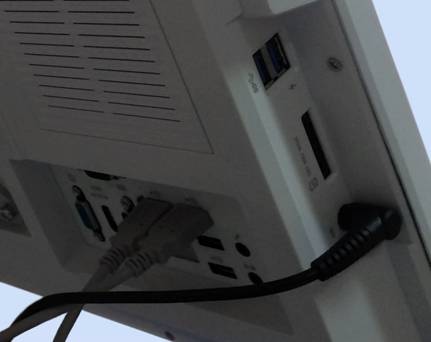

	22) Подключите к соответствующим входам моноблока удлинитель USB, кабель питания и USB разъем от кабеля пульсоксиметра.
	23) Подключите вилку ХР1 сетевого шнура основания в розетку сетевого фильтра типа «Пилот» (из комплекта изделия), а вилку сетевого шнура фильтра с розеткой электросети. 24) Нажмите на кнопку выключателя для подачи питающего напряжения на Комплекс, при этом должен загореться индикатор «Питание».

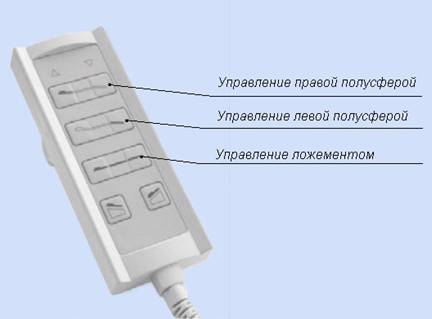

	25) Нажимая кнопки пульта управления, проверьте работоспособность электроприводов ложемента и полусфер. 26) Проведите окончательную регулировку высоты опор ложемента и основания, в положении с выдвинутыми полусферами. 27) При необходимости, подключите клавиатуру, и манипулятор типа «мышь» к моноблоку.

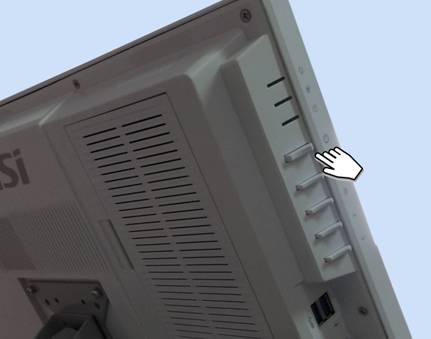

	28) Включите моноблок и запустите программное обеспечение Комплекса. Пользуясь руководством по эксплуатации на изделие КАП-МТ/8 «МУЛЬТИМАГ» КИУС.941510.002-02.02РЭ выберите необходимую конфигурацию магнитного поля (КМП), задайте ее в работу и убедитесь в корректности КМП для вашей задачи по ее виду и справочной информации. При этом должен светиться индикатор «Работа»
	Мультимаг готов к работе.
