Последовательность установки адаптера USB-COM на компьютер

Последовательность установки адаптера USB-COM на компьютер.

1.  Загрузить компьютер операционной системой (ОС) Windows 98/Millenium/2000 или XP.

2.  Подсоединить переходной кабель USB к разъёмам адаптера и компьютера.

3.  После появления сообщения ОС о новом найденном оборудовании вставить в привод CD-ROM компакт-диск, прилагаемый к адаптеру в комплекте и проделать следующие действия (пример для Windows XP):

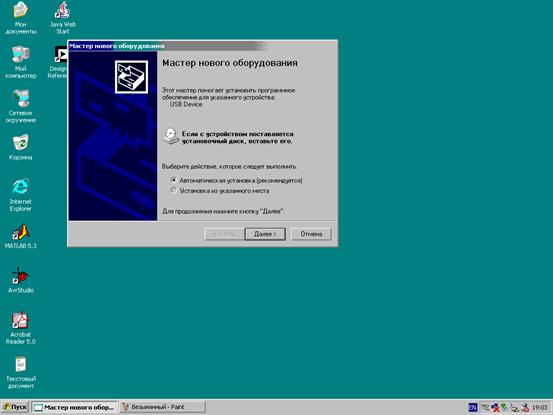

Шаг 1. Обнаружение ОС нового оборудования с интерфейсом USB

Шаг 2. Указание известного Вам места расположения драйвера

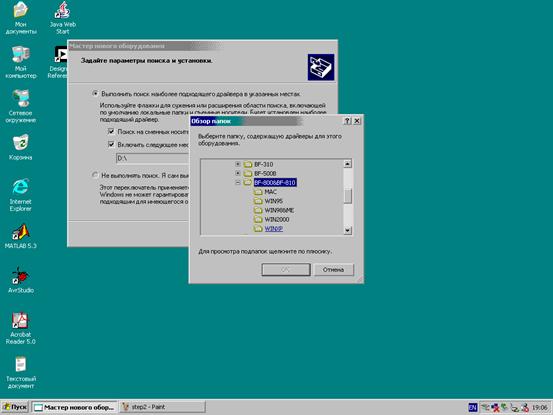

Шаг 3. Выбор каталога (с компакт-диска), тип адаптера приведён на упаковке

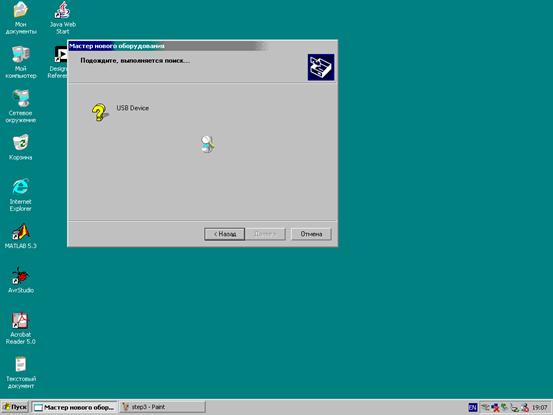

Шаг 4. Поиск и копирование драйвера

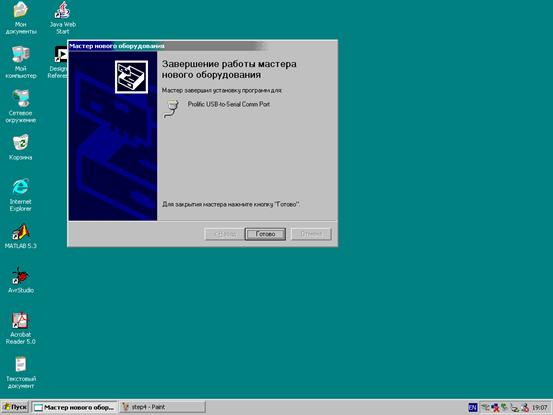

Шаг5. Драйвер установлен, нажать “Готово” (поздравлять рано … могут начаться сбои …)

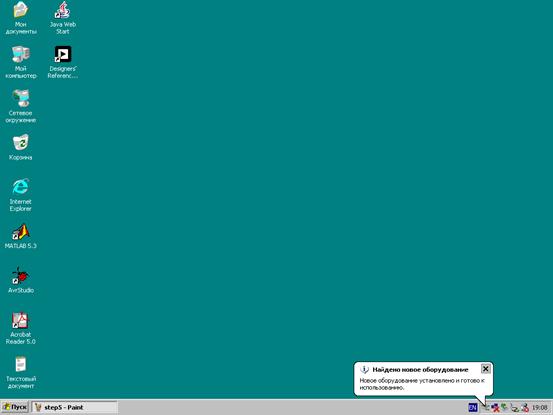

Шаг 6. Продолжение пятого – нажать на образовавшийся “крестик” (может всё померкнуть!)

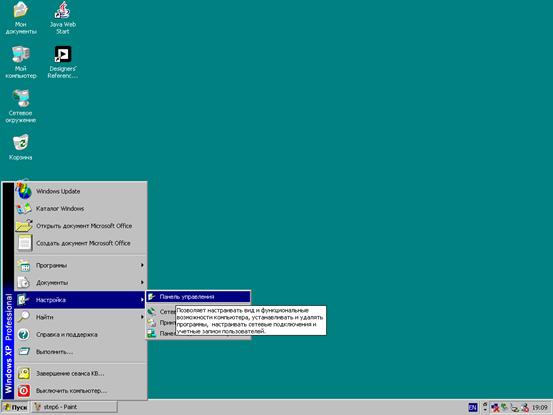

Шаг 7. Не зависли и не перезагрузились – отлично. Идём проверять в панель управления.

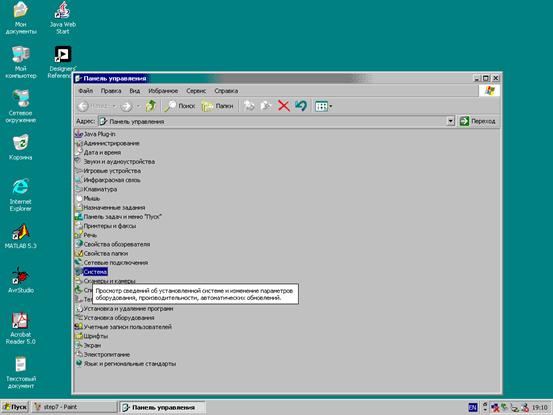

Шаг 8. Выбрать “Система”

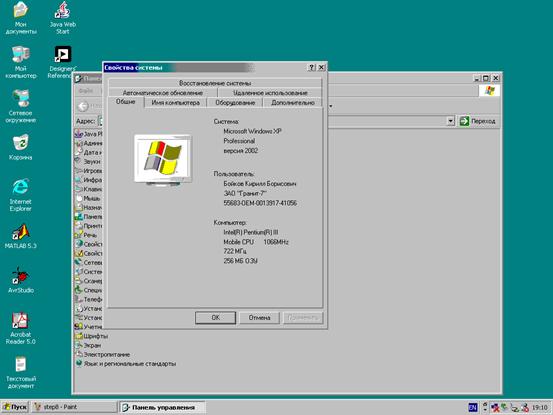

Шаг 9. Выбрать “Оборудование”

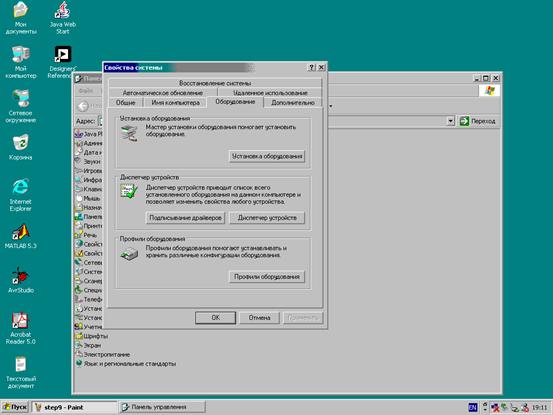

Шаг 10. Нажать кнопку “Диспетчер устройств”

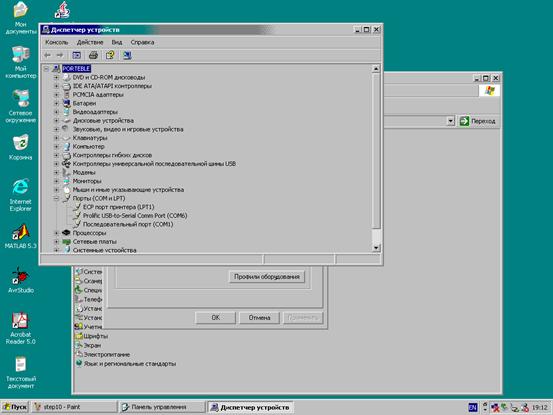

Шаг 11. Открыть вкладку “Порты COM и LPT”, посмотреть какие COMx существуют, где x – порядковый номер порта от 1 до 256. Виртуальный (адаптер) будет помечен как (Prolific) USB-to-Serial. Запомнить или записать его номер (имя). Поздравления позже.

Итак, драйвер (ориентировочно) установлен, конфликтов с ОС (пока) не вызывает. Для изъятия адаптера можно без всяких предосторожностей отключить кабель от USB-порта компьютера, даже не выключая питания. «Безопасным изъятием устройства» пользоваться не нужно, да и собственно адаптер COM-USB там отсутствует.

Вторая часть.

1.  Запустить MATLAB (или другое приложение, намеченное к использованию с COM-портом).

2.  Осуществить пробное обращение к полученному порту (инициализацию, запись, чтение и закрытие). Для проверки ЗАМКНУТЬ КОНТАКТЫ 2 и 3 разъёма COM адаптера. Рассмотрим на примере использования MATLAB.

А) Запустить MATLAB.

Б) При помощи редактора edit создать конфигурационный файл для сервиса tcom (или изменить имеющийся):

\confblock{COMx}\baudrate{57600}\parity{none}\databits{8}\stop{1}

\inbuflength{32768}\outbuflength{8}\readtimeout{0}

\timer{1}\timerproc{updt}\period{1000}

\endconfblock{}

Вместо «x» подставить найденный в панели управления (и записанный) на шаге 11 номер СОМ-порта, соответствующий адаптеру.

В) Сохранить конфигурационный файл.

Г) Произвести инициализацию:

>> tcom init <имя_файла>

Должно быть получено сообщение об открытии порта:

Открыт порт СОМx … ID No: 1

Записать в порт строку:

>> tcom write Congratulations!!!

Прочитать «отклик» перемычки:

>> char(tcom(‘read’))

ans=

Congratulations!!!

>>

Порт можно закрыть.

>> tcom relax

Порт ID No:1 успешно закрыт.

>>

Теперь поздравления! (в случае сбоев, зависаний и прочих непредвиденных «обвалов» предстоит серьёзное расследование …). При использовании порта (до момента его закрытия) кабель от USB-порта и соединение адаптера с кабелем лучше не размыкать.
