Обучающие игры на уроках черчения
УРОК - ИГРА « ЭРУДИТ»
Учитель черчения
ОБУЧАЩИЕ ИГРЫ НА УРОКАХ ЧЕРЧЕНИЯ
ПРАВИЛА ИГРЫ
1. В игре принимают участие все ученики класса, которые получают по две фишки /картонные кружки/ и карточки с большими цифрами от 1 до 5.
2. В ответ на заданный учителем вопрос учащиеся поднимают карточку с правильным номером ответа.
3. Если ответ неверен, то игрок отдает фишку. Лишившийся двух фишек выбывает из игры,
4. В финале игры остаются обычно два /или более/ участника. Между ними устраивают конкурс: кто быстрее по двум видам построит третий /конкурсное зададание может быть и другим/.
ХОД ИГРЫ
Игра состоит из четырех туров. Перед каждым из них учитель вывешивает на доске заранее подготовленные плакаты с ответами /чертежами/ на соответствующие вопросы. Ученики поднимают нужные, по их мнению, карточки с номерами ответов.
1 тур "Техническая терминология"
1 .Кольцевая канавка на круглой детали.
2. Наклонный срез у детали.
3. Несквозное отверстие.
4. Кольцевое утолщение на цилиндрической детали.
5. Узкий выступ, связывающий отдельные части детали для повышения прочности.
Ответы для выбора: 1.Ребро. 2.Буртик. 3.Проточка. 4.Скос. 5.Глухое отверстие, 6 Сквозное отверстие, 7 Выступ, 8 канавка.
Правильные ответы: 1.Проточка. 2.Скос. 3.Глухое отверстие. 4.Буртик. 5.Ребро.
II тур "Условные обозначения"
Определите принадлежность предъявленных условных обозначений тому или иному кабинету.
Ответы для выбора: 1.Кабинет математики. 2.Кабинет биологии. 3.Кабинет географии. 4.Кабинет химии. 5.Кабинет черчения.
III тур "Сечения"

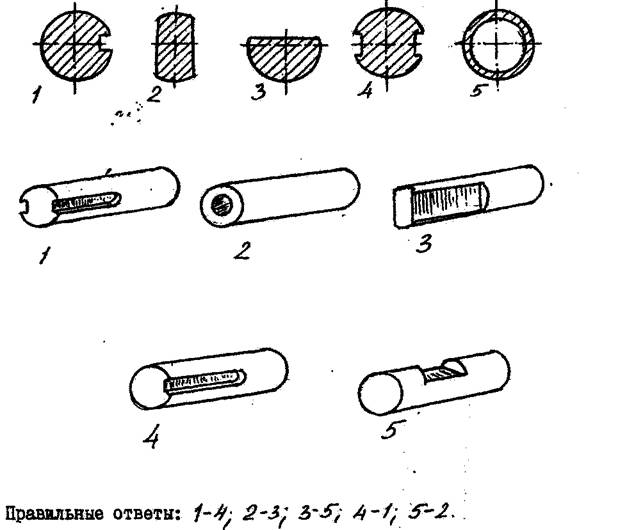

По предъявленным селениям определить детали, которым они принадлежат.
IV тур "По описанию найдите деталь"

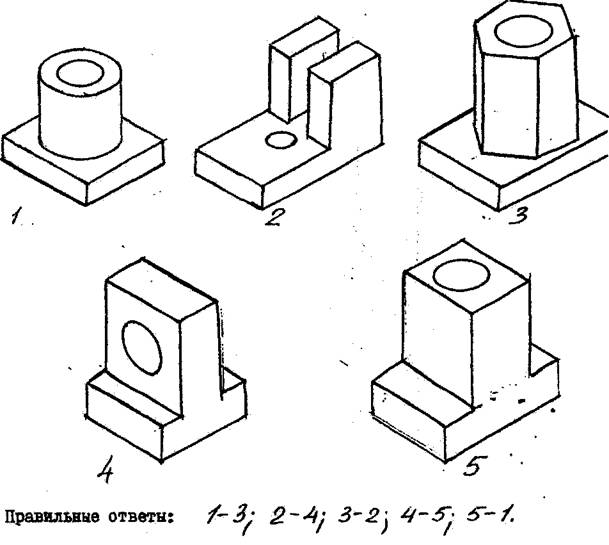

1. Опора состоит из параллелепипеда /длина 70 мм, ширина 40 мм, высота 15 мм/ и шестигранной призмы /ширина боковой грани 20 мм, высота 40 мм/, расположенной в центре верхней /большой/ грани параллелепипеда. По оси призмы засверлено глухое отверстие 20 мм и глубиной 20 мм.
2. Ползунок состоит из двух параллелепипедов; у первого - длинна на 7 мм, ширина 40 мм, высота 20 мм; у второго - высота и ширина 40 мм, толщина 30 мм. Параллелепипед с меньшими размерами установлен поперек и посередине большого параллелепипеда. В. центра боковой грани второго параллелепипеда засверлено глухое отверстия ф 20 мм, глубиной 10 мм.
3. Башмак состоит из трех параллелепипедов "/основание - длина 60 мм, ширина 40 мм, высота 20 мм/ и стоек /длина и высота 30 мм, толщина 10 мм/, расположенных на основании справа, вдоль сторон, равных 60 мм. Расстояние между стойками 20 мм, В центре основания засверлено глухое отверстие ф 20 мм и глубиной 10 мм.
4. Стойка состоит из двух параллелепипедов. Один из них /длина 40 мм, высота 50 мм/ расположен посередине верхней грани второго параллелепипеда /длина 70 мм, ширина 40 мм, высота 15 мм/. В верхнем параллелепипеде сверху и посередине засверлено глухое отверстие ф 20 и глубиной 25 мм.
5. Подставка состоит из параллелепипеда 70x70 мм, высотой 15 мм и цилиндра ф 50, высотой 45 мм. Цилиндр установлен в верхней грани параллелепипеда. По оси цилиндра засверлено глухое отверстие ф 20 и глубиной 30 мм.
