Регламент по расчету предельно допустимых сбросов веществ в поверхностные водные объекты со сточными водами (стр. 2 )

- степени смешения СВ с водой водного объекта (приемника СВ) на расстоянии от места выпуска СВ до ближайшего контрольного створа водопользования;

- фонового состава и свойств воды водных объектов в местах выпуска СВ (выше по течению).

5.16 При определении кратности разбавления сбрасываемых СВ водой водного объекта в контрольном створе (на участке водопользования) принимаются следующие расчетные условия:

- для незарегулированных водных объектов - расчетный минимальный среднемесячный расход воды года 95%-ной обеспеченности;

- для зарегулированных водных объектов - установленный гарантированный расход воды ниже плотины (санитарный попуск) с учетом исключения возможных обратных течений в нижнем бьефе.

5.17 Кроме того, учитываются:

- кратчайшее расстояние и минимальная скорость течения на участке от места выпуска СВ до контрольного створа (границы участка водопользования);

- наименее благоприятный режим, определяемый путем сопоставления расчетов для волнового воздействия, условий сработки и наполнения водохранилищ при открытом и подледном режиме;

- степени смешения СВ с водой водного объекта на расстоянии от места выпуска СВ;

- фоновая концентрация загрязняющих веществ в водных объектах в местах выпуска СВ.

5.18 Данные о гидрологическом режиме и природных фоновых концентрациях нормируемых показателей вод водного объекта могут быть получены в Федеральной службе по гидрометеорологии и мониторингу окружающей среды (Росгидромет) и ее территориальных органах при наличии наблюдений на водных объектах. При отсутствии наблюдений водопользователь с целью получения указанных данных может организовать проведение специальных наблюдений с привлечением при необходимости научных и проектных организаций, имеющих лицензию на проведение этих работ.

6 Расчет необходимой степени очистки сточных вод

6.1 Кратность разбавления

6.1.1 Разбавление является одним из основных факторов обезвреживания СВ. Хотя при разбавлении общее количество поступившего в водный объект (далее приемник СВ) загрязняющего вещества не изменяется, обезвреживающий эффект весьма существенен. Разбавление действует одинаково как на консервативные, так и на неконсервативные вещества. Разбавление сточной жидкости в потоке приемника СВ обусловлено смешением загрязненных струй со смежными, более чистыми струями под воздействием турбулентного перемешивания.

6.1.2 В практике расчетов используются понятия: кратность разбавления n и коэффициент смешения γ. Кратность разбавления - это количественная характеристика интенсивности процесса снижения концентрации загрязняющих веществ в водоемах или водотоках, вызванного перемешиванием и разбавлением СВ в окружающей водной среде.

6.2 Кратность общего (суммарного) разбавления

6.2.1 Кратность общего (суммарного) разбавления выражается произведением:

n = nнр·nор,  (6.1)

где nНР - кратность начального разбавления, обусловленная более интенсивным разбавлением в зоне начального разбавления;

nОР - кратность основного разбавления.

6.3 Кратность начального разбавления для выпусков СВ, расположенных на водотоках

6.3.1 При сбросе СВ в водотоки и в зоны устойчивых однонаправленных течений водоемов расчет начального разбавления выполняется по [10]. Исключение составляют случаи сброса через трубчатые оголовки со встроенным встречным конусом, коническим растекателем, а также с коническим растекателем и кольцевыми диафрагмами, при которых расчет следует выполнять по [11, приложение 3, таблица 18].

6.3.2 Начальное разбавление следует учитывать в следующих случаях:

- для напорных, сосредоточенных и рассеивающих выпусков СВ при соотношении скоростей в приемнике СВ (Vп) и в выходном сечении выпуска СВ(VВЫХ):

VВЫХ > 4 Vп;  (6.2)

- при абсолютном значении скорости потока в выходном сечении выпуска СВ более 2 м/с (при меньших скоростях расчет начального разбавления не производится).

6.3.3 Для отдельного напорного сосредоточенного выпуска СВ расчет кратности начального разбавления производится следующим образом:

- вычисляются отношения

UMAKC/Vп - 1 = (Vп + 0,15)/Vп - 1 и Vп/VВЫХ,  (6.3)

где UMAKC - максимальная скорость потока в выходном сечении выпуска СВ на оси струи, м/с;

- по номограмме (рисунок 6.1) находится отношение диаметра загрязненной струи (пятна) в створе начального разбавления (d) к диаметру выходного сечения выпуска СВ (dвых);

- по номограмме (рисунок 6.2) находится кратность начального разбавления (пНР) по известным соотношениям Vп/VВЫХ и d/dвых.

6.3.4 Для рассеивающего напорного выпуска СВ расчет кратности начального разбавления производится следующим образом:

- задаваясь числом выпускных отверстий оголовка выпуска СВ (Nотв) и скоростью потока в выходном сечении VВЫХ > 2 м/с, определяют диаметр выходного сечения:

   (6.4)

где qCB - суммарный расход СВ, сбрасываемых через выпуск СВ, м3/с;

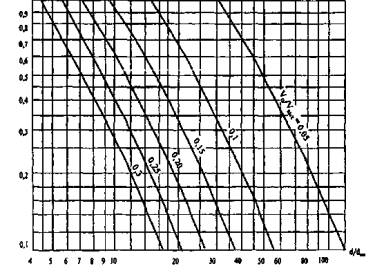

Рисунок 6.1 - Номограмма для определения диаметра струи в расчетном сечении

d/dвых

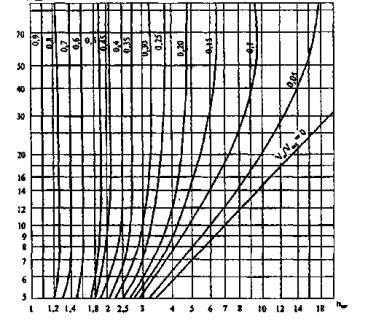

Рисунок 6.2 - Номограмма для определения начального разбавления в потоке

Рисунок 6.3 - Зависимость поправочного коэффициента от соотношения диаметра пятна и средней глубины воды в водотоке

- по номограмме (рисунок 6.1) находится соотношение d/dвых, затем по номограмме (рисунок 6.2) определяется кратность начального разбавления (nНР) для случая, когда диаметр пятна (d) меньше средней глубины воды в реке (Н) в зоне начального разбавления (при d > Н найденное значение кратности начального разбавления умножается на понижающий поправочный коэффициент (К), определяемый по рисунку 6.3).

6.3.5 Расстояние до створа начального разбавления (или протяженность зоны начального разбавления) может быть определено по формуле, м:

   (6.5)

6.4 Кратность начального разбавления для отдельных выпусков СВ, расположенных на водоемах

6.4.1 При наличии в водоемах устойчивых ветровых течений расчет кратности начального и общего разбавления, по [12], может быть произведен для двух случаев:

- при выпуске в мелководную часть или верхнюю треть глубины водоема (загрязненная струя распространяется вдоль берега под воздействием прямого поверхностного течения, имеющего одинаковое с ветром направление):

   (6.6)

где Vа - средняя многолетняя скорость ветра над водой, м/с;

Н - средняя глубина водоема на участке сброса и распространения СВ, м.

Примечание - При использовании зависимости (6.6) следует учитывать следующие условия: глубина зоны смешения не превышает 10 м, расстояние от выпуска СВ до расчетного створа вдоль берега не превышает 20 км, средняя глубина (Н) в зависимостях (6.6) и (6.7) определяется на участке, примыкающем к выпуску СВ, в зависимости от средней глубины водоема в соответствии с таблицей 6.1.

Таблица 6.1- Протяженность участка для определения средней глубины водоема

Средняя глубина водоема, м	Протяженность участка, примыкающего к выпуску СВ, на котором определяется глубина, м
3-4	100
5-6	150
7-8	200
9-10	250

- при выпуске в нижнюю треть глубины (загрязненная струя распространяется к береговой полосе против выпуска СВ под воздействием донного компенсационного течения, имеющего направление, обратное направлению ветра):

   (6.7)

Примечание - При использовании зависимости (6.7) следует учитывать следующие условия: глубина зоны смешения не превышает 10 м, расстояние от выхода СВ до берега против оголовка выпуска СВ не превышает 0,5 км.

6.5 Кратность основного разбавления для отдельных выпусков СВ, расположенных на водотоках

6.5.1 Кратность полного (максимального) разбавления выражается отношением суммы расходов СВ (qCB) и приемника СВ (QП) к расходу СВ:

   (6.8)

6.5.2 Кратность основного разбавления в расчетном створе:

   (6 9)

где γ - коэффициент смешения - безразмерный коэффициент, показывающий, какая часть расхода приемника СВ смешивается с СВ в максимально загрязненной струе расчетного створа.

6.5.3 Кратность разбавления в водотоке может быть выражена также избыточной концентрацией загрязнения в месте выпуска СВ к аналогичной концентрации в расчетном створе (пункте):
