Краткое описание функционирования охранного
абонентского комплекта ОКО-8-05 (версия Р830F).
небольшим объектом: квартира, коттедж или небольшой офис. Комплект состоит из базового блока ОКО-8П-05 (ББ) и блока клавиатуры «Paragon» (БК). Возможно подключение блока индикации ОКО-8И (БИ) версии V820 (см. схему подключения). ББ представляет собой 8-ми зонный охранный прибор, выполненный в металлическом корпусе со встроенным передатчиком и блоком бесперебойного питания. Состав комплекта ОКО-8-04 аналогичен комплекту ОКО-8-03, но отличается функционально.
Во-первых, управление режимом охраны производится только с помощью БК (электронные ключи «Touch Memory» не используются).
Во-вторых, реализован очень гибкий режим организации постановки под охрану части охранных зон, используя для этого восемь пользовательских кодов. Подобный режим был реализован в блоке расширения ОКО-8Р комплекта ОКО-8-01 (управление производилось ключами «Touch Memory»).
В-третьих, комплект поддерживает два протокола радио передачи: ОКО-1 и ОКО-2. Прибор может управляться девятью пользователями, посредством ввода на БК своего индивидуального четырёхзначного пользовательского кода (КОД-0… КОД-8). Для входа в режим программирования используется восьмизначный инженерный код (КОД-9).
Перед вводом пользовательского кода необходимо ввести номер (цифру 0…9) пользователя, при чём цифра «0» – для главного пользователя, «1»… «8» – для простых пользователей, «9» – для инженера.
При вводе первой цифры «номера пользователя» на цифровом индикаторе отображается символ «С» или «П», которые обозначают «Снят» с охраны или «Поставлен» в охрану данный пользователь. Для снятия с охраны необходимо ввести пять цифр пользовательского кода.
Для постановки в охрану необходимо ввести пять цифр пользовательского кода, а затем нажать на кнопку
«Выход», при этом на цифровом индикаторе индицируется номер нарушенной зоны (от 8 до 1) или знак «Н», означающий «нормальный» выход без нарушений. При постановке в полную охрану включается таймер «Выход». Пользователи делятся по статусу допуска к управлению режимами охраны: «высокий» статус позволяет производить постановку и снятие с охраны, а «низкий» статус разрешает только постановку в охрану. При постановке или снятии с охраны прибор передаёт на центральный пульт наблюдения сообщение, по которому определяется номер пользователя, выполнивший данные действия с прибором. Режим частичной охраны, когда с помощью конкретного пользовательского кода можно
«ставить» или «снимать» с охраны часть зон, включается параметром №00 бит 2 (см. табл.1.1). Управление частичной охраной производится восьмью пользовательскими кодами «1»… «8».
При включенном параметре «частичной охраны» необходимо для конкретного пользовательского кода (1…8) указать номера зон в параметрах №№ 06…13, которые будут ставиться в охрану и сниматься с охраны.
Включенный параметр №00 бит 3 позволяет включать несколько пользовательских частичных режимов одновременно. Этот режим можно использовать в офисах, когда с помощью пользовательских кодов можно независимо управлять постановкой и снятием конкретных кабинетов. Последний «уходящий» ставит весь объект на охрану.
При выключенном параметре №00 бит 3 одновременно может быть включена только одна пользовательская частичная охрана. Этот режим можно использовать в квартирах и коттеджах, когда ввод нового пользовательского кода выключает старый пользовательский режим охраны и включает новый режим частичной охраны. Повторный ввод одного пользовательского кода ставит весь объект на охрану. Главный пользовательский код «0» используется для полной постановки в охрану или полного снятия с охраны прибора. Принудительная постановка в полную охрану из режима частичной охраны не главным пользовательским кодам, т. е. кодами «1»… «8» производится путём ввода пяти цифр кода и нажатия на верхнею правую кнопку
перед нажатием на кнопку «Выход» . Индикаторы «Зона 1…8» блока ОКО-8И, соответствуют соответствующему пользовательскому коду и индицируют состояние «снят» (не горит) и «поставлен» (горит) конкретный частичный режим. При полном «снятии» все индикаторы погашены, а при полной «постановке» – все горят. Шлейфы 7 и 8 можно перевести в токовый режим, который используется для подключения дымовых извещателей. Для этого необходимо установить джамперы (перемычки) J1, J2 для шлейфа 7 и джамперы J3, J4 для шлейфа 8 в верхнее положение и установить соответствующие биты параметра №04 (см. табл. 1.4). Установив параметр №02/2 можно включить режим пропуска извещения о первой сработке пожарного шлейфа.
Таблица 1.
КОНФИГУРАЦИЯ ПРИБОРА ОКО-8П-04 (версия Р830F) | |||
Номер Параметра | Заводская установка | Описание параметра | |
«b» - битовые параметры (кн. «0»… «7» - выбор бита, кн. | |||
00 | 0000 0000 | Режимы работы (см. табл. 1.1) | |
01 | 0000 0000 | Не используется | |
02 | 0000 0000 | Режимы выходов «H», «F» и «S» (см. табл. 1.2) | |
03 | 0000 0000 | Не используется | |
04 | 0000 0000 | Вкл. токовых шлейфов (см. табл. 1.3) | |
05 | 0000 0000 | Вкл. звукового сигнала при сработке шлейфа (см. табл. 1.4) | Значения битов:
0 бит – 1-й шлейф 1 бит – 2-й шлейф 2 бит – 3-й шлейф 3 бит – 4-й шлейф 4 бит – 5-й шлейф 5 бит – 6-й шлейф 6 бит – 7-й шлейф 7 бит – 8-й шлейф |
06 | 0000 0000 | Шлейфы 1-й группы | Для каждой пользовательской группы выбрать шлейфы, которые будут блокироваться при снятии данной группы с охраны. Блокируются шлейфы с режимом отработки «Вход», «Проход» и «Охрана». |
07 | 0000 0000 | Шлейфы 2-й группы | |
08 | 0000 0000 | Шлейфы 3-й группы | |
09 | 0000 0000 | Шлейфы 4-й группы | |
10 | 0000 0000 | Шлейфы 5-й группы | |
11 | 0000 0000 | Шлейфы 6-й группы | |
12 | 0000 0000 | Шлейфы 7-й группы | |
13 | 0000 0000 | Шлейфы 8-й группы | |
«d» - 2-х знаковые десятичные параметры (кн. | |||
14 | 03 | Шлейф Ш1 (вход 1) | «Десятки» - коды отработки шлейфов (см. табл. 3.8) 0 – Авария 5 – ШВК / ШРВК 1 – Вход 6 – Вкл. «Тихий вход» 2 – Проход 7 – Пожар-1 / Пожар-2 3 – Охрана 8 – Пожар / Авария пож. шл. 4 – 24ч. охрана 9 – Блокировка «Единицы» – время реакции шлейфа: 0 – 50мс, 1 – 125мс, 2 – 250мс, 3 – 500мс, 4 – 750мс, 5 – 1000мс, 6 – 1500мс, 7 – 2000мс,8 – 3000мс, 9 – 4000мс |
15 | 03 | Шлейф Ш2 (вход 2) | |
16 | 03 | Шлейф Ш3 (вход 3) | |
17 | 03 | Шлейф Ш4 (вход 4) | |
18 | 03 | Шлейф Ш5 (вход 5) | |
19 | 03 | Шлейф Ш6 (вход 6) | |
20 | 03 | Шлейф Ш7 (вход 7) | |
21 | 03 | Шлейф Ш8 (вход 8) | |
«h» - 1…3-х знаковые десятичные параметры (от 0 до 255) | |||
22 | 30 | Длительность времени «Входа» (сек) | |
23 | 30 | Длительность времени «Выхода» (сек) | |
24 | 0 | Длительность времени «Аварийного Выхода» (0 – выкл., не менее 5) (мин) | |
25 | 30 | Длительность времени звукового сигнала «Тревога» в режиме «День» (сек) | |
26 | 60 | Длительность времени звукового сигнала «Тревога» в режиме «Ночь» (сек) | |
27 | 60 | Длительность времени звукового сигнала «Пожар» (0 – бесконечно) (сек) | |
28 | 10 | Время блокировки шлейфов при включении питания (0 – выкл.) (сек) | |
29 | 3 | Время блокировки шлейфов после передачи радиосообщения (0 – выкл.) (сек) | |
30 | 144 | Период передачи «Контрольного» сигнала (0 – выкл., 144 – 1сут.) (Т*10 мин) | |
31 | 3 | Кол-во повторов кода в одной передающей посылке (не более 8) | |
32 | 255 | Старший байт | «Адрес группы получателя» для протокола передачи ОКО-2. Программируются при установленном джампере S2 на плате ББ. |
33 | 255 | Младший байт | |
«С» - 4-х знаковые десятичные параметры (0000…9999) | |||
34 | 6930 | Абонентский номер блока | Программируются при установленном джампере S2 на плате управления ББ |
35 | XXXX | Старшие цифры инженерного кода | |
36 | YYYY | Младшие цифры инженерного кода | |
Команды управления инженерным режимом | |||
90 | Выход из программного режима без изменения текущих параметров | ||
91 | Заводские параметры №1 (13,33,33,33,33,33,33,53) | Варианты заводских параметров № 14…21 | |
92 | Заводские параметры №2 (13,33,33,33,33,33,53,73) | ||
93 | Заводские параметры №3 (23,33,33,33,33,63,53,73) | ||
94 | Заводские параметры №4 (43,43,43,43,43,43,43,43) | ||
95 | Заводские параметры №5 (73,73,73,73,73,73,73,73) | ||
96 | Запись в программный буфер заводского значения основного пользовательского кода | ||
97 | Запись в программный буфер всех заводских значений кодов | ||
98 | Запись в программный буфер текущих рабочих значений | ||
99 | Выход из программного режима с записью новых параметров из программного буфера | ||
- включить бит, кн.
- выключить бит)
- выбор «времени»)Таблица 1.1.
№ бита параметра, цифра индикатора и кнопка | Значение бита | Описание параметра № 00 |
0 | 1 | Разрешение анализа тампера ББ |
1 | 1 | Разрешение включения звуковой тревоги при сработке «Тампер ББ» |
2 | 1 | Разрешение режима «ЧО» (0 - простой режим «День» / «Ночь») |
3 | 1 | Разрешение нескольких ЧО (0 - только одна ЧО) |
4 | 1 | Разрешить передачу кодов «Вызов инженера» и «Вызов хозяина» |
5 | 1 | Запрет передачи «Тихой тревоги» |
6 | 1 | Разрешить повтор передачи события "НОЧЬ" через 10сек |
7 | 1 | Протокол радиопередачи «ОКО-2» |
Таблица 1.2.
№ бита параметра, цифра индикатора и кнопка | Значение бита | Описание параметра № 02 |
Выход «Н» - режим индикации охраны «День/Ночь» | ||
0 | 0/1 | Активен (открыт) в режиме «Ночь» / «День» |
1 | 1 | Светозвуковая индикация режимов охраны |
Выход «F» - режим оповещения «Пожар» | ||
2 | 1 | Пропуск извещения о первой пожарной отработке шлейфа |
3 | 1 | Включение пульсации активного состояния (меандр периода 0,5Гц) |
4 | 0/1 | Активен (открыт) при «Пожаре» / нет «Пожара» |
Выход «S» - режимы оповещения «Сирена» | ||
5 | 1 | Включение пульсации сирены |
6 | 1 | Включение сирены при пожарном оповещении |
7 | 1 | Включение 2 импульса сирены при постановке в режим «Ночь» и 1 импульс при включении таймера «Тихий вход» |
Таблица 1.3.
№ бита параметра, цифра индикатора и кнопка | Значение бита | Описание параметра № 04 |
0 | 1 | |
1 | 1 | |
2 | 1 | |
3 | 1 | |
4 | 1 | |
5 | 1 | |
6 | 1 | Включение токового режима шлейфа 7 |
7 | 1 | Включение токового режима шлейфа 8 |
Таблица 1.4.
№ бита параметра, цифра индикатора и кнопка | Значение бита | Описание параметра № 05 |
0 | 1 | Включение звукового оповещения при сработке 1-го шлейфа |
1 | 1 | Включение звукового оповещения при сработке 2-го шлейфа |
2 | 1 | Включение звукового оповещения при сработке 3-го шлейфа |
3 | 1 | Включение звукового оповещения при сработке 4-го шлейфа |
4 | 1 | Включение звукового оповещения при сработке 5-го шлейфа |
5 | 1 | Включение звукового оповещения при сработке 6-го шлейфа |
6 | 1 | Включение звукового оповещения при сработке 7-го шлейфа |
7 | 1 | Включение звукового оповещения при сработке 8-го шлейфа |

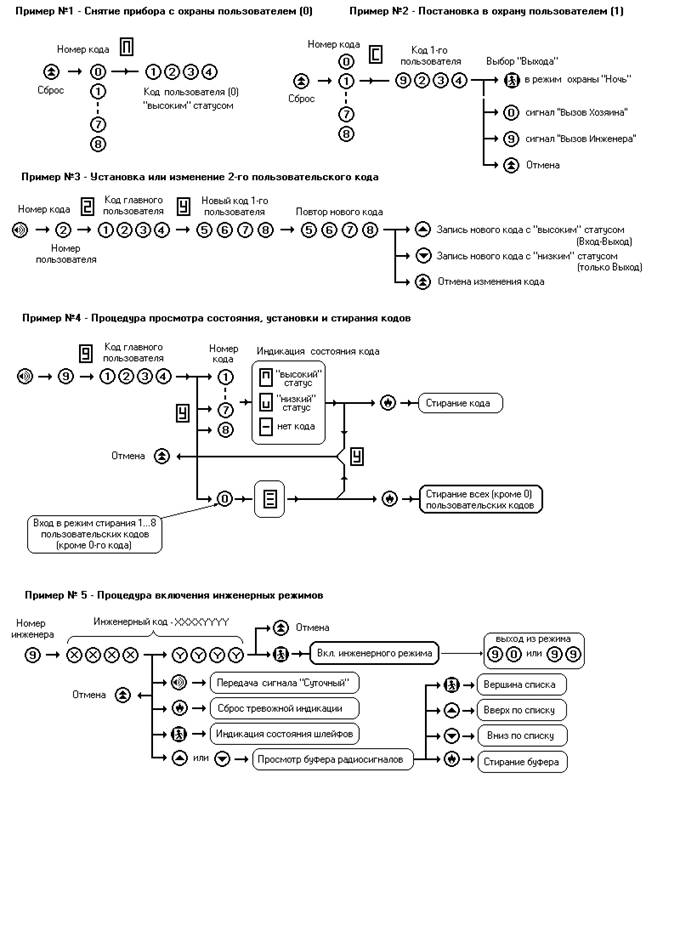

Основные режимы управления.
Схема подключения прибора
Схема подключения токовых пожарных шлейфов (см. п. 11):
