150W
Джордж SQ7JHM
Схема усилителя двухтактный с комплементарных пар транзисторов IRF9520 и IRF520. Система требует точного множество точек для работы на канализацию получить напряжение к нулю вольт измеряется с точки зрения веса.
Схема усилителя двухтактный с транзисторов IRF840. Система работает отлично и дает мощность 150W синусоидальный сигнал при сопротивлении 50 Ом. DL1 и DL2 реакторы имеют индуктивность 22mikroH, раны медный провод диаметром 1 мм антенны феррита стержня диаметром 8 мм. Tr2, делается обмотка бифилярный структура 8 мотков проволоки диаметром 1 мм Cu на тороидальный сердечник смешивать FT240-43.

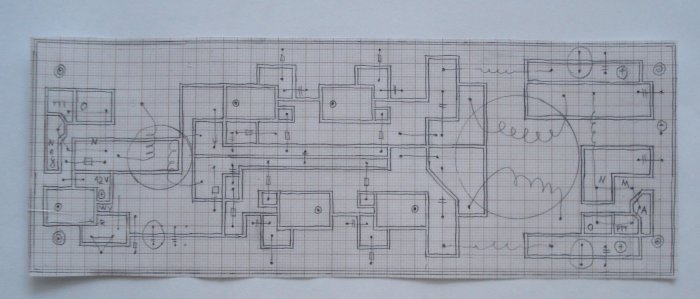

Графический дизайн печатной платы сделаны на бумаге.

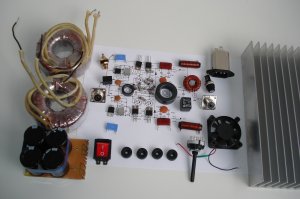

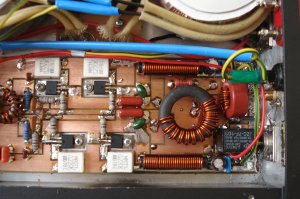

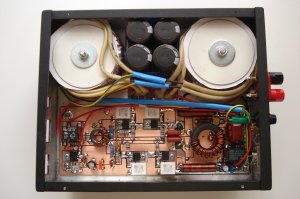

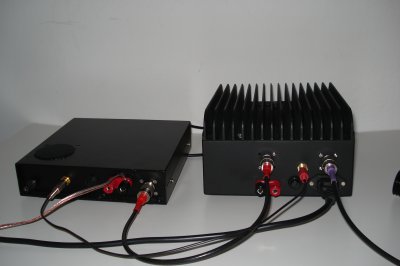

150W усилитель мощности транзистор IRF840 сделал. Я использовал четыре парных транзисторов. Блок питания расположен внутри корпуса и использует два трансформатора на 150 Вт каждый. Верхняя часть корпуса является теплоотвод, который рассеивает тепло от рабочих транзисторов. Переключение передач управления - прием был выполнен на реле 12V власти, идущему от выключателя PTT управления трансивером.
Метров
KF-ресиверы

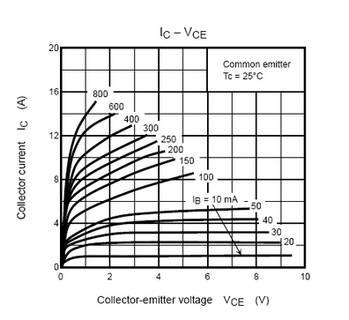

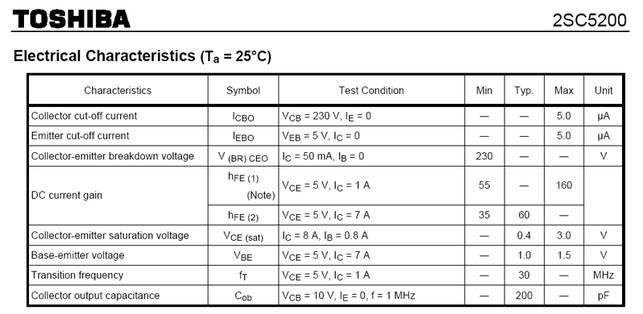

Транзисторов IRF-типа выполнен с возможностью работы переключатель, а не для усиления аналоговых сигналов. Параллельные соединения транзисторов часто вызывают проблемы из-за разницы в неравенстве характеристик транзисторов, используемых. Если вы один из них, потому что из параметров неравенства займет больше энергии, чем другой это может быть повреждена и привести к повреждению лавинный другим. Я решил отказаться от строительства усилителей на этих транзисторов. Поэтому следующий этап работы был поиск биполярных транзисторов и схемы усилителя высокой мощности в двухтактной конфигурации с двух транзисторов с тем, чтобы избежать хлопот в стабильности параллельного соединения транзисторов IRF-типа. Является ли усилитель с выходной мощностью 150 Вт с транзисторов 2SC5200. Предельная частота этих транзисторов Поэтому усилитель пропускная способность 30 МГц поддерживает только 80m и 40m. Я использовал стабилизированный источник питания 55V напряжения и выходного тока 8А. В ходе судебного разбирательства получил усилитель выходную мощность 180 Вт, действующего на сигнал синусоидальной частотой 3,7 МГц и 120 Вт при сигнала синусоидальной частотой 7,1 МГц.
150W ВЧ усилитель 2SC5200
Входной трансформатор одновременно наматывают Cu четыре провода с диаметром 0,7 мм. Три из них первичный контур и четвертый базовые мощности транзисторов. Система питается усилитель 55V нерегулируемого напряжения и полярности транзисторов и ток покоя появляется только при нажатии PTT. Значение тока покоя в 100 мА я создал. Вы можете установить это, изменив значение резистора 2,7 Ом звездочкой одновременного измерения напряжения на эмиттерных резисторов. Практически, я поставить резистор с сопротивлением резисторов 3,3 Ом параллельно Dokládal эти значения для получения требуемой ток покоя 100 мА излучателя. DL1 и DL2 дроссели имеют индуктивности 22mikroH и наматываются на стержне ферритовыми сердечниками с высокой проницаемостью Cu проволоки диаметром 0,6 мм. DL3 и DL4 дроссели имеют индуктивности 22mikroH и намотаны медным проводом диаметром 1 мм антенны феррита стержня диаметром 8 мм.
150W ВЧ усилитель IRF9520 IRF 520
