Типовая технологическая карта (ТТК) (стр. 2 )

Грузоподъемность крана на заданной высоте и вылете грузового крюка находят по формуле:

,

где - масса монтируемого элемента, т;

- масса такелажной оснастки (стропы траверсы, захваты и т. п.).

Минимальное требуемое расстояние от уровня стоянки крана до верха оголовка стрелы (высота подъема крюка) находят из выражения:

;

обозначение величин смотри рис.4.

Необходимый вылет крюка при требуемой высоте подъема определяют по формуле:

;

обозначение величин смотри рис.4.

Требуемую длину стрелы определяют из выражения:

;

обозначение величин смотри рис.4.

2.8. Для обеспечения устойчивости конструкций в процессе их монтажа и создания безопасных условий при выполнении монтажных работ на высоте применяют монтажные подмости и лестницы.

Подмости и лестницы устанавливают в местах соединения стропильных и подстропильных ферм с колоннами (смотри рис.5).

Рис.5. Монтажные лестницы и подмости, применяемые при монтаже

а - секционная приставная с площадкой;

б - секционная приставная с канатным захватом.

1 - лестница; 2 - колонна; 3 - ферма; 4 - подкрановая балка.

2.9. Для раскрепления плоских вертикально стоящих конструкций, к которым относятся фермы, применяют фиксирующие распорки. Распорку одним концом закрепляют винтовыми зажимами к верхнему поясу фермы (в коньковом узле) до ее подъема. Ко второму концу распорки привязывают канат-оттяжку. После установки фермы второй конец распорки поднимают и крепят к ранее смонтированной конструкции (смотри рис.6).

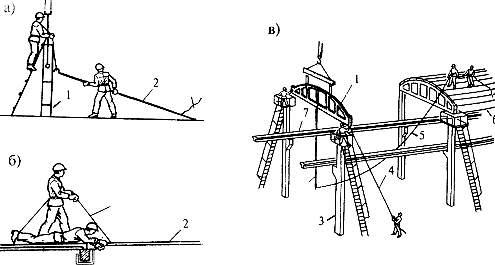

Рис.6. Применение фиксирующей распорки

для временного крепления стропильной фермы

а - крепление распорки к ферме перед ее подъемом;

б - установка фермы на колонну; в - временное крепление фермы распоркой:

1 - ферма; 2 - распорка; 3 - колонна; 4 - оттяжка;

5 - канат для подъема распорки; 6 - плита покрытия;

7 - подкрановая балка.

На фермы пролетом 18 м устанавливают по одной распорке, а при больших пролетах - по две. Кроме того, первую ферму раскрепляют расчалками. Расчалку привязывают к верхнему поясу фермы, а другим концом - к якорям, в качестве которых используют фундаменты или колонны. Пеньковые канаты-оттяжки привязывают около торцов фермы.

Вид распорок, их количество, способы установки и закрепления, а также число расчалок и величину их натяжения указывают в Проекте производства монтажных работ.

2.10. Для строповки ферм применяют траверсы с полуавтоматическими захватами, обеспечивающими дистанционную расстроповку. Стропуют ферму за верхний пояс, в узлах, где сходятся стойки и раскосы, - за две или четыре точки. Монтаж ферм выполняет бригада монтажников из пяти человек. К работе также привлекают сварщика (смотри рис.7).

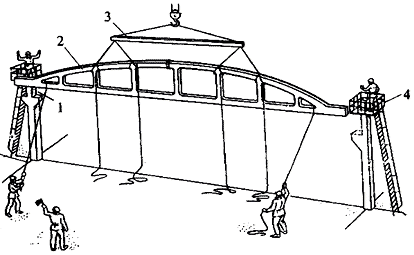

Рис.7. Установка и закрепление фермы на опорах колонны

1 - оттяжка; 2 - ферма; 3 - траверса; 4 - лестница с монтажной площадкой.

Подъем фермы машинист крана начинает по команде бригадира. При подъеме фермы ее положение в пространстве регулируют, удерживая ферму от раскачивания, с помощью канатов-оттяжек два монтажника. На высоте около 0,6 м над местом опирания ферму принимают два других монтажника (находящиеся на монтажных площадках, прикрепленных к колоннам), наводят ее, совмещая риски, фиксирующие геометрические оси нижних поясов ферм, с рисками осей колонн в верхнем сечении или с ориентированными рисками в опорном узле подстропильных ферм, и устанавливают в проектное положение. В поперечном направлении ферму при неоходимости смещают ломом без ее подъема. Для смещения фермы в продольном направлении ее предварительно поднимают. Расстроповку осуществляют после установки распорок и приварки связей к верхним поясам.

Для выверки и регулирования положения ферм на опоре применяют кондукторы, предварительно установленные на оголовки колонн (смотри рис.8).

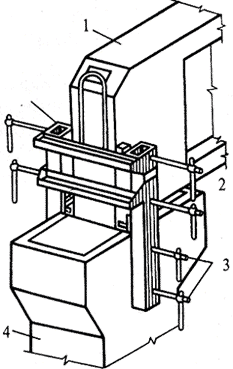

Рис.8. Кондуктор для временного закрепления и выверки ферм на колоннах

1 - ферма; 2 - регулировочные винты; 3 - зажимные винты; 4 - колонна.

Для опирания стропильных ферм на подстропильные в середине пролета на нижней полке подстропильной фермы имеются банкетки. Соединение стропильных и подстропильных ферм между собой производится путем сварки их закладных деталей (смотри рис.9).

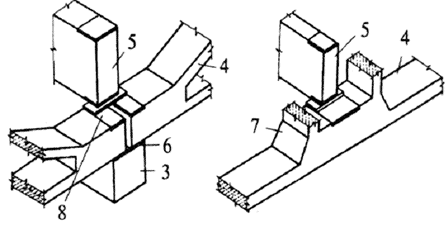

Рис.9. Узел опирания стропильной фермы на подстропильную

3 - колонна; 4 - подстропильная ферма; 5 - стропильная ферма;

6, 8 - закладные детали; 7 - банкетка.

2.11. После подъема, установки и выверки первую ферму раскрепляют расчалками, которые закрепляют за колонны (смотри рис.10).

Рис.10. Установка и раскрепление первых двух стропильных ферм

1 - поручень; 2 - стропильная ферма; 3 - стяжная муфта;

4 - инвентарная винтовая стяжка; 5 - подкрановая балка; 6 - расчалка.

Следующие фермы временно раскрепляют, соединяя друг с другом распорками, имеющими в осях жесткий размер 6 или 12 м. После установки первой пары ферм на них укладывают и закрепляют 3+4 плиты покрытия для создания начальной жесткой системы. После проверки положения конструкций сварщик вместе с одним из монтажников сваривает закладные детали. В каждом узле закладную деталь фермы приваривают к опорной плите колонны. Затем снимают все элементы временного крепления, т. е. все инвентарные распорки и расчалки удаляют по мере укладки и приварки плит покрытия.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1. Контроль и оценку качества работ при монтаже ферм выполняют в соответствии с требованиями нормативных документов:

#M12291 5200023СНиП 3.01.01-85#S*. Организация строительного производства;

#M12291 871001100СНиП 3.03.01-87#S. Несущие и ограждающие конструкции.

3.2. С целью обеспечения необходимого качества монтажа ферм монтажно-сборочные работы должны подвергаться контролю на всех стадиях их выполнения. Производственный контроль подразделяется на входной, операционный (технологический), инспекционный и приемочный. Контроль качества выполняемых работ должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля, и возлагается на руководителя производственного подразделения (прораба, мастера), выполняющего монтажные работы.

3.3. Фермы, поступающие на объект, должны отвечать требованиям соответствующих стандартов, технических условий на их изготовление и рабочих чертежей.

До проведения монтажных работ фермы, соединительные детали, арматура и средства крепления, поступившие на объект, должны быть подвергнуты входному контролю. Количество изделий и материалов, подлежащих входному контролю, должно соответствовать нормам, приведенным в технических условиях и стандартах. Этот контроль проводится с целью выявления отклонений от этих требований.

Входной контроль поступающих ферм осуществляется внешним осмотром и путем проверки их основных геометрических размеров, наличия закладных деталей, фиксирующих и строповочных устройств. Необходимо также удостовериться, что небетонируемые стальные закладные детали имеют защитное антикоррозийное покрытие. Закладные детали, монтажные петли и строповочные отверстия должны быть очищены от бетона. Каждое изделие должно иметь маркировку, выполненную несмываемой краской.

Фермы, соединительные детали, а также средства крепления, поступившие на объект, должны иметь сопроводительный документ (паспорт), в котором указываются наименование конструкции, ее марка, масса, дата изготовления. Паспорт является документом, подтверждающим соответствие конструкций рабочим чертежам, действующим ГОСТам или ТУ.

Результаты входного контроля оформляются Актом и заносятся в #M12291 855103204Журнал учета входного контроля материалов и конструкций#S.

3.4. В процессе монтажа необходимо проводить операционный контроль качества работ. Это позволит своевременно выявить дефекты и принять меры по их устранению и предупреждению. Контроль проводится под руководством мастера, прораба, в соответствии со Схемой операционного контроля качества монтажа ферм.

При операционном (технологическом) контроле надлежит проверять соответствие выполнения основных производственных операций по монтажу требованиям, установленным строительными нормами и правилами, рабочим проектом и нормативными документами.

Перед установкой ферм тщательно проверяют качество опорных поверхностей, их высотные отметки. Выверка ферм заключается в проверке правильности их установки в плане и по высоте. При выверке необходимо проверить вертикальность плоскости ферм и прямолинейность поясов для каждой установленной фермы. Прямолинейность поясов проверяют натяжением стальных проволок или шнура между опорными узлами ферм, а вертикальность - теодолитом. Не допускается применение не предусмотренных проектом подкладок для выравнивания монтируемых элементов по отметкам без согласования с проектной организацией.

Результаты операционного контроля должны быть зарегистрированы в #M12291 855100008Журнале работ по монтажу строительных конструкций#S.

3.5. По окончании монтажа ферм выполненные работы принимают по акту, к которому прилагают:

деталировочные чертежи ферм;

журнал работ по монтажу строительных конструкций;

акты приемки скрытых работ;

акты промежуточной приемки смонтированных ферм;

исполнительные схемы инструментальной проверки смонтированных ферм с нанесением на них отклонений от проекта, допущенных в процессе монтажа;
