Типовая технологическая карта (ТТК) (стр. 3 )

Каждый элемент должен иметь хорошо видимую маркировку, выполненную несмываемой краской при помощи трафаретов или резиновых штампов. На марке-штампе указываются предприятие-изготовитель, марка колонны, дата изготовления, номер контролера ОТК.

Результаты входного контроля оформляются Актом и заносятся в #M12291 855103204Журнал учета входного контроля материалов и конструкций#S.

3.4. В процессе монтажа необходимо проводить операционный контроль качества работ. Это позволит своевременно выявить дефекты и принять меры по их устранению и предупреждению. Контроль проводится под руководством мастера, прораба, в соответствии со Схемой операционного контроля качества монтажа колонн.

При операционном (технологическом) контроле надлежит проверять соответствие выполнения основных производственных операций по монтажу требованиям, установленным строительными нормами и правилами, рабочим проектом и нормативными документами.

В процессе монтажа колонн при помощи теодолита (нивелира), проверяется отклонение в нижнем сечении от рисок разбивочных или геометрических осей (смотри Рис.10).

Отклонение осей колонн в верхнем сечении - проверяется теодолитом в двух плоскостях (смотри Рис.11).

Результаты операционного контроля должны быть зарегистрированы в #M12293 0 855100008 0 0 0 0 0 0 0 0Журнале работ по монтажу строительных конструкций#S.

3.5. По окончанию монтажа колонн выполненные работы принимают по акту, к которому прилагают:

деталировочные чертежи колонн;

журнал работ по монтажу строительных конструкций;

акты приемки скрытых работ;

акты промежуточной приемки смонтированных колонн;

исполнительную схему планово-высотного положения стаканов фундаментов;

исполнительную схему планового и высотного положения колонн, с нанесением на ней отклонений от проекта, допущенных в процессе монтажа;

паспорта на колонны.

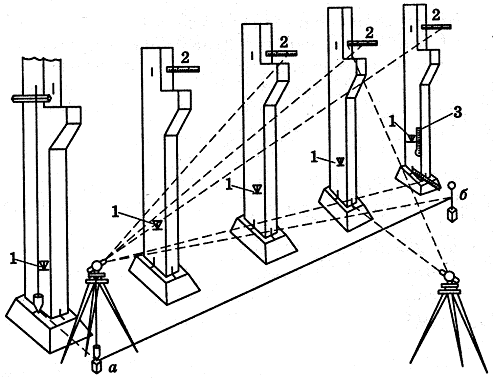

Рис.10. Схема выверки вертикальности и проектного положения колонн

в нижнем сечении - нивелир (рейка); в верхнем - теодолит (рейка)

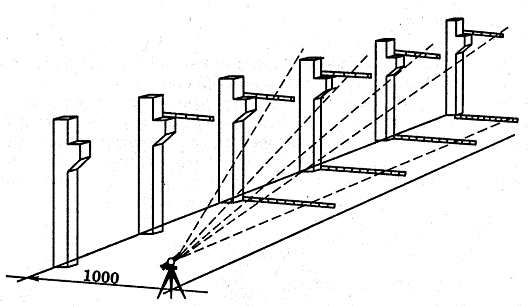

Рис.11. Проверка вертикальности колонн и положения их граней в продольной вертикальной плоскости

3.6. При инспекционном контроле надлежит проверять качество монтажных работ выборочно по усмотрению заказчика или генерального подрядчика с целью проверки эффективности ранее проведенного производственного контроля. Этот вид контроля может быть проведен на любой стадии монтажных работ.

3.7. Результаты контроля качества, осуществляемого техническим надзором заказчика, авторским надзором, инспекционным контролем и замечания лиц, контролирующих производство и качество работ, должны быть занесены в #M12291 855100008Журнал работ по монтажу строительных конструкций#S (Рекомендуемая форма приведена в #M12293 0 871001100 0 0 0 0 0 0 0 3617931742Приложении 1#S*, #M12291 871001100СНиП 3.03.01-87#S) и фиксируются также в #M12293 1 855103694 0 0 0 0 0 0 0 0Общем журнале работ#S (Рекомендуемая форма приведена в #M12293 2 5200023 0 0 0 0 0 0 0 2138969743Приложении 1#S*, #M12291 5200023СНиП 3.01.01-85#S*). Вся приемо-сдаточная документация должна соответствовать требованиям #M12291 5200023СНиП 3.01.01-85#S*.

3.8. Качество производства работ обеспечивается выполнением требований к соблюдению необходимой технологической последовательности при выполнении взаимосвязанных работ и техническим контролем за ходом работ, изложенным в Проекте организации строительства и Проекте производства работ, а также в Схеме операционного контроля качества работ.

Контроль качества монтажа ведут с момента поступления конструкций на строительную площадку и заканчивают при сдаче объекта в эксплуатацию.

3.9. Пример заполнения Схемы контроля качества монтажных работ, приведен в таблице 2.

Таблица 2

#G0Наименование операций подлежащих контролю	Предмет, состав и объем проводимого контроля, предельное отклонение	Способы контроля	Время проведения контроля	Кто контролирует
Монтаж колонн	Смещение осей колонн относительно разбивочных осей - 8 мм. Отклонение осей колонн от вертикали в верхнем сечении - 20 мм. Разность отметок верха колонн - 14 мм Кривизна колонны - 0,0013 расстояния между точками закрепления.	теодолит, рулетка, нивелир	Во время монтажа	Прораб Геодезист Лаборант
	Надежность временного крепления	визуально
	Качество бетонных работ	Лаборат.

3.10. На объекте строительства должен вестись Общий журнал работ, Журнал авторского надзора проектной организации и Журнал работ по монтажу строительных конструкций, Журнал геодезических работ.

4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И МАШИННОГО ВРЕМЕНИ

4.1. Пример составления калькуляции затрат труда и машинного времени на производство монтажных работ приведен в таблице 3.

Таблица 3

#G0N п/п	Обоснование, шифр ЕНиР, ГЭСН	Наименование работ	Ед. изм.	Объем работ	на единицу измерения	Затраты труда на весь объем
					чел.-час.	маш.-час.	чел.-час.	маш.-час.
1.	07-03-002-2	Монтаж колонн одноэтажных зданий массой до 3,0 т	1т	54,0	6,44	1,40	347,76	75,60
		ИТОГО:					347,76	75,60

4.2. Затраты труда и времени подсчитаны применительно к "Государственным элементным сметным нормам на строительные работы" (ГЭСН-2001, #M12291 1200006029Сборник 7#S, Бетонные и железобетонные конструкции сборные).

5. ГРАФИК ПРОИЗВОДСТВА РАБОТ

5.1. Пример составления графика производства работ приведен в таблице 4.

Таблица 4

#G0N п/п	Наименование работ	Ед. изм.	Объем работ	Т/емкость на объем чел. - час.	Название и количество бригад (звеньев)	Месяц начала и окончания работ, продолжительность работ дни,
1.	Монтаж колонн одноэтажных зданий массой до 3,0 т.	1 т	54,0	423,36	Монтажник - 4 чел.

5.2. При составлении графика производства работ рекомендуется выполнение следующих условий:

5.2.1. В графе "Наименование технологических операций" приводятся в технологической последовательности все основные, вспомогательные, сопутствующие рабочие процессы и операции, входящие в комплексный строительный процесс, на который составлена технологическая карта;

5.2.2. В графе "Принятый состав звена" приводится количественный, профессиональный и квалификационный состав строительных профессий для выполнения каждого рабочего процесса и операции в зависимости от трудоемкости, объемов и сроков выполнения работ.

5.2.3. В графике работ указываются последовательность выполнения рабочих процессов и операций, их продолжительность и взаимная увязка по фронту работ во времени.

5.2.4. Продолжительность выполнения комплексного строительного процесса, на который составлена технологическая карта, должна быть кратной продолжительности рабочей смены при односменной работе или рабочим суткам при двух - и трехсменной работе.

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Потребность в машинах и оборудовании.

6.1.1. Механизация строительных и специальных строительных работ должна быть комплексной и осуществляться комплектами строительных машин, оборудования, средств малой механизации, необходимой монтажной оснастки, инвентаря и приспособлений.

6.1.2. Средства малой механизации, оборудование, инструмент и технологическая оснастка, необходимые для выполнения монтажных работ, должны быть скомплектованы в нормокомплекты в соответствии с технологией выполняемых работ.

6.1.3. Примерный перечень основного необходимого оборудования, машин, механизмов, и инструментов для производства монтажных работ приведен в таблице 5.

Таблица 5

#G0N п/п	Наименование машин, механизмов, станков, инструментов и материалов	Марка	Ед. изм.	Количество
1.	Кран автомобильный, Q=25,0 т	#M12293 0 812400770 69585345 3869381518 354166565 2079520129 4294771360 4096570525 1120581982 3491211457КС-55713-4#S	шт.	1
2.	Строп двухветвевой, Q=10,0 т	2СК-10,0	"	1
3.	Оттяжки из пенькового каната	d=15+20 мм	"	2
4.	Молоток слесарный стальной	#M12291 1200016702ГОСТ 2310-77#S*	"	2
5.	Чертилка	ГОСТ 24473-80	"	2
6.	Линейка измерительная металлическая	#M12291 1200004030ГОСТ 427-75#S*	"	2
7.	Рулетка измерительная металлическая	#M12291 1200004328ГОСТ 7502-98#S*	"	1
8.	Уровень строительный УС2-II	#M12291 9054168ГОСТ 9416-83#S	"	2
9.	Отвес стальной строительный	#M12291 9054167ГОСТ 7948-80#S	"	2
10.	Рамочный захват	РК-2	"	1
11.	Каски строительные		"	4
12.	Жилеты оранжевые		"	4
