Ремонтно-строительные работы (стр. 3 )

Допускаемые отклонения:

— отклонение отметок опорных узлов ригелей, балок— 10 мм;

— прогиба (кривизны) между точками закрепления сжатых участков ригеля или балки — 0,0013 длины закрепленного участка, но не более 15 мм;

— ровности поверхности со стороны потолка при проверке двухметровой рейкой -- 5 мм.

Указания по производству работ

СНиП 3.03.01-87 п. 3.21 Альбом 69 НП Ленжилпроекта

Стальные конструкции должны быть огрунтованы и окрашены на предприятии-изготовителе. Окраске не подлежат зоны монтажной сварки на ширину 100 мм по обе стороны от шва и части стальных конструкций, подлежащие обетонированию.

Изготовленные конструкции должны быть замаркированы в соответствии с чертежами КМД.

Предприятие-изготовитель стальных конструкций обязано выдать сер­тификаты на конструкции. Металлическая балка по нижним полкам должна быть обернута сеткой «Рабица» для штукатурного слоя.

Плиты укладываются по металлическим балкам на слой цементного раствора М100 толщиной не более 20 мм, с совмещением поверхности смежных плит вдоль шва со стороны потолка. Замоноличивание стыков плит производится таким же раствором.

При пролете балок свыше 5,0 м до 7,5 м устанавливаются связи из арматуры 020 мм посередине пролета, при пролете от 7,6 до 9,0 м — в каждой трети пролета. Величина опирания балок на стену — по проекту, но не менее 250 мм. При пролете балок свыше 6,0 м под их опорные части необходимо устанавливать опорные подушки.

Усиление кирпичных столбов и простенков

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подгото­вительные работы	Проверить: — наличие документа о качестве на металл; — соответствие сечения элементов кар­каса обоймы проектным с учетом разме­ров столба или простенка;	Визуальный Технический осмотр	Паспорт (серти­фикат), проект, общий журнал работ
	— удаление существующей штукатурки, четвертей под установку обоймы.	Визуальный
Усиление кирпич­ных стол­бов и про­стенков	Контролировать: — сплошность нанесения раствора под элементы обоймы; — втапливание уголков в раствор при их установке (плотность прилегания, верти кальность уголков);	Визуальный Измерительный	Общий журнал работ
	— разогрев поперечных планок, качест­во сварки планок к уголкам.	Технический осмотр
Приемка выполнен­ных работ	Проверить: — фактическое положение смонтиро­ванной обоймы;	Визуальный, измерительный	Акт приемки вы­полненных работ
	— качество сварочных соединений и антикоррозионных покрытий.	То же
Контрольно-измерительный инструмент: рулетка, линейка металлическая, уровень, отвес.
Операционный контроль осуществляют: мастер (прораб). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), предста­вители технадзора заказчика.

Технические требования

СНиП 3.03.01-87 п. 7.90, табл. 34

Допускаемые отклонения:

— поверхностей и углов от вертикали на всю высоту столба или про­стенка — ±10 мм;

— горизонтальных стягивающих полос от горизонтали на 1 м плоскости в любом направлении — ±5 мм.

Указания по производству работ

Альбом 24 НТ-2/75 Ленжилпроекта

Перед установкой обоймы углы кирпичной кладки и зоны установки поперечных планок очищаются от существующей штукатурки. Четверти в простенках сбиваются. Под металлические уголки обоймы наносится це­ментный раствор, в который втапливаются уголки. Поперечные планки перед установкой и приваркой к уголкам предварительно нагреваются. Сечение уголков и пластин принимается по проекту. Расстояние между планками (Ь) выполняется согласно проекту. При отсутствии размера в проекте планки устанавливаются на рассто­янии, равном толщине столба, простенка (Ь), т. е. Н = Ь.

Горизонтальные планки привариваются к уголку по всему периметру нахлестки (фланговый шов).

Пластины должны привариваться перпендикулярно к уголкам.

Установка металлических перемычек

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подгото­вительные работы	Проверить: — наличие документа о качестве на металлические изделия;	Визуальный	Паспорт (серти­фикат), общий журнал работ
	— соответствие размеров проектным, наличие антикоррозионной защиты;	Визуальный, измерительный
	— наличие разметки, определяющей проектное положение перемычек.	- » -
Установ­ка метал­лических перемычек	Контролировать: — поочередность пробивки борозды, отметку опорной площадки, глубину борозды;	Визуальный, измерительный	Общий журнал работ
	— размер опирания;	Измерительный
	— установку стягивающих болтов, по­лос;	Визуальный
	— наличие на перемычке сетки «Рабица» под штукатурку.	То же
Приемка выполнен­ных работ	Проверить: — фактическое положение смонтиро­ванных перемычек;	Измерительный	Акт приемки вы­полненных работ
	— внешний вид элементов.	Визуальный
Контрольно-измерительный инструмент: рулетка, линейка металлическая, отвес, нивелир.
Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), предста­вители технадзора заказчика.

Технические требования

СНиП 3.03.01-87, табл. 14

Допускаемые отклонения:

— отметок опорных узлов—±10 мм;

— в разнице длин площадок опирания— 10 мм;

— смещений перемычек из плоскости стены — 15 мм;

— опирание перемычек (обоих концов) на стену должно быть не менее 250 мм.

Указания по производству работ

Альбом 24-НТ-2/75 Ленжилпроекта

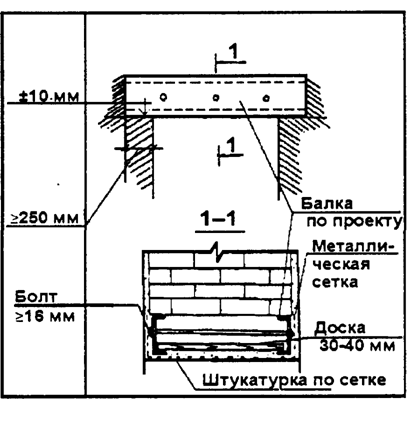

Перемычки должны быть стянуты между собой болтами на половине высоты (по краям и в середине перемычки). Допускается сварка перемычек полосой, но обязательно по верхним и нижним полкам.

Перед установкой перемычки обтягиваются сеткой «Рабица», для нане­сения штукатурного слоя.

Зазор между вновь установленной перемычкой и вышележащей кладкой должен быть тщательно заделан кирпичом на растворе или бетоном. Не допускается пробивка борозды на всю толщину стены. Установка произ­водится в два приема: вначале пробивается борозда и устанавливается перемычка с одной стороны — с заделкой зазора, затем с другой стороны стены — с установкой болтов и их затяжкой. Запрещается пробивка проема до установки перемычек, ее затяжки и заделки зазоров между перемычкой и вышележащей кладкой стены.

Стягивающие болты и полосы должны привариваться перпендикулярно к продольной оси перемычки. Изгиб болтов и полос не допускается.

Монтаж лестниц на металлических косоурах

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подгото­вительные работы	Проверить: — наличие документа о качестве на изделия;	Визуальный	Паспорта (серти­фикаты), общий журнал работ
	— соответствие размеров изделий про­ектным;	Измерительный
	— разметку проектных положений;	То же
	— очистку опорных поверхностей ранее смонтированных конструкций от мусо­ра, грязи, снега и наледи;	Визуальный
Монтаж лестниц на метал­лических косоурах	Контролировать: — соответствие отметок установки ба­лок, уклонов косоуров проектным; — качество сварных соединений, задел­ки концов балок;	Измерительный Технический осмотр	Общий журнал работ, журнал сварочных работ
	— горизонтальность и вертикальность ступеней, высоту подступенков;	Измерительный
	— вертикальность решетки.	Визуальный, измерительный
Приемка выполнен­ных работ	Проверить: — фактическое положение смонтиро­ванных косоуров и площадок (откло­нение от разметки, определяющей про­ектное положение элементов на опорах);	Измерительный, каждый элемент	Исполнительная геодезическая схема, акт осви­детельствования скрытых работ
	— качество сварочных соединений и антикоррозионных покрытий.	Технический осмотр
Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир, уровень, катетомер.
Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе выполнения работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), предста­вители технадзора заказчика.

Технические требования
