Методический план

УТВЕРЖДАЮ

Начальник ПЧ

ФГКУ « отряд ФПС

по области»

МЕТОДИЧЕСКИЙ ПЛАН

Проведения занятий с л/с караула

ПЧ

ТЕМА: Назначение, устройство, принцип действия, техническая характеристика и порядок использования гидроэлеватора Г-600

Время занятия: 1ч

Руководитель занятия:

Вид занятия: теоретическое

Цель занятия: Отработать тему с л/с караула

Место проведения: учебный класс

Литература используемая при проведении занятия:

№ п/п	Наименование мероприятия	Время мин
1	Организационный момент	10мин
2	Изучение материала	40мин
3	Разбор занятий	10мин

№ п/п	Учебные вопросы	Время мин	Содержание вопроса
1	Проверка л/с караула	10 мин	Построить группу, осмотреть внешний вид. Объявить тему и цель занятия. Подготовить снаряжение.

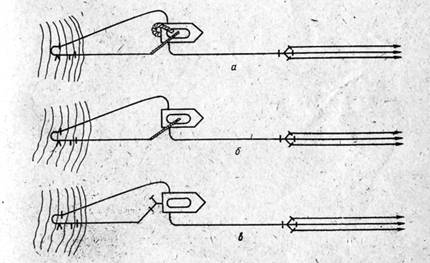

3	Отработка упражнения	40 мин	Назначение Гидроэлеватор Г-600 предназначен для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20м и удалены от пожарного автомобиля на расстояние до 100 м. Гидроэлеватор может забирать воду из водоисточников с небольшой глубиной (5-10 см). Это свойство гидроэлеваторов позволяет использовать их для откачки воды, пролитой при тушении пожара. Устройство Гидроэлеватор Г-600 состоит из корпуса, на котором шпильками закреплены колено и диффузор со смесительной камерой. Внутри корпуса установлена коническая насадка, через которую проходит поток рабочей жидкости, подаваемой от центробежного насоса ПА. Эжектируемая жидкость из открытого водоисточника через всасывающую сетку поступает в вакуумную камеру и далее вместе с потоком рабочей жидкости перемещается в смесительную камеру и диффузор. Для соединения гидроэлеватора пожарными рукавами предусмотрены на колене гидроэлеватора и диффузора муфтовые соединительные головки. Техническая характеристика гидроэлеватора Г-600А Производительность при давлении в напорной линии перед гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин, не менее...... 600 Рабочий расход воды при давлении 0,8 МПа (8 кгс/см2), л/мин ................................................................................550 Рабочее давление, МПа (кгс/см2) ............................................. 0,2 - 1,2 Давление за гидроэлеватором при производительности 600 л/мин, не менее...................................... 0,17 Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 1,2 (12 кгс/см2) ..................................................................................... 19 0,2 (2 кгс/см2) ...................................................................................... 1,5 Условный проход, мм, патрубка: входного................................................................................................ 70 выходного............................................................................................. 80 Габариты, мм, не более: длина ................................................................................................... 680 ширина................................................................................................ 290 высота...................................................................................................160 Масса, кг, не более .............................................................................. 5,6 Струя воды от насоса подводится к колену и, выходя из сопла, создает в камере смешивания диффузора разрежение, в результате которого в камеру поступает определенное количество воды через сетку - эжектируемой расход. Подаваемая от насоса и эжектируемая вода смешивается и из гидроэлеватора поступает в цистерну. Из цистерны вода отбирается насосом. Часть ее вновь направляется в гидроэлеватор, а другая часть может быть использована для целей пожаротушения. Периодические испытания должны проводиться не реже одного раза в год и после ремонта. На каждом гидроэлеваторе, на видном месте должна быть нанесена маркировка, содержащая следующие данные: а) инвентарный номер; б) дата проведенного испытания; в) номер пожарной части; Маркировка должна сохраняться в течение всего срока службы Г-600. Нанесение инвентарного номера на металлический корпус гидроэлеватора производится путем кернения или гравировки. Допускается нанесение даты испытания, номера пожарной части краской. Нанесение инвентарного номера на металлический корпус водосборника стирающимися, выцветающими средствами (маркер, фломастер) запрещается. Г-600 подвергают испытаниям в следующем порядке: а) внешний осмотр; Поверхности литых деталей не должны иметь трещин, посторонних включений и других дефектов, влияющих на прочность и герметичность водосборников и ухудшающих их внешний вид. На поверхностях литых деталей допускаются отдельные раковины глубиной не более 25% от толщины стенки детали, наибольший размер которых не превышает 3 мм для наружных поверхностей. На внутренних поверхностях сопла и диффузора Г-600 раковины не допускаются. Заливы, наросты, литники должны быть зачищены заподлицо с поверхностью отливок. Решетка должна быть изготовлена из проволочной сетки с номинальным размером ячейки в свету 5 мм. Проволока сетки диаметром 1,2 мм — из высоколегированной стали. б) проверка прочности и герметичности корпуса Г-600; Проверку на прочность и герметичность Г-600 проводят на стенде в течение 2 мин при заглушенных отверстиях диффузора (входного и со стороны решетки). Г-600 должен выдерживать гидравлическое давление 1,5МПа (15кгс/см2). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях деталей и в местах соединений. При отсутствии стенда гидравлического испытания проверку производить визуально. в) проверка работоспособности Г-600; Проверку работоспособности Г-600 рекомендуется проводить на открытых водоемах. Соедините между собой обе половины всасывающего рукава, которым комплектуется пожарная автоцистерна, и присоедините один конец его к всасывающему патрубку насоса. Опустите второй конец всасывающего рукава через люк в цистерну, предварительно наполненную водой. Присоедините к одному из напорных патрубков насоса напорный рукав Æ 66 мм. Присоедините к колену Г-600 свободный конец рукава. Присоедините второй напорный прорезиненный рукав Æ 77 мм одним концом к диффузору Г-600, а другой конец его соедините с жестким рукавом для работы автоцистерны от гидранта. Опустите свободный конец этого рукава в цистерну через люк. Опустите гидроэлеватор с присоединенными рукавами в водоем, из которого будет производиться отбор воды, на максимально возможную глубину, но, не допуская касания сетки гидроэлеватора с поверхностью дна водоема. Присоедините ко второму напорному патрубку насоса напорный рукав Æ 66 мм (или Æ 77 мм), к свободному концу которого подсоедините ручной ствол РС-70 или через трехходовое разветвление три ствола РС-50. Произведите после сборки гидроэлеваторной системы пуск ее в работу, для чего запустите насос аналогично его запуску при заборе воды из открытых водоемов. Откройте (по возможности быстро) задвижку, при достижении необходимого давления воды в насосе. Откройте задвижку после того, как по напорному рукаву присоединенному к диффузору Г-600, начнет поступать вода и цистерна наполнится. При этом вода начнет поступать к стволу. Производите в дальнейшем задвижкой регулировку расхода воды, подаваемой на ствол с тем, чтобы он ее превышал величину эжектируемого расхода, так как в противном случае цистерна начнет опорожняться и произойдет срыв работы гидроэлеваторной системы. Г-600 должен обеспечить бесперебойную работу одного ствола с насадкой диаметром 19 мм (РС-70) или трех стволов с насадкой диаметром 13 мм (РС-50). Учитывайте потери напора на длине линий свыше 20 м. В случае, когда длина напорных линий превышает 20 м, эти потери напора на один напорный прорезиненный рукав (20 м) составляют: при расходе 600 л/мин - 0,7 кгс/см2; при расходе 480 л/мин - 0,5 кгс/см2; при расходе 360 л/мин - 0,35 кгс/см2; при расходе 240 л/мин - 0,2 кгс/см2. Учитывайте при решении вопроса о длине рукавных линий то обстоятельство, что производительность гидроэлеватора возрастает с увеличением его погружения под уровень воды. Так, при погружении под уровень на 5 м, номинальная производительность увеличивается до 780 л/мин. Пользуйтесь этим обстоятельством при заборе воды из глубоких водоемов. Схема гидроэлеваторной системы. Результаты испытаний заносятся в журнал испытаний ПТВ и оформляются актом (для рукавных водосборников необязательно), который должны содержать: а) дату испытаний; б) инвентарный номер обозначение Г-600 подвергнутого испытанию; в) порядок испытания; г) перечень нормативных документов, на основании которых проводились испытания; д) результаты испытаний. Наиболее распространены схемы подключения гид­роэлеватора к автоцистерне при заборе воды из водо­источника с использованием всасывающего рукава, стационарного трубопровода и водосборника: Схема с использованием всасывающего рукава применяется при значительных расходах воды на пожар. Из цистерны вода через всасывающий рукав забирается насосом и рабочая часть ее через напорный патрубок подается к гидроэлеватору, от ко­торого вместе с эжектируемой водой поступает вновь в цистерну. Эжектируемая часть воды направляется через второй патрубок насоса в очаг пожара. Степенью открытия вентиля на этом патрубке регулируется рас­ход воды на пожар при постоянном контроле ее уровня в цистерне. Если он падает, то на тушение пожара отбирается количество воды, превышающее количество эжектируемой жидкости. Гидроэлеватор Г-600 обеспечивает работу одного ствола со спрыском диаметром 19 мм или трех стволов со спрыском диаметром 13 мм. При незначительных расходах воды на пожар вода из цистерны подается через трубопровод, соединяющий цистерну с всасывающей полостью центробежного на­соса. При работе цистерна используется как промежуточная емкость, которая обеспечивает устойчивую работу гидроэлеваторных систем. При значительных расходах воды на пожар водо­сборник устанавливают на всасывающий патрубок на­соса и используют цистерны только на период запуска гидроэлеваторной системы. Перед пуском системы зажимают рукавную линию у водосборника, а при поступлении воды к нему освобождают ее. Для устойчивой работы гидроэлеваторной системы необхо­димо во всасывающей полости центробежного насоса поддерживать давление не менее 50 кПа. При уборке воды из помещений гидроэлеваторная система может работать от гидранта, рабочую и эжектируемую воду при этом сливают в канализацию. Для увеличения подачи воды на пожар параллельно под­ключают гидроэлеваторы с помощью разветвления и рукавных линий. Гидроэлеваторы включают в работу последовательно. При эксплуатации гидроэлеваторных систем могут возникнуть неисправности, вызывающие срыв работы систем в целом или уменьшение эжектируемого расхода воды. Наиболее - распространенными причинами этого являются: заломы рукавных линий, быстрое открытие задвижки насоса для подачи воды на пожар, недостаточное рабочее давление на насосе, превышение расхода воды на пожар над эжектируемым расходом, засорение всасывающей сетки, превышение предельной высоты.
4	Заключительная часть	10 мин	Уборка ПТВ и места проведения занятий. Построение л/с, подведение итогов, объявление и выставление оценок. При подведении итогов кратко проанализировать работу всего л/с и отдельных пожарных. Разобрать наиболее характерные ошибки и наметить пути их устранения.

Пособия и оборудование используемые на занятии:

Составил:

Руководитель занятия:
