ОПОРА Модель 1,2 на земле ПАСПОРТ СБАР 6.126.018-02 ПС

Чистополь 2007 г.

ОПОРА Модель 1,2 на земле

ОПОРА ПРЕДНАЗНАЧЕНА ДЛЯ УСТАНОВКИ АНТЕНН НА ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ (на плоской крыше, земле)

ДЛЯ АНТЕНН ДИАМЕТРОМ 1,2 МЕТРА; ПОСАДОЧНЫЙ ДИАМЕТР МАЧТЫ ОПОРЫ 73 мм; ОПОРА ПОЗВОЛЯЕТ ВРАЩАТЬ АНТЕННУ ПО АЗИМУТУ НА 360О; ПОКРЫТИЕ ЭМАЛЬ ПФ 115 – обычное исполнение; ПОРОШКОВОЕ ПОКРЫТИЕ – исполнение «люкс»; МАССА ОПОРЫ 163 кг.

Лист 2х700х700

КОМПЛЕКТ ПОСТАВКИ

Поз.	Наименование	Обозначение	Кол-во	Примечание
1	Труба	СБАР 3564.01.00	1 шт.
2	Уголок	СБАР 8.665.068	4 шт.
3	Уголок	СБАР 8.665.069	4 шт.
4	Уголок	СБАР 3564.00.04	2 шт.
5	Уголок	СБАР 3564.00.04 -01	2 шт.
6	Уголок	СБАР 3564.00.06	4 шт.
7	Лист	СБАР 3564.00.07	4 шт.
8	Болт	М12х35	24 шт.
9	Гайка	М12	28 шт.
10	Шайба	12	28 шт.
11	Шайба пружинная	12Г	20 шт.
12	Шпилька	М12х150	2 шт.
	Паспорт	СБАР 6.126.018-02ПС	1 экз.

Примечание: При установке опоры на земле для увеличения опорной плоскости поставляется комплект металлических листов 2х700х700.

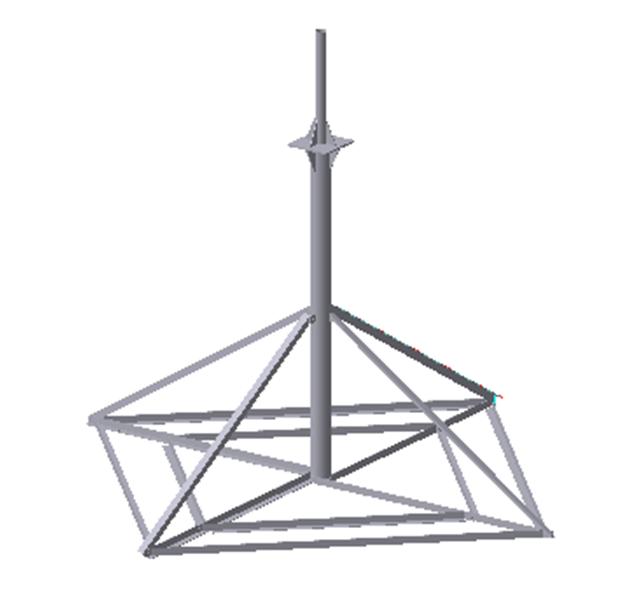

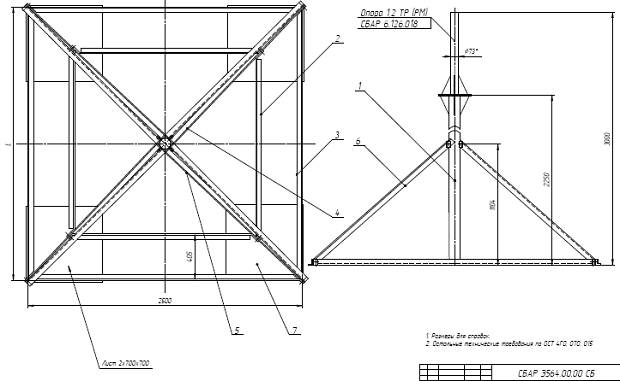

ОБЩИЙ ВИД ОПОРЫ

Свидетельство о приемке

Опора 1,2 на земле

соответствует чертежам СБАР 6.126.018

и признана годной к эксплуатации.

1

М. П. Дата выпуска______________

2	2
3



4

4

5

Подпись лица,

6

6

ответственного

7

8

8

за приемку ___________________
