Настройки DIP-переключателей

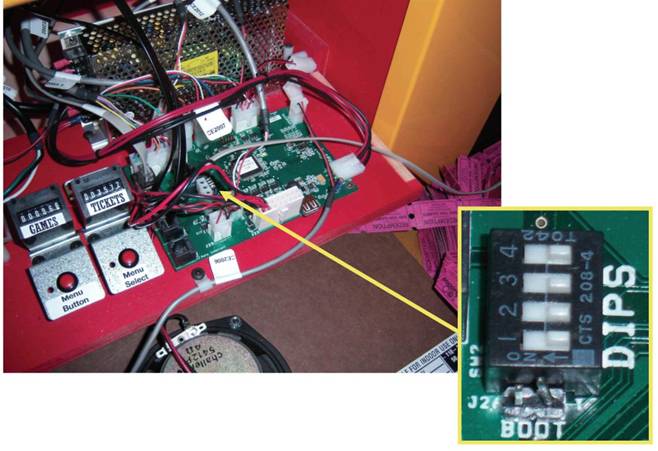

Откройте переднюю дверцу автомата, чтобы получить доступ к DIP-переключателям, размещенным на главной плате.

*Исходные настройки отмечены серым цветом.

DIP 4

Не настраивать

ON

OFF

DIP 3

Не настраивать

ON

OFF

DIP 2

Нью-Джерси – Одиночные кредиты / Невыданные билеты

ON

OFF

DIP 1

Улучшенное табло (необходимо обновление ПО)

ON

OFF

Подробное описание работы

Главное меню

1. Откройте главное меню, нажав и удерживая в течение 4 секунд кнопку “MENU BUTTON”, находящуюся за передней дверцей автомата.

2. Переключение между пунктами меню, показанными на 4-символьном дисплее, осуществляется путем повторного нажатия кнопки “MENU BUTTON”.

3. Для входа в подменю и переключения между его пунктами (подробно описанными ниже) нажимайте кнопку “MENU SELECT").

n1

Стоимость игры в монетах

n14

0 - [Н/Д]

n2

Громкость звука

n15

0 - [Н/Д]

n3

Громкость в рекламном режиме

n16

1 - [Н/Д]

n4

Время активации рекламного режима

n17

Время на бросок мяча

n5

Схема выдачи билетов

n18

0 - [Н/Д]

n6

Утешительные призы

n19

0 - [Н/Д]

n7

Уменьшать кол-во выдаваемых билетов вдвое

n20

Задержка после окончания игры

n8

Выдача установленного количества билетов (Нью-Джерси)

n21

Показ результатов последней игры

n9

Сохранять данные о кредитах / невыданных билетах

n22

Статистика

n10

Мячей за игру

n23

Сброс статистики

n11

0 - [Н/Д]

n24

Диагностика

n12

0 - [Н/Д]

n25

Восстановить настройки в исходное положение

n13

0 - [Н/Д]

N1 – Стоимость игры в монетах

Переключайтесь между настройками меню при помощи кнопки “menu select”, пока не будет выделен пункт n1.

НЕ нашли? Не то? Что вы ищете?

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

Кредиты

за одну игру

1

2

3

4

5

6

7

8

Цена

одну игру

0,25$

0,50$

0,75$

1,00$

1,25$

1,50$

1,75$

2,00$

N2 – Громкость в игровом режиме

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n2.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

0

(ОТКЛ)

1

2

3

4

5

6

7

Отвечает за громкость звука в игровом режиме, то есть после того, как в автомат была опущена монета. При выборе параметра будет воспроизводиться звуковой эффект, демонстрирующий выбираемый уровень громкости

N3 – Громкость в рекламном режиме

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n3.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

0

(ОТКЛ)

1

2

3

4

5

6

7

При помощи данной настройки изменяет громкость звука в пассивном режиме, то есть когда автомат не используется.

Указанные звуки предназначены для привлечения игроков.

При выборе параметра будет воспроизводиться звуковой эффект, демонстрирующий выбираемый уровень громкости.

N4 – Время активации рекламного режима

Переключайтесь между пунктами при помощи кнопки “menu select”, пока не будет выделен пункт n4.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

Рекламные звуковые

эффекты

воспроизво-дятся

каждые:

Откл.

Секунды

Минуты

0

30

1

5

10

15

N5 – Схемы выдачи билетов

Переключайтесь между пунктами при помощи кнопки “menu select”, пока не будет выделен пункт n5.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

Схема

#

Очки

0

100

150

200

250

300

350

400

450

500

600

700

800

900

90

140

190

240

290

340

390

440

490

590

690

790

890

Билеты

0

Билеты не выдаются (включает принтер при его наличии)

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

2

1

2

3

4

5

6

7

8

9

10

25

50

75

100

3

1

2

3

4

5

6

7

10

15

25

50

100

150

1000

4

1

3

5

7

9

11

13

15

17

20

25

50

75

100

5

2

4

6

8

10

12

14

16

18

20

30

40

50

100

6

2

4

5

6

10

12

14

16

18

25

50

75

100

1000

7

3

4

5

6

7

8

10

15

20

30

50

100

250

1000

8

4

5

6

7

8

9

10

15

20

25

35

50

100

1000

N5 – Схемы выдачи билетов (продолжение)

Схема

#

Очки

0

100

150

200

250

300

350

400

450

500

600

700

800

900

90

140

190

240

290

340

390

440

490

590

690

790

890

Билеты

9

6

8

10

12

15

20

30

50

70

100

200

300

500

1000

10

4

8

10

16

20

24

28

32

36

40

60

80

100

200

11

4

8

10

12

14

18

20

25

30

35

50

75

100

1000

12

6

8

10

16

20

22

24

26

30

35

50

100

120

1000

13

6

8

10

12

14

16

20

30

40

60

100

200

500

2000

14

8

16

20

24

28

36

40

50

60

70

100

150

200

2000

15

12

16

24

32

40

44

48

52

60

70

100

200

240

2000

16

8

10

12

14

18

22

30

35

40

50

60

70

80

100

17

8

10

12

14

16

18

20

22

24

26

28

30

50

250

18

0

0

1

1

1

2

2

3

4

6

10

20

30

50

19

0

1

1

2

2

2

3

3

3

4

5

10

20

50

20

1

1

2

2

3

3

4

4

5

6

7

8

9

500

21

1

1

2

3

4

5

6

7

8

9

10

15

23

25

22

1

2

3

4

5

6

7

8

9

10

15

20

25

50

23

2

3

4

5

6

7

8

9

10

11

12

15

20

1000

24

2

3

4

5

6

8

10

12

14

16

18

20

25

30

25

3

4

5

6

7

8

9

10

12

14

16

20

25

30

N6 – Утешительные призы

Переключайтесь между пунктами при помощи кнопки “menu select”, пока не будет выделен пункт n6.

Выберите выделенный пункт при помощи кнопки “menu button”. Выход из меню осуществляется путем переключения между оставшимися пунктами меню (последний из них - n25).

*Исходные настройки отмечены серым цветом.

Утешительные призы (билеты), выдаваемые за игру, вне зависимости от ее результатов.

0

1

2

3

4

5

6

7

8

9

N7 – Уменьшать кол-во выдаваемых билетов вдвое

Переключайтесь между пунктами при помощи кнопки “menu select”, пока не будет выделен пункт n7.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

Данная настройка необходима в случае, если в игровом зале ценность одного билета равняется “2” (двум). При активации настройки и делении количества билетов на два, округление ведется в меньшую сторону: при выигрыше 5 билетов, ценность каждого из которых равняется 2, выдается всего два билета)

Откл

Вкл

0

1

N8 – Выдача установленного количества билетов

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n8.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

0

5

6

7

8

9

10

11

12

13

14

15

При активации данное настройки автомат будет выдавать конкретное количество билетов за игру.

Данная настройка имеет приоритетное действие над настройками схем билетов (n5) или утешительных призов (n6).

N9 – Сохранять данные о кредитах / невыданных билетах

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n9.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

При активации данной функции и после отключения питания, в памяти автомата сохраняются данные о невыданных билетах.

*Данная настройка теряет свою силу и постоянно находится во включенном положении, если DIP-переключатель 2 переведен в положение ON (см. страницу 8).

0

1

Откл

Вкл

N10 – Мячей за игру

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n10.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

3

4

5

6

7

8

9

N11 – Бесплатная игра для режима лиги

[0] - настройка не действует в Goal Rush

N12 – Очков за призовой талон #1

[0] - настройка не действует в Goal Rush

N13 – Очков за призовой талон #2

[0] - настройка не действует в Goal Rush

N14 – Очков за призовой талон #3

[0] - настройка не действует в Goal Rush

N15 – Очков за призовой талон #4

[0] - настройка не действует в Goal Rush

N16 – Резак принтера Вкл/Откл

[0] - настройка не действует в Goal Rush

N17 – Время на бросок мяча

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n17.

Выберите выделенный пункт при помощи кнопки “menu button”. Выход из меню осуществляется путем переключения между оставшимися пунктами меню (последний из них - n25).

*Исходные настройки отмечены серым цветом.

При активации данной настройки на каждый бросок будет отводиться определенное количество времени. Если бросок не делается в течение отведенного времени, игрок не получает очков. Таймер броска активируется только после оплаты игры.

Откл.

Секунды

Минуты

0

30

1

2

3

5

N18 – Печать очков

[0] - настройка не действует в Goal Rush

N19 – Начало игры по нажатию кнопки

[0] - настройка не действует в Goal Rush

N20 – Задержка после окончания игры

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n20.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

*Исходные настройки отмечены серым цветом.

При активации данной настройки с окончанием игры будет запускаться таймер, препятствующий запуску новой игры, или переходу в рекламный режим.

Секунды

5

6

7

8

9

10

N21 – Показ результатов последней игры

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n21.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

При активации данной настройки во время работы рекламного режима на табло будут выводиться результаты последней игры.

0

1

Откл

Вкл

N22 – Статистика игры

Переключайтесь между пунктами меню при помощи кнопки “menu select”, пока не будет выделен пункт n22.

Сохранение настроек осуществляется при помощи кнопки “menu”: переключайтесь между всеми пунктами, вплоть до n25, пока не покинете меню.

S1

Общее количество игр

S12

Попаданий в корзину 9 (45K-49K очков)

S2

Общее количество выданных билетов

S13

Попаданий в корзину 10 (50K-59K очков)

S3

Среднее количество билетов, выдаваемых за игру

S14

Попаданий в корзину 11 (60K-69K очков)

S4

Попаданий в корзину 1 (0K-9K очков)

S15

Попаданий в корзину 12 (70K-79K очков)

S5

Попаданий в корзину 2 (10K-14K очков)

S16

Попаданий в корзину 13 (80K-89K очков)

S6

Попаданий в корзину 3 (15K-19K очков)

S17

Попаданий в корзину 14 (90K очков)

S7

Попаданий в корзину 4 (20K-24K очков)

S18

Н/Д

S8

Попаданий в корзину 5 (25K-29K очков)

S19

Н/Д

S9

Попаданий в корзину 6 (30K-34K очков)

S20

Н/Д

S10

Попаданий в корзину 7 (35K-39K очков)

S21

Н/Д

S11

Попаданий в корзину 8 (40K-44K очков)

N23 – Сброс статистики

Чтобы сбросить статистические данные, сохраняемые в меню настроек n16, нажмите и удерживайте кнопку “select” в течение 3 секунд.

На дисплее появится сообщение о сбросе статистики.

После завершения операции все данные, представленные в подпунктах 1-17, будут сброшены ("0").

N24 – Режим диагностики

В режиме диагностики может быть протестирован каждый из датчиков, установленных на различных компонентах автомата.

При активации датчика или переключателя, на дисплее будет появляться соответствующий код.

Если ни один из переключателей не был активирован, на дисплее будет показан прочерк.

При активации более чем одного переключателя, их коды будут отображаться на дисплее по очереди.

Датчик / компонент

Показания на дисплее

Датчик на цели: 1000 очков

1

Датчик на цели: 2000 очков

2

Датчик на цели: 10000 очков

3

Датчик на цели: 2000 очков

4

датчик на цели: 5000 очков

5

датчик на цели: 4000 очков

6

датчик на цели: 4000 очков

7

Датчик попадания мяча

b

Датчик вбрасывания мяча

r

Переключатель нижнего раздаточного устройства

L

Кнопка Start

o

Переключатель монетоприемника

C

Переключатель купюроприемника

d

N25 – Возврат к исходным настройкам

Чтобы выполнить сброс всех настроек, в меню N25 нажмите и удерживайте кнопку “select” в течение 3 секунд. На дисплее появится сообщение о завершении или отмене сброса.

Показания дисплея:

--

dEF

Результат:

Сброс не выполнен

Сброс выполнен
