Степень защиты IP по ГОСТ 14254-96 (МЭК 529-89)

Степень защиты IP по ГОСТ 14254-96  (МЭК 529-89)

Классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твердых предметов (включая защиту людей от доступа к опасным частям изделий и защиту электрооборудования внутри оболочки от попадания посторонних твердых предметов) и от проникновения воды (защиту электрооборудования внутри оболочки от вредных воздействий в результате проникновения воды) обуславливает и вводит ГОСТ 14254-96 МЭК 529-89  "Степени защиты, обеспечиваемые оболочками (код IP). Межгосударственный совет по стандартизации, метрологии и сертификации"

Степень защиты, обеспечиваемая оболочкой, указывается кодом IP следующим образом (Состав кода IP):

	IР	2	3	С	Н
Буквы кода (Международная
защита) (International Protection)
Первая характеристическая цифра
(цифры от 0 до 6 либо буква X)
Вторая характеристическая цифра
(цифры от 0 до 8 либо буква X)
Дополнительная буква (при
необходимости) (буквы А, В, С, D)
Вспомогательная буква (при
необходимости) (буквы Н, М, S, W)

При отсутствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо XX, если опущены две цифры).
Дополнительные и (или) вспомогательные буквы опускают без замены.

При использовании более одной дополнительной буквы применяют алфавитный порядок.
Если оболочка обеспечивает различные степени защиты в зависимости от расположения оборудования, предусмотренного различиями в монтаже, соответствующие степени защиты должны быть указаны изготовителем в инструкции для каждого случая монтажа.

Элементы кода IP и их обозначения:

Элемент	Цифры или	Значение для защиты оборудования	Значение для защиты людей
Буквы кода	IP	-	-
Первая характеристическая цифра		От проникновения внешних твердых предметов:	От доступа к опасным частям:
	0	нет защиты	нет защиты
	1	диаметром >=50 мм	тыльной стороной руки
	2	диаметром >=12,5 мм	пальцем
	3	диаметром >=2,5 мм	инструментом
	4	диаметром >=1 мм	проволокой
	5	пылезащищенное	проволокой
	6	пыленепроницаемое	проволокой
Вторая характеристическая цифра		От вредного воздействия в результате проникновения воды:	-
	0	нет защиты	-
	1	вертикальное каплепадение	-
	2	каплепадение (номинальный угол 15°)	-
	3	дождевание	-
	4	сплошное обрызгивание	-
	5	действие струи	-
	6	сильное действие струй	-
	7	временное непродолжительное погружение	-
	8	длительное погружение	-

Распространенные примеры кода IP:

IP21 - Защита от прикосновения рукой (пальцем) со способностью выдерживать вертикальные брызги воды (технически это обычный распределительный шкаф, например навесного исполнения);
IP44 - Защита от прикосновения инструментом/проволокой более 1мм со способностью выдерживать брызги воды со всех направлений (технически это можно представить как уличный выключатель);

IP54 – пылезащищенность со способностью выдерживать брызги воды со всех направлений


IP65 - полная защита от попадания пыли со стойкостью к направленному воздействию струей воды (Фара автомобиля, уличный бокс для узла учета);

IP67 - полная пыленепроницаемость со стойкостью к временному погружению в воду

.

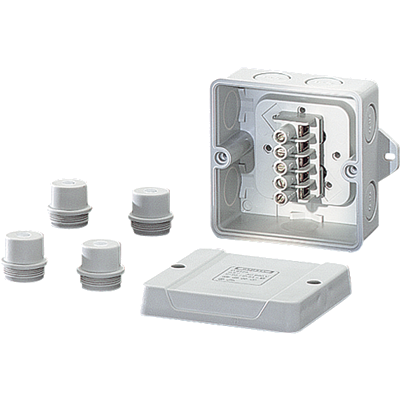

Пример распаечной коробки открытой установки IP65 с гермитичными сальниками и затягивающейся крышкой:

Памятка - Степень защиты IP
