Оператор должен знать, как останавливать станок в условиях нормальной работы и дополнительно в аварийных ситуациях.

6.1 Отсоединение от магистрали сжатого воздуха

Станок должен отсоединяться от магистрали подачи сжатого воздуха только у регулятора давления на оборудовании для ввода сжатого воздуха. Когда станок отсоединяется от магистрали подачи сжатого воздуха, оставшийся в нём под давлением воздух выпускается.

6.2 Нормальная остановка

Станок остановится в конце рабочего цикла после освобождения ножной педали.

Убедитесь, что пуансон возвратился в своё нормальное положение остановки.

Не производите на станке никаких работ до тех пор, пока он полностью не остановится.

6.3 Аварийная остановка

Аварийная остановка производится в любое момент работы станка при помощи освобождения ножной педали.

Убедитесь, что пуансон возвратился в своё нормальное положение остановки.

Не пытайтесь производить на станке какие-либо процедуры до тех пор, пока он полностью не остановится.

Информируйте лицо, ответственное за проведение технического обслуживания станка, в случаях, если станок не работает правильно, чтобы можно было предпринять необходимые действия для решения той проблемы, которая вызвала аварийную ситуацию.

Если освобождение педали не изолирует станок от системы пневматики, то все контуры должны считаться находящимися под давлением.

Персонал по проведению технического обслуживания станка должен снова запустить его в работу после осмотра контура пневматики и проверить, чтобы работа была безопасной.

6.4 Аварийные ситуации

6.4.1 Пожар

Не применяйте воду для тушения огня на данном станке. Применяйте только углекислый газ СО2 или соответствующие вещества для тушения загораний на машинном оборудовании.

Если станок подвергся воздействию огня, то специализированным персоналом должна быть проведена тщательная проверка его безопасности, а повреждённые детали должны быть заменены. Только квалифицированный персонал должен вновь запускать станок в работу.

6.4.2 Наводнение или погружение в воду

Немедленно отсоедините станок от подачи сжатого воздуха. Полностью осушите станок и защитите металлические детали от коррозии соответствующими защитными материалами.

Станок должен быть тщательно проверен специализированным персоналом, а повреждённые детали должны быть заменены. Запускать станок в работу должен только квалифицированный персонал.

6.5 Временный период остановки

Отсоедините станок от подачи сжатого воздуха. Заземлите станок для того, чтобы избежать опасности электростатических разрядов.

Смажьте все движущиеся детали и нанесите защитное покрытие на все незащищённые поверхности для того, чтобы воспрепятствовать появлению коррозии.

Укройте станок подходящими чехлами от пыли.

После нанесения защитного покрытия на оснастку и оборудование, поместите их в герметичный контейнер для предотвращения коррозии.

После простоя в течение длительного периода станок должен быть тщательно проверен и снова запущен в работу только персоналом, имеющим соответствующую квалификацию.

7. УТИЛИЗАЦИЯ

Станок должен быть утилизирован в соответствии с действующими правилами той страны, в которой он эксплуатируется.

Страны Европейского Сообщества обязаны соблюдать действующие требования этого Сообщества.

В отношении утилизации станка действуют следующие директивы Европейского Сообщества:

- директива 91/156/СЕЕ, касающаяся утилизации материалов;

- директива 91/689/СЕЕ, касающаяся утилизации опасных материалов;

- директива 94/62/СЕЕ, касающаяся упаковки и утилизации упаковки.

При утилизации станка, идентификационная табличка со знаком СЕ, а также поставленная со станком техническая документация должны быть уничтожены.

7.1 Требования к утилизации станка

7.1.1 Демонтаж

Снимите со станка всю оснастку и оборудование.

Удалите анкерные болты крепления станка к полу и перемещайте станок, как это описано в соответствующем разделе данного руководства.

7.1.2 Правильная утилизация

а) Удалите масло из системы гидравлики и утилизируйте его соответствующим образом.

б) Свяжитесь с компанией СОМЕС, чтобы она могла установить, соответствует ли станок современным требованиям в отношении стандартов безопасности, а также необходимость её возможной модификации перед повторным использованием. Станок не может быть перепродан без одобрения изготовителя. Компания СОМЕС должна дать одобрение на продажу подержанного станка, на котором имеется маркировка СОМЕС.

8. ОПИСАНИЕ СТАНКА

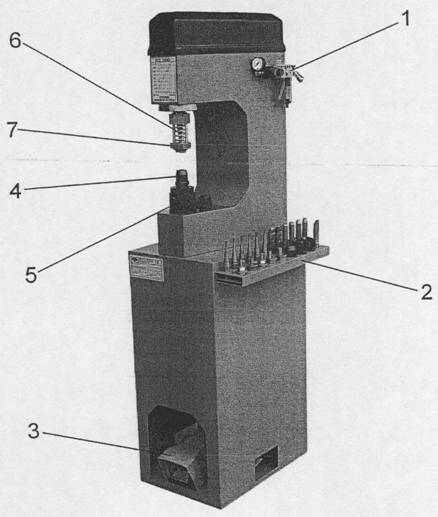

8.1 Описание

НАИМЕНОВАНИЕ	ПОЗ.
Оборудование для ввода сжатого воздуха	1
Поднос для пуансонов	2
Ножная педаль управления	3
Формующая матрица	4
Обойма – держатель формующей матрицы	5
Плунжер - держатель пуансона	6
Пружинная защита зоны прижима	7

8.2  Защита инструмента

Станок оборудован:

Ø  пружинным защитным устройством для зоны работы пуансона.

9. ГИДРОПНЕВМАТИЧЕСКИЙ КОНТУР

Станок управляется при помощи гидропневматической системы, соединённой с магистралью подачи сжатого воздуха. Нажатие педали впускает сжатый воздух в цилиндр, в котором он, расширяясь, обеспечивает движение плунжера.

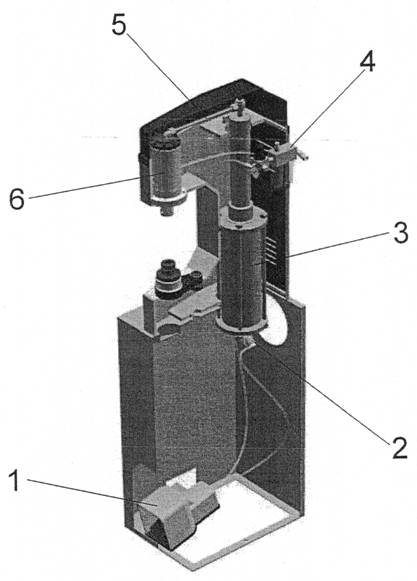

9.1  Описание гидропневматического контура

НАИМЕНОВАНИЕ	ПОЗ.
Педаль	1
Быстродействующий клапан	2
Цилиндр воздух-масло	3
Фильтр-группа ввода смазки	4
Пластмассовый кожух	5
Цилиндр плунжера - держателя пуансона	6

10. ЭКСПЛУАТАЦИЯ СТАНКА

Для того, чтобы предотвратить риски, которые могут возникнуть при эксплуатации станка, все операторы должны быть снабжены защитными средствами, как это указано в данном руководстве.

Производственные операции должны выполняться только квалифицированным персоналом. Отвлекать оператора во время работы станка может оказаться опасным. Не допускать своего отвлечения является обязанностью оператора. На данном станке не должны работать те, кто не прочёл данное руководство. Операторы должны хорошо усвоить содержащиеся в данном руководстве инструкции и рекомендации. Рабочие инструкции и требования, содержащиеся в данной главе, должны быть дополнением к базовым знаниям станка, изложенным в последующих главах. Все наладки инструмента и регулировки должны производиться только квалифицированным персоналом. В случае поломки станка, определение причины поломки и последующий ремонт должны производиться только персоналом, имеющим соответствующую квалификацию.

Оператор не должен полагаться на визуальную проверку станка для того, чтобы убедиться, что он остановлен. Единственным безопасным способом убедиться в том, что станок остановлен, является осмотр органов его управления.

НЕ ЗАХОДИТЕ в зону работы станка после того, как начался цикл его работы.
