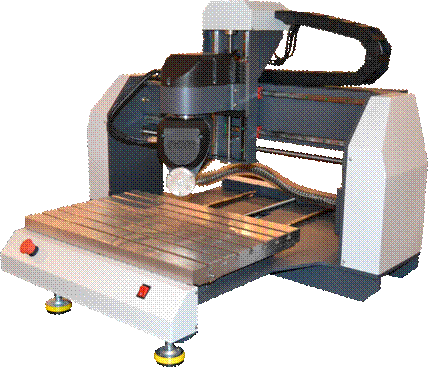

Фрезерно – пильный 4-осевой станок с ЧПУ Роутер 6040СП Cерво
Наименование | Кол-во | Стоимость, руб | ||||||||||||||||||||||||||||
Станок Роутер 6040С Серво:
| 1 | 1 120 000 | ||||||||||||||||||||||||||||
Шпиндель - мотор Роутер, Серво 400 w, ER 20, 16/150 Hz, 1.8 Nm, 220V. + 2 (две) прецизионных цанги 6.0 и 8.0 мм ER 20, 100-9.000 об./мин | 1 | 571 100 | ||||||||||||||||||||||||||||
Прецизионная гайка ER 20 с балансировочным механизмом для высокоскоростной обработки | 1 | 8 900 | ||||||||||||||||||||||||||||
Прецизионная ось (С) на базе специальной площадки вращения, привод ЧПУ с программной фиксацией в любой позиции положения оси по (С) с вращением вокруг оси (Z) в диапазоне от -180 град. до + 180 градусов. | 1 | 610 000 | ||||||||||||||||||||||||||||
Цена комплектации стоимость оборудования не включает НДС | 2 310 000 |
Дополнительные опции:
Опции СОЖ: поддон под станок с фильтрующим устройством | 1 | 45 000 |
Система подачи СОЖ | 1 | 50 000 |
Промышленный стол – шкаф на виброопорах 1200х1000х650 мм | 1 | 46 000 |
ЦС (Центральная смазка направляющих и ШВП ) | 1 | 194 000 |
Подготовка под аспирацию | 1 | 20 000 |
Пульт ручного управления станка | 1 | 20 000 |
Вакуумный съемный матричный стол (двух зонный, вакуумная система выбирается отдельно) | 1 | 145 000 |
Вакуумный стол с матричными зонами (4-х зонный, вакуумная система выбирается отдельно) | 1 | 195 000 |
Вакуумная система 4 м3 + фильтр + фитинги | 1 | 90 000 |
Вакуумная система от 4 м3/час + три присоски | 1 | от 135 000 |
Воздушная система охлаждения | 1 | 65 000 |
Армированный прозрачный шланг диаметр 40мм, 1 метр | 1 | 520 |
Датчик установки Z координаты TOOL SENSOR | 1 | 15 000 |
Подготовка для подключения датчика установки Z координаты TOOL SENSOR. | 1 | 5 000 |
Лицензионное ПО Delcam ArtCAM Express | 1 | 20 000 |
Стойка трех/четырех осевого ЧПУ «Балт-Систем» | 1 | 290 000 |
Стойка трех/четырех осевого ЧПУ «Титан» | 1 | 290 000 |
Стойка ЧПУ «Балт-Систем» | 1 | 490 000 |
Стойка ЧПУ «Титан» | 1 | 490 000 |
3D сканер ScanPoint (производство Роутер) | 1 | 290 000 |
Камера для установки нулевых точек и коррекции угла положения заготовки на базе интерфейсной платы ЧПУ производства «Роутер» | 1 | 155 000 |
Университетский сетевой комплект ГеММа-3D 1х1 Проф (с возможностью подключения пяти пользователей) (для учебных заведений) | 1 | 55 000 |
Лицензионное ПО: Система геометрического моделирования и программирования обработки для станков с ЧПУ ГеММа-3D 1х1 Проф + тех. поддержка | 1 | 45 000 |
Лицензионное ПО: Система геометрического моделирования и программирования обработки для станков с ЧПУ ГеММа-4D 1х1 Проф + тех. поддержка | 1 | 60 000 |
Обучение работе с ПО ГеММа-3D (г. Зеленоград/ г. Жуковский), 1 рабочий день | 1 | 20 000 |
Индивидуальное обучение (1 сотрудник/1 рабочий день) на территории Роутер | 1 | 20 000 |
Индивидуальное обучение (1 сотрудник/1 раб. день) на территории заказчика (Москва и МО) | 1 | 40 000 |
Запуск оборудования (1 станок) на территории заказчика (Москва и М. О.), (1 рабочий день) | 1 | 40 000 |
Запуск оборудования (1 станок) + индивидуальное обучение (1 сотрудник) на территории заказчика (Москва и М. О.). | 1 | 60 000 |
Транспортировочная тара (для станка Роутер 6040С), надежная упаковка из бруса(100мм) и фанеры (толщиной 18мм) | 1 | 38 500 |
Диагностика станка (для клиентов послегарантийного обслуживания) на территории производителя | 1 | 2 900 |
Смазка SKF, туба 400 гр | 1 | 3 000 |
Смазка HIWIN G01, туба 400 гр | 1 | 5 500 |
Продление гарантии с выездом сервисного инженера | 1 | от 120 000 |
Технические характеристики Роутер 6040СП:
· рабочая область: 600х400х230мм;
· шпиндель - мотор Роутер, Серво 400 w, ER 20, 16/150 Hz, 1,8 Nm, 220V, прецизионных цанги 6,0 и 8,0 мм. ER 20, 100-9 000 обор/мин (Россия), с тремя высокоточными радиально-упорными подшипниками;
· прецизионная четвертая ось (С) на базе специальной площадки вращения, привод автоматический с ЧПУ управлением и фиксацией в любом положении оси по ось (С) с вращением вокруг оси (Z) в диапазоне от -90 до + 90 градусов, предназначена для опциональной установки на станок Роутер 6040С Серво;
· высокая скорость перемещения - до 15 000 мм/мин;
· точность перемещения до 0,0025 мм (2,5 мкм)/300 мм;
· точность повторяемости до 0,015 мм (15 мкм)/150 мм;
· производство и сборка нашего оборудования осуществляется только на территории Москвы и МО;
· все запчасти и расходные материалы для оборудования СК Роутер ВСЕГДА В НАЛИЧИИ на складе в Москве и МО;
· на все выпускаемое оборудование предоставляется бесплатная гарантия – 1 год;
· по четыре рельсовых каретки на осях X, Y и Z для увеличения жесткости станка «под нагрузкой»;
· датчики нулевой точки на осях X, Y и Z для определения и коррекции координат при смене инструмента;
· программное обеспечение: система геометрического моделирования и программирования обработки для станков с ЧПУ ГеММа-3D 1х1 Промо (центральной задачей, на решение которой ориентирована система, является получение эффективных программ обработки наиболее сложных деталей на станках с ЧПУ, изготавливаемых с помощью фрезерования, сверления и гравировки);
· операционная система ЧПУ станка - ОС Linux.
Направляющие рельсы | HGR15R Hiwin (Германия) |
X ПРИВОД | ШВП 16х5 Hiwin (Германия) |
Y ПРИВОД | ШВП 16х5 Hiwin (Германия) |
Z ПРИВОД | ШВП 16х5 Hiwin (Германия) |
Напряжение | 220В, 50 Гц |
Мощность шпинделя | 400 Вт, 100 – 9 000 об/мин |
Привод | прецизионные серводвигатели |
Соединение | LPT порт |
Язык управления | G-code (ISO) |
Драйвер | прецизионные сервоусилители |
Размеры рабочего стола | 600x400x40(мм) |
Размеры рабочего поля (XYZ) | 600(X)*400(Y)*230(Z)мм |
Вес брутто | 390 кг |
