·  Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

·  Параметры фильтров определялись согласно ГОСТ Р 51251-99 и «Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондиционирования воздуха». М.: Стройиздат, 1979 .

Фильтры ячейковые складчатые типа ФТОВ (ФяС)

Фильтры ячейковые складчатые типа ФТОВ (ФяС) (аналог фильтров НЕРА) предназначены для высокой и сверхвысокой (финишной) очистки воздуха и стерилизующей фильтрации в медицинских учреждениях, на предприятиях фармацевтической промышленности, а также в чистых помещениях других отраслей промышленности (микроэлектронике, микробиологии, пищевой и т. д.).

Фильтры могут быть использованы для замены фильтров ЛАИК с фильтрующим мате­риалом ФПП, ФПА, т. к. имеют более высокую эффективность и надёжность в эксплуатации.

Схема фильтров типа ФТОВ (ФяС)

Общее устройство

Фильтр (см. рис.) состоит из корпуса, внутри которого складками уложен фильтрующий материал. По периметру фильтра материал загерметизирован с корпусом посредством герметика. В фильтрах глубиной 78(Н) мм складки фильтрующего материала разделены с помощью специальных нитей, наклеиваемых на материал. В фильтрах глубиной 78(С),150(С) и 300(С) мм с помощью сепараторов из алюминиевой фольги, вложенных между соседними слоями материала.

Техническое обслуживание

·  В процессе эксплуатации фильтра следует контролировать его аэродинамическое сопротивление по показаниям манометра. При достижении перепада давления величины, указанной в паспорте, выбранной в проекте или исходя из располагаемого давления в венти­ляционной системе, фильтр должен заменяться.

·  При установке фильтров с резиновым уплотнителем ширина прижимающей планки должна быть не менее 20 мм, а прижимное усилие не превышать 1000 кгс.

·  При переноске и монтаже разупакованных фильтров разрешается брать фильтр только за корпус. При установке фильтра в фильтрующую ячейку снизу разрешается под­держивать фильтр, касаясь фильтровального пакета только через прокладку из трехслойного гофрокартона.

Фильтры ячейковые складчатые типа ФТОВ (ФяС)

Технические требования и характеристики

Индекс фильтра ФТОВ (ФяС)	Номинальная произво-дительность м3/час	Производитель-ность при начальном сопротивлении 250 Па, м3/ч	Эффектив-ность очистки, % по частицам 0,3 мкм, не менее	Аэродинамическое сопротивление, Па	Габаритные размеры, мм	Масса, кг
началь­ное	рекомен­дуемое ко- нечное	высота А	ширина В	глубина L
1216С(Н)	600	1900	99,97	100	600	610	610	150(78)	8,0
1236С(Н)	2000	2600	99,97	200	600	610	610	300	15,0
1209Н	1000	3000	99,97	100	600	530	1130	78	9,0
12105С(Н)	150	380	99,97	100	600	305	305	150 (78)	2,0
12305С	500	600	99,97	200	600	305	305	300	4,0
1316С(Н)	600	1200	99,999	120	600	610	610	150 (78)	8,0
1310С(Н)	500	900	99,999	120	600	530	530	150(78)	5,0
13105С(Н)	150	300	99,999	120	600	305	305	150 (78)	2,0
12309С	2000	2800	99,97	200	600	460	920	300(а)	17,0
(ФяЛ-2)								310(ф)	19,5
1206С	500	750	99,97	160	600	610	610	78	6,5

Индекс «С» – фильтры с алюминиевыми сепараторами; «Н» – фильтры с нитевыми сепараторами.

- изготавливаются также фильтры других типоразмеров;

- глубина фильтра указана без учета герметизирующих уплотнителей, устанавливаемых с одной или
с двух сторон;

- изготавливаются также фильтры аналогичных габаритных размеров с эффективностью очистки воздуха 95% и 99,999%.

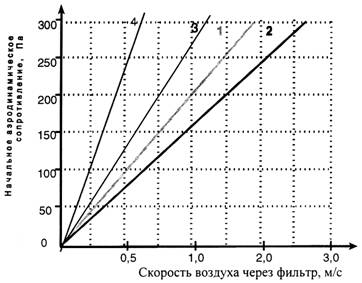

1 – при глубине фильтров 78(Н) и 150(С); Е=99,97% 2 – при глубине фильтров 300(С) мм ; Е=99,97% 3 – при глубине фильтров 150(С) мм;Е=99,999% 4 – при глубине фильтров 78(С) мм; Е=99,97%

Аэродинамические характеристики фильтров типа ФТОВ (ФяС)

·  Аэродинамическое сопротивление фильтров при производительности, отличной от номинальной, определяется по графикам (см. рис.).

·  Температура очищаемого воздуха должна быть в диапазоне от –40° до +40° С и отно­сительной влажности не более 95%.

·  Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

·  Фильтр должен выходить на рабочий режим (достигать требуемой эффективности) не более чем за 2 часа с начала продувки.

Фильтр ячейковый складчатый типа ФяС

(F6 ¸ F9)

Фильтры ФяС предназначены для очистки приточного и рециркуляционного воздуха в системах вентиляции и кондиционирования помещений различного назначения. Эти фильт­ры используются, как правило, в качестве II-й ступени (тонкая очистка по ГОСТ Р 51251-99) очистки воздуха после менее эффективных фильтров. Фильтры ФяС могут быть использо­ваны для замены фильтров типа ФяК, так как обладают достаточной компактностью, а также могут служить для замены фильтра типа ФяС1.

Схема фильтра ФяС

ОБЩЕЕ УСТРОЙСТВО

Фильтр состоит из корпуса 1 (оцинкованная сталь), внутри которого складками уло­жен фильтрующий материал 2. Для предотвращения слипания соседних складок фильт­рующего материала между ними проложены гофрированные сепараторы из алюминиевой фольги 3. Фильтрующий пакет, включающий материал с проложенными сепараторами, герметизируется в корпусе посредством прокладки специального уплотняющего материала или заливки по всему периметру специальным герметиком.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ХАРАКТЕРИСТИКИ

Класс фильтра ФяС по ГОСТ Р 51251-99 EN 779 (Eurovent 4/9)	Удельная воздушная нагрузка м3/ч. м2	Сопротивление, Па	Эффективность очистки, %
начальное	конечное
F6 F7 F8/9	10000 10000 10000	100 20 140	400 450 450	87 92 98

·  Параметры фильтров определяются согласно ГОСТ Р51251-99 и «Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондициониро­вания воздуха».
М.: Стройиздат, 1974.

·  Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

·  Фильтр может эксплуатироваться без изменения технических характеристик при температуре окружающего воздуха от –40°С до +40°С.

Фильтр ячейковый складчатый типа ФяС

(F6 ¸ F9)

ОСНОВНЫЕ ТИПОРАЗМЕРЫ

Индекс фильтра ФяС	Габаритные размеры, мм	Номинальная производительность, м3/ч
высота А	ширина В	глубина L
(*)20	500	500	292	2500
(*)22	592	592	292	3500
(*)21	592	287	292	1750
(*)26	610	610	292	3700
(*)25	610	305	292	1850
По заказу изготавливаются фильтры других типоразмеров

* Цифра, обозначающая класс фильтра по ГОСТ Р 51251-99.

Фильтр ячейковый типа ФяЖ

Фильтр ячейковый типа ФяЖ предназначен для очистки вытяжного воздуха от масляных и жировых аэрозолей, удаляемых местными отсосами от кухонных плит в столовых, кафе, ресторанах, барах и т. п.

Общее устройство и техническое обслуживание

·  Схема фильтра ФяЖ показана на рисунке. Фильтр состоит из разборного металличе­ского корпуса (1), образованного двумя металлическими Г-образными профилями из оцинко­ванной стали. Внутри корпуса размещён фильтрующий слой (2) из набора специальных ме­таллических гофрированных сеток. Для исключения выпадения сеток из корпуса со стороны входа и выхода воздуха внутри корпуса установлена поддерживающая каркасная сетка (3) из оцинкованной стали. По заказу корпус фильтра может быть изготовлен из нержавеющей стали.
