Компрессор
Дефектация компрессора не содержит никаких сложных операций.
Самое распространенное - компрессор включается и через несколько секунд слышен щелчек и компрессор выключается. Причина - межвитковое замыкание обмоток электродвигателя либо замыкание обмоток на корпус. Срабатывает защитное реле и выключает компрессор. Ремонту не подлежит.
Компрессор не включается. Попробуем провести дефектацию компрессора.

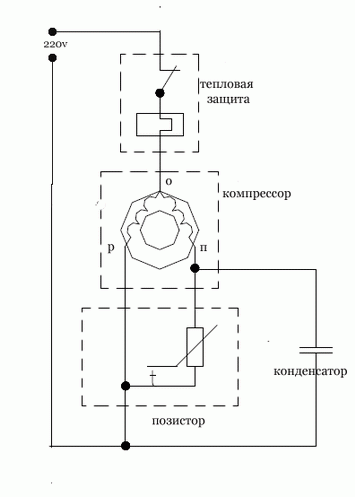

Электрическая схема компрессора приведена на рисунке.
У исправного компрессора и блока пуско-защитного (РКТ) пусковой ток равен 8 ампер, примерно в течение 1 секунды, а после входа в режим 0,8 - 1А (рабочий ток), ток конденсатора 0,3А.
Если компрессор не выдерживает вышеперечисленные нормы, либо вообще не запускается, при дефектации компрессора необходимо проверить следующие параметры.
Продолжение:
1.Проверить сопротивление обмоток. При температуре 25 град. они должны соответствовать данным.
Проверяем отдельно пусковую (точки О-П), отдельно рабочую (точки О-Р), затем общее сопротивление пусковой и рабочей (точки П-Р). Возможны случаи:
сопротивление одной из обмоток существенно меньше табличных данных - произошло межвитковое замыкание обмотки (повреждение изоляции провода).
Одна из обмоток не прозванивается - произощел обрыв провода обмотки.
Каждая из обмоток по отдельности исправны, общее сопротивление ниже суммы пусковой и рабочей - замыкание между обмотками.
Данные дефекты не устранимы. Компрессор не пригоден к эксплуатации.
2.Дефектация блока пускозащитного (РКТ). Монтажная схема реле приведена на рисунке.
Проверить сопротивление защитной части РКТ (выводы с круглой части корпуса). У РКТ-2 оно 0,6-0,7Ом.
Если сопротивление вообще отсутствует, либо оно отличается более чем на 2Ома реле считается неисправным. Данный дефект неустраним и реле непригодно к эксплуатации.
Проверить сопротивление позисторной части реле (выводы с прямоугольной части корпуса). Оно должно составлять 16-33Ом в зависимости от типа реле.
Если сопротивления вообще нет, либо оно отличается от приведенных выше значений, реле непригодно к эксплуатации.
Если при встряхивании РКТ слышны посторонние звуки (оно гремит) - произошло разрушение позистора, оно не подлежит дальнейшей эксплуатации.
3.Конденсатор проверяется на короткое замыкание при отключенных клеммах. Если замыкания нет, проверяем тестером по току. Нормальный ток в его цепи - 0,3А. Либо проверяем по напряжению, при питании 220В напряжение на клеммах конденсатора должно быть не менее 250В.
Если данные параметры сильно отличаются от приведенных выше (в меньшую сторону по напряжению и в обе по току), конденсатор бракуется.
Дефектация компрессора проведена. Выше были изложены практически все причины, по которым компрессор может не включаться. В случае определения неисправности реле РКТ или конденсатора, меняем эти элементы и производим запуск компрессора вновь.
Может случиться, что вышеперечисленные параметры компрессора, РКТ, конденсатора в норме, но компрессор все равно не включается.
Существует еще один дефект, при котором это может произойти. Это заклинивание компрессора.
