Устройства комплектные низковольтные (стр. 8 )

Приложение А (рекомендуемое)

 СЕЧЕНИЯ МЕДНЫХ ПРОВОДНИКОВ, ПРИМЕНЯЕМЫХ ДЛЯ ПРИСОЕДИНЕНИЯ (согласно 7.1.3.2)

Сечение проводников по таблице А.1 проведены из расчетов подключению к зажиму одного медного провода.
Таблица А1.

Номинальный ток, А	Сечение жесткого (одножильного или многожильного) провода, мм2	Сечение гибкою провода, мм2
наименьшее	наибольшее	наименьшее	наибольшее
Св 0 до 10   » 10 » 16   » 16 » 25  » 25 » 32	0,2 0,35 0,35 0,35	1,5 2,5 6,0 6,0	0,35  0,5  0,5 0,5	1,5 2,5 4,0 4,0
» 32 » 40  » 40 » 63  » 63 » 80  » 80 » 100	0,5  1,5  2,5  6,0	10  16  25  35	0,5  1,5  4,0  10	6,0  10  16  35
» 100 » 125  » 125 » 160  » 160 » 200  » 200 » 250	6,0  10  10  10	50  70  70  95	10  10  10  10	35  70  70  95
» 250 » 330  » 330 » 400	- -	-  -	25  50	150 240
Примечания  1. Сечения проводников, подключаемых непосредственно к аппаратуре, определяют техническими требованиями на эту аппаратуру.  2. В зависимости от вида наконечника и конструкции зажима по согласованию между потребителем и изготовителем сечения проводников могут иметь другие значения.

Приложение В (рекомендуемое)
МЕТОД  РАСЧЕТА  СЕЧЕНИЯ  ЗАЩИТНЫХ  ПРОВОДНИКОВ  С  УЧЕТОМ  ТЕРМИЧЕСКИХ  НАГРУЗОК,
СОЗДАВАЕМЫХ  КРАТКОВРЕМЕННЫМИ  ТОКАМИ

Для расчета сечения защитных проводников, выдерживающих термические нагрузки, создаваемые токами длительностью от 0,2 до 5с, используют формулу:
 Sp = I2t / k
  где,
Sp – Поперечное сечение защитного проводника, мм2;
I – Действующее значение тока короткого замыкания, который может протекать через защитное устройство при внутреннем сопротивлении, А;
t – Время срабатывания разъединяющего устройства, с.
  Примечание – Нужно учитывать влияние ограничения тока сопротивлением цепи и ограничивающую способность (интеграл Джоуля) защитных устройств;
k – Коэффициент, зависящий от материала защитного проводника, от изоляции и других элементов, а также от начальной или конечной температур.
Значения коэффициента k приведены в таблице В.1.

1. – Значение k для защитных изолированных проводников, не входящих в кабель, или для защитных неизолированных проводников, находящихся в контакте с оболочной кабеля.

Параметр	Изоляция защитных проводников или оболочка кабелей
ПВХ	Облученный (сшитый) полиэтилен, этиленпропиленовый каучук, неизолированные проводники	Бутил-каучук
Конечная температура, °С	160	250	220
Значение коэффициента k для проводников: - медного; - алюминиевого;  - стального	143  95  52	176  116  64	166  110  60
Примечание – Начальную температуру проводника принимают равной 30°С.

Приложение С
(рекомендуемое)

 ПОЯСНИТЕЛЬНЫЕ ЭСКИЗЫ

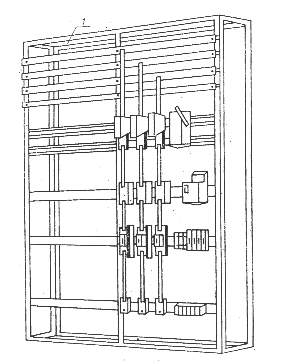

1 – несущая конструкция. 1 – НКУ открытого типа	1 – несущая конструкция. 2 – НКУ открытого типа, Защищенное спереди
L – длина; B – глубина; H – высота 3 – НКУ шкафного типа	L – длина НКУ; d – секция; l – длина секции; D – транспортная секция; В – глубина; Н - высота 4 – НКУ многошкафного типа
5 – НКУ пультового типа	1 – НКУ ящичного типа; 2 – кабельный ввод 6 – НКУ многоящичного типа
1 – шинопровод без отвода; 2 – шинопровод с отводами 7 – Система сборных шин (шинопровод)	8 – Монтажная конструкция
1 – монтажная рама; 2 – монтажная панель 9 – Стационарные части	10 – Выдвижная часть

Приложение D
(рекомендуемое)

 ТИПОВЫЕ  ПРИМЕРЫ  УСТРОЙСТВ
С  УСТАНОВЛЕННЫМИ  В  НИХ  БАРЬЕРАМИ  И  ПЕРЕГОРОДКАМИ

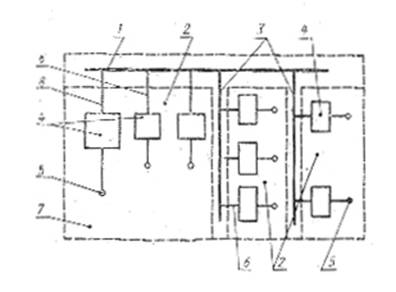

1 – главная шина; 2 – блок вывода; 3 – шина; 4 – устройство защиты от короткого замыкания; 5 – зажим; 6 – проводник, подсоединяющий шину к выходной цепи; 7 – блок ввода; 8 – входная цепь Рисунок  D.1	1 – главная шина; 2 – блок вывода; 3 – зажим; 4 – проводник,  подсоединяющий шину к выходной цепи; 5 – блок ввода; 6 – устройство защиты от короткого замыкания; 7 – шина Рисунок  D.2
1 – главная шина; устройство защиты от короткого замыкания; 3 – шина; 4 – блок вывода; 5- проводник, подсоединяющий шину к выходной цепи; 6 – блок ввода; 7 – входная цепь Рисунок  D.3

Приложение Е
(обязательное)

 ВОПРОСЫ, ПОДЛЕЖАЩИЕ СОГЛАСОВАНИЮ МЕЖДУ
ИЗГОТОВИТЕЛЕМ И ПОТРЕБИТЕЛЕМ

Пункты настоящего стандарта

1.1. 1.3. 5.1.  5.3. 6.1.2.1.   6.2. 6.3.1. 7.1.3.2.  7.1.3.4.  7.4.2.  7.4.6. 7.4.6.1.   7.4.6.2.  7.4.6.3.   7.5. 7.5.1. 7.5.4.1.  7.6.2.1. (примечания) 7.7. 7.9.1.  7.9.3. (примечание 1) 7.9.4.  8.1.1.  8.2.7. 8.2.9А.  8.3.5А. Приложения А (примечания 2)

Дополнительные технические требования при распространения стандарта на НКУ, предназначенные для эксплуатации в особых условиях.  Возможность изменения или дополнения технических требований и методов испытаний.  Перечень пунктов, определяющих обязательные требования к качеству НКУ.  Перечень параметров, вносимых в паспортную табличку, относящийся к конкретному НКУ Дополнительная информация на аппарат, установленный в НКУ. Отключения от атмосферных условий, примененные в настоящем стандарте, при установке НКУ внутри помещений.   Особые условия эксплуатации. Условия при транспортировании, хранении и монтаже. Сечение присоединительных кабелей. Пропускная способность по току зажимов для нейтрального проводника.  Выбор мер защиты от прямого прикосновения к токоведущим частям.  Требования, касающиеся обеспечения доступа для обслуживания квалифицированным персоналом.  Требования в части обеспечения доступа для проверки и подобных операций.  Требования в части обеспечения доступа для технического обслуживания.  Требования, касающиеся возможности расширения компоновки НКУ, находящихся под напряжением. Требования, касающиеся прочности при коротких замыканиях, а также сведения, включаемые в техническую документацию.   Конкретные значения допустимых токов короткого замыкания НКУ или его частей. Средства, используемые для обеспечения селективности устройств защиты при коротких замыканиях.  Дополнительные уровни установки комплектующих элементов НКУ. Варианты разделения на отсеки и секции.  Ограничения вводного напряжения, предназначенного для питания электронного оборудования.  Полного сопротивления источника питания НКУ, содержащего электронное оборудование.  Падение напряжения и временные отклонения частоты. Дополнительные типовые испытания, связанные с проверкой НКУ на соответствие специальным требованиям. Испытания на превышение температуры при нагрузке испытательным током более 3150А.  Величина тока в нейтральной шине при испытаниях на короткое замыкание.  Методы проверки стойкости к коротким замыканиям.  Методы испытаний при проверке степени защиты.  Проверка на функционирование и работоспособность при типовых испытаниях. Проверка на виброустойчивость и сейсмостойкость при типовых испытаниях.  Проверка на функционирование и работоспособность при приемосдаточных испытаниях.  Сечения проводников при применении зажимов специальных конструкций

Приложение F
(обязательное)

 ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К НИЗКОВОЛЬТНЫМ КОМПЛЕКТНЫМ УСТРОЙСТВАМ,
УСТАНАВЛИВАЕМЫЕ В СТАНДАРТАХ
И ТЕХНИЧЕСКИХ УСЛОВИЯХ НА НКУ КОНКРЕТНЫХ СЕРИЙ И ТИПОВ

1. Требования к стойкости к внешним воздействующим факторам.
1.1. Номинальные и предельные значения климатических факторов, отличающиеся от приведенных в настоящем стандарте, должны соответствовать ГОСТ 155431 и ГОСТ 15150.
1.2. Конкретные требования по воздействию механических факторов должны соответствовать группам условий эксплуатации по ГОСТ 17516.
2. Требования к консервации, упаковке, транспортированию и хранению.
2.1. Требования к упаковке и консервации – по ГОСТ 23216.
2.2. Условия транспортирования устанавливают в зависимости от назначения НКУ по ГОСТ 23216 и ГОСТ 15150.
