Рекомендации по оформлению межевого плана (стр. 2 )















	Лист № 2
МЕЖЕВОЙ ПЛАН

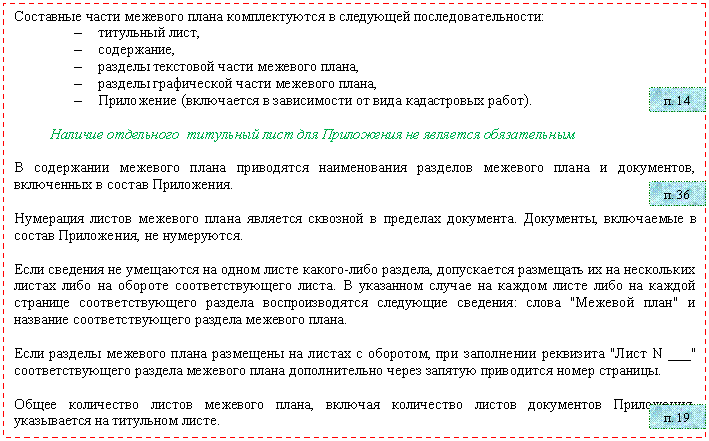

Содержание
№ п/п	Разделы межевого плана	Номера листов
1	2	3
1	Исходные данные	3
2	Сведения о выполненных измерениях и расчетах	4
3	Сведения об образуемых земельных участках и их частях	6
4	Сведения об измененных земельных участках и их частях	9
5	Сведения о земельных участках, посредством которых обеспечивается доступ к образуемым или измененным земельным участкам	10
6	Сведения об уточняемых земельных участках и их частях	11
7	Сведения об образуемых частях земельного участка	13
8	Заключение кадастрового инженера	14
9	Схема геодезических построений	15
10	Схема расположения земельных участков	16
11	Чертеж земельных участков и их частей	17
12	Абрисы узловых точек границ земельных участков	18
13	Приложение
13.1	Протокол общего собрания участников общей долевой собственности на земельный участок с кадастровым номеромот 01.01.2001 г.
13.1	Свидетельства о праве собственности на землю
13.3	Извещение о намерении выделить земельный участок в счет земельных долей



	Лист № 3
МЕЖЕВОЙ ПЛАН
Исходные данные
1. Перечень документов, использованных при подготовке межевого плана
№ п/п	Наименование документа	Реквизиты документа
1	2	3
1	Кадастровый план территории	от 10 ноября 2008 г. №20/08 -2-3386
2	Постановление (распоряжение) главы Новосибирского района об утверждении акта о выборе земельного участка	от 15 сентября 2008 г. № 87
3	Акт о выборе земельного участка	от 10 сентября 2008 г № 000
4	Схема расположения земельного участка	Утверждена Постановлением главы Новосибирского района № 000 от 12 декабря 2008 г.
5	Растры сельскохозяйственных карт в рамках трапеций	Масштаб 1:10 000. Год создания 1980, сведения об обновлении отсутствуют.
2. Сведения о геодезической основе, использованной при подготовке межевого плана Система координат МСКР-605
№ п/п	Название пункта и тип знака геодезической сети	Класс геодезической сети	Координаты, м
Х	Y
1	2	3	4	5
1	«Вишняково», 6 г. р.	ГСС 3 класс	193608.57	122498.55
2	«Юбилейный», 6 гр.	ГСС 3 класс	195750.32	134589.41
3. Сведения о средствах измерений
№ п/п	Наименование прибора (инструмента, аппаратуры)	Реквизиты сертификата прибора (инструмента, аппаратуры)	Реквизиты свидетельства о поверке прибора (инструмента, аппаратуры)
1	2	3	4
1	Спутниковая геодезическая двухчастотная система «Javad Navigation System Inc.»	от___.___.______г, №________ (в государственном реестре средств измерений)	от ___.___.______г. № ___
4. Сведения о наличии зданий, сооружений, объектов незавершенного строительства на исходных или измененных земельных участках
№ п/п	Кадастровый номер земельного участка	Кадастровые или иные номера объектов недвижимости, расположенных на земельном участке
1	2	3
1	54:19:010203:123	54:19:010203:0258:458
5. Сведения о частях исходных, измененных или уточняемых земельных участков
№ п/п	Кадастровый номер земельного участка	Учетные номера частей земельного участка
1	2	3
1	54:19:010203:124	54:19:010203:124/1









	Лист № 4
МЕЖЕВОЙ ПЛАН
Сведения о выполненных измерениях и расчетах
1. Метод определения координат характерных точек границ земельных участков и их частей
№ п/п	Кадастровый номер или обозначение земельного участка	Метод определения координат
1	2	3
1.	54:19:010203:123:ЗУ1	- метод спутниковых геодезических определений: н1, н2, н3, н8, н9, н10, н11,4,5,6 - картометрический метод: н4, н5, н6, н7

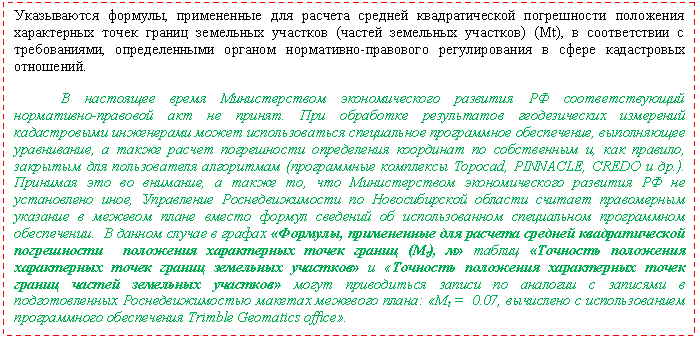

программное обеспечение, выполняющее уравнивание, а также расчет погрешности определения координат по собственным и, как правило, закрытым для пользователя алгоритмам (программные комплексы Topocad, PINNACLE, CREDO и др.). Принимая это во внимание, а также то, что Министерством экономического развития РФ не установлено иное, Управление Роснедвижимости по Новосибирской области считает правомерным указание в межевом плане вместо формул сведений об использованном специальном программном обеспечении. В данном случае в графах «Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м» таблиц «Точность положения характерных точек границ земельных участков» и «Точность положения характерных точек границ частей земельных участков» могут приводиться записи по аналогии с записями в подготовленных Роснедвижимостью макетах межевого плана: «Мt = 0.07, вычислено с использованием программного обеспечения Trimble Geomatics office». " width="697" height="339 "/>2. Точность положения характерных точек границ земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м
1	2	3
1.	54:19:010203:123:ЗУ1
3. Точность положения характерных точек границ частей земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Учетный номер или обозначение части	Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м
1	2	3	4
1.	54:19:010203:123:ЗУ1	54:19:010203:123:ЗУ1/чзу1	Мt = 0.07, вычислено с использованием программного обеспечения Trimble Geomatics office
4. Точность определения площади земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Площадь (Р), м2	Формулы, примененные для расчета предельно допустимой погрешности определения площади земельного участка (ΔР), м2
1	2	3	4
1.	54:19:010203:123:ЗУ1	830	∆Р = 3.5* Мt *√Р

	Лист № 5
МЕЖЕВОЙ ПЛАН
Сведения о выполненных измерениях и расчетах
5. Точность определения площади частей земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Учетный номер или обозначение части	Площадь (Р), м2	Формулы, примененные для расчета предельно допустимой погрешности определения площади части земельного участка (ΔР), м2
1	2	3	4	5
1.	54:19:010203:123:ЗУ1	54:19:010203:123:ЗУ1/чзу1	257	∆Р = 3.5* Мt *√Р
