Неисправности и автотестирование стиральных машин с модулем управления Arcadia

Применимо к моделям:

Все стиральные машины Arcadia Indesit со светодиодным интерфейсом:

    Модели, изначально разработанные как Arcadia WIN – WIB Модели, ставшие Arcadia, с производственным кодом, заканчивающимся на 75, и имеющие /Y в конце названия модели

Автотестирование

Для активации процедуры автотестирования необходимо выполнить следующие шаги; при этом в исходном положении ручка выбора программ (селектор программ) находится в крайнем верхнем положении (12 часов):

    включите машину и поверните селектор программ по часовой стрелке на одно положение. Выключите машину и верните селектор программ в исходное положение включите машину и поверните селектор программ по часовой стрелке на два положения. Выключите машину и верните селектор программ в исходное положение включите машину, поверните селектор программ против часовой стрелки на одно положение, затем нажмите клавишу «Старт».

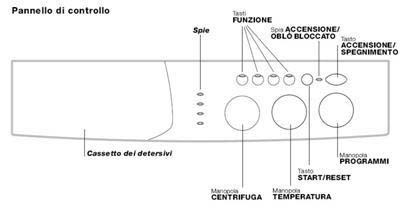

Рис. 1 Панель управления

Примечание: По окончании автотестирования или после его прерывания выключите и снова включите машину с помощью клавиши «Вкл/Выкл»

Индикация неисправностей

Индикация неисправностей выполняется в двоичном коде, каждому разряду которого соответствует один из светодиодов, в порядке справа налево (см. нижеприведенную таблицу)

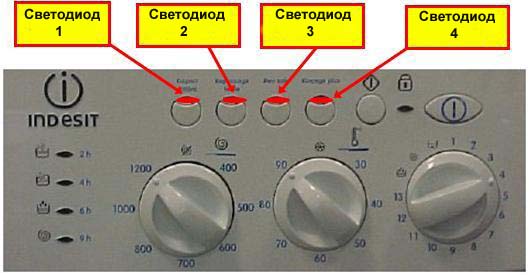

Рис. 2 Светодиоды индикации кодов ошибок

Таблица 1 Индикация кодов ошибок

Неисправности

Комбинации светодиодов

Светодиод 1

Светодиод 2

Светодиод 3

Светодиод 4

F01

не горит

не горит

не горит

мигает

F02

не горит

не горит

мигает

не горит

F03

не горит

не горит

мигает

мигает

F05

не горит

мигает

не горит

мигает

F06

не горит

мигает

мигает

не горит

F07

не горит

мигает

мигает

мигает

F08

мигает

не горит

не горит

не горит

F09

мигает

не горит

не горит

мигает

F11

мигает

не горит

мигает

мигает

F12

мигает

мигает

не горит

не горит

Примечание: Неисправности с кодами F04 и F10 отсутствуют

Таблица неисправностей для машин Arcadia

    Таблица неисправностей для Arcadia отлична от таблицы неисправностей для EVO II Внимание: в случае неисправностей, отличных от F01, плату следует заменять лишь после выполнения всех прочих проверок

Неисправность

Причина

Необходимые проверки

F01

Основная плата: поврежден тиристор на плате или неисправна цепь обратной связи

- Проверить отсутствие утечек воды, которая могла бы попасть на разъемы J006 и/или J009 и замкнуть соответствующие контакты;

- Проверить, нет ли следов воды на плате и на разъеме J001;

- Проверить провода, соединяющие разъем J006 с реле давления;

- Проверить клеммы реле давления (в результате воздействия химических остатков производственного процесса возможно короткое замыкание);

- Проверить клеммы двигателя (в результате воздействия химических остатков производственного процесса возможно короткое замыкание);

- Проверить клеммы ТЭНа;

- Проверить контакты разъема J004 на плате;

- Замерить на разъеме J004 (контакты 4 и 5) сопротивление обмотки двигателя насоса; оно должно быть равным 170 Ом +/- 10%;

- Проверить провода, соединяющие разъем J004 (контакты 4 и 5) со сливным насосом;

- Заменить реле давления

- Заменить сливной насос

- Заменить плату.

F02

Двигатель заблокирован, цепь тахогенератора разомкнута/ короткозамкнута

- Проверить, не заблокирован ли двигатель;

- Проверить контакты разъема J009 на плате;

- Проверить обмотку тахогенератора: на разъеме J009 сопротивление между контактами 1 и 2 должно лежать в пределах от 115 до 170 Ом. В случае разомкнутой или короткозамкнутой цепи прозвонить контакты 1 и 2 на разъеме J009, соответствующие тахогенератору

- Заменить двигатель;

- Заменить плату.

F03

Цепь датчика NTC стирки разомкнута или короткозамкнута

- Проверить контакты разъема J005 на плате;

- Проверить датчик NTC, замерив на разъеме J005 сопротивление между контактами 1 и 2; при температуре окружающей среды 20°С сопротивление датчика должно быть равным примерно 20 кОм;  В случае неверного значения прозвонить провода, соединяющие разъем J005 (контакты 1 и 2) с датчиком NTC.

- Замерить сопротивление непосредственно на датчике NTC; оно должно составлять 20 кОм при температуре окружающей среды (20°С);

- Заменить датчик NTC;

- Заменить плату.

F05

Реле давления не выдает сигнал «пустой бак» или заблокирован сливной насос

- Проверить контакты разъема J006 на плате;

- Прозвонить провода, соединяющие разъем J006 с реле давления;

- Замерить на разъеме J004 (контакты 4 и 5) (в случае применения традиционной системы блокировки дверцы) сопротивление обмотки двигателя насоса; оно должно быть равным 170 Ом +/- 10%;

- Проверить соединительные провода и разъемы J004/насос;

- Проверить фильтр насоса + слив

- Заменить насос;

- Заменить плату.

F06

Устройство блокировки дверцы не закрывается/не открывается, цепь тиристора устройства блокировки дверцы короткозамкнута/ разомкнута, неверный сигнал частоты сети, неверный сигнал напряжения сети

- Проверить отсутствие утечек воды, которая могла бы попасть на разъем J004 и замкнуть соответствующие контакты;

- Проверить клеммы устройства блокировки дверцы (в результате воздействия химических остатков производственного процесса возможно короткое замыкание)

- Проверить соединительные провода и разъемы J004/ устройство блокировки дверцы;

- Проверить устройство блокировки дверцы;

- Заменить устройство блокировки дверцы;

- Заменить плату.

F07

Цепь реле включения ТЭНа стирки разомкнута/ переключающее реле залипло со стороны сливного насоса

- Проверить контакты разъема J001 на плате;

- Прозвонить на разъеме J001 контакты 3 и 4, соответствующие ТЭНу стирки. ТЭН мощностью 1800 Вт номинальным напряжением 230 В имеет сопротивление 25 Ом +/- 10%. Если измерение не показывает такой величины, следует заменить ТЭН стирки;

- Заменить плату

F08

ТЭН стирки замкнут на корпус/реле включения ТЭНа стирки залипло

- Проверить контакты разъема J001 на плате;

- Проверить сопротивление между обоими концами, оно должно быть не менее 30 Ом; сопротивление на корпус должно быть более 1 мОм

- Заменить ТЭН;

- Заменить плату.

F09

Основная плата или плата дисплея обнаружила ошибку установочного файла

- Вынуть вилку из розетки, подождать 2 минуты, затем снова подать питание и снова протестировать машину.

Если неисправность остается:

- Перепрограммировать основную плату

- Заменить основную плату;

- Заменить плату дисплея.

F11

Цепь питания насоса разомкнута или короткозамкнут тиристор управления двигателем

- Проверить контакты разъема J004 на плате;

- Замерить на разъеме J004 (контакты 4 и 5) (в случае применения традиционной системы блокировки дверцы) сопротивление обмотки двигателя насоса; оно должно быть равным 170 Ом +/- 10%;

- Проверить соединительные провода и разъемы J004/Hacoc;

- Заменить насос;

- Заменить плату.

F12

Ошибка связи между основной платой и платой дисплея

- Проверить контакты разъема J010 на основной плате;

- Проверить контакты разъема на плате дисплея

- Прозвонить провода, соединяющие разъем J010 с платой дисплея

- Вынуть вилку из розетки, подождать 2 минуты, затем снова подать питание и снова протестировать машину.

Если неисправность остается, действовать следующим образом:

- Заменить основную плату;

- Заменить плату дисплея.

Таблица неисправностей для машин Arcadia с субкодами

Субкоды неисправностей можно «увидеть» лишь в памяти микропроцессора, поэтому их можно вывести на индикацию только при использовании карманного компьютера и программ Doctor.

НЕ нашли? Не то? Что вы ищете?

Неисправность

Субкод

Причина

НЕОБХОДИМЫЕ ПРОВЕРКИ

F01

0x24

Тиристор управления сливным насосом в режиме диода

- Проворить. контакты разъема J004 на плате;

- Замерить сопротивление на разъеме J004 (контакты 4 и 5); (в случае применения традиционной системы блокировки дверцы) сопротивление обмотки двигателя насоса оно должно быть равным 170Ом +/- 10%,

- Проверить провода соединяющие разъем J004 с насосом.

- Заменить насос

- Заменить плату

0х31

Величина заполнения реле давления вне диапазона

- Проверить отсутствие утечек воды которая могла бы попасть на разъем J006 и замкнуть соответствующие контакты

- Промерить клеммы репе давления (в результате воздействия химических остатков производственного процесса возможно короткое замыкание)

- Проверить провода, соединяющие разъем J006 с реле давления;

- Заменить реле давления

- Заменить плату

0х32

Величина переполнения вне диапазона

- Проверить отсутствие утечек воды которая могла бы попасть на разъем J006 и замкнуть соответствующие контакты

- Промерить клеммы репе давления (в результате воздействия химических остатков производственного процесса возможно короткое замыкание)

- Проверить провода, соединяющие разъем J006 с реле давления;

- Заменить реле давления

- Заменить плату

0x33

Одновременные сигналы опорожнения и переполнения реле давления

- Проверить отсутствие утечек воды, которая могла бы попасть на разъем J006 и замкнуть соответствующие контакты

- Промерить клеммы репе давления (в результате воздействия химических остатков производственного процесса возможно короткое замыкание)

- Проверить провода, соединяющие разъем J006 с реле давления;

- Заменить реле давления

- Заменить плату

F02

0x01

Двигатель заблокирован, цепь тахогенератора разомкнута/ коротко эамкнута

- Проверить, не заблокирован ли двигатель.

- Проверить контакты разъема J009 на плате

- Проворить обмотку тахогенератора на разъеме J009 сопротивление между контактами 1 и 2 должно лежать в проделах от 115 до 170 Ом

- В случае разомкнутой или коротко замкнутой цепи прозвонить контакты 1 и 2 на разъеме J009 соответствующие тахогенератору

- Заменить двигатель

- Заменить плату.

F03

0x01

Цепь датчика NTC стирки короткозамкнута

- Проверить контакты разъема J005 на плате:

- Проверить датчик NTC, замерив на разьеме J005 сопротивление между контактами 1 и 2; при температуре окружающей среды 20°С сопротивление датчика должно быть равным примерно 20 кОм;

- В случае неверного значения прозвонить провода, соединяющие разъем J005 (контакты 1 и 2) с датчиком NTC

- Проверить тот же параметр непосредственно на самом датчике NTC.

- Заменить датчик NTC

- Заменить плату

0x02

Цепь датчика NTC стирки разомкнута

- Проверить контакты разъема J005 на плате;

- Проверить датчик NTC, замерив на разъеме J005 сопротивление между контактами 1 и 2; при температуре окружающей среды 20°С сопротивление датчика должно быть равным примерно 20 кОм:

- В случае неверного значения прозвонить провода, соединяющие разъем J005 (контакты 1 и 2) с датчиком NTC.

- Проверить тот же параметр непосредственно на самом датчике NTC

- Заменить датчик NTC

- Заменить плату

F05

0x01

Опорожнение реле давления не выполнено или заблокирован сливной насос

- Проверить контакты разъема J006 на плате;

- Прозвонить провода, соединяющие разъев J006 с реле давления

- Замерить на разъеме J004 (контакты 4 и 5) (в случае применения традиционной системы блокировки дверцы) сопротивление обмотки двигатели насоса: оно должно быть равным 170 Ом +/- 10%;

- Проверить провода, соединяющие разъем J004 (контакты 4 и 5 со сливным насосом,

- Проверить фильтр насоса + слив;

- Заменить насос

- Заменить плату

F06

0x01

Устройство блокировки дверцы не закрывается/не открывается, цель тиристора устройства блокировки дверцы короткозамкнута/ разомкнута, неверный сигнал частоты сети, неверный сигнал напряжения сети

- Проверить отсутствие утечек воды, которая могла бы попасть на разъем J004 и замкнуть соответствующие контакты;

- Проверить клеммы устройства блокировки дверцы (в результате воздействия химических остатков производственного процесса возможно короткое замыкание);

- Прозвонить провода, соединяющие разъем J004 с устройством блокировки дверцы

- Проверить устройство блокировки дверцы

- Заменить плату

0x02

Устройство блокировки дверцы не закрывается/не открывается, тиристор устройства блокировки дверцы короткозамкнут

- Проверить отсутствие утечек воды которая могла бы попасть на разъем J004 и замкнуть соответствующие контакты;

- Проверить клеммы устройства блокировки дверцы (в результате воздействия химических остатков производственного процесса возможно короткое замыкание);

- Прозвонить провода, соединяющие разъем J004 с устройством блокировки дверцы

- Проверить устройство блокировки дверцы

- Заменить плату.

F07

0x01

Цепь реле включения ТЭНа стирки разомкнута/ переключающее реле залипло со стороны сливного насоса

- Проверить контакты разъема J001 на плате;

- Прозвонить на разъеме J001 контакты 3 и 4, соответствующие ТЭНу стирки. ТЭН мощностью 1800 Вт номинальным напряжением 230 В имеет сопротивление 25 Ом +/-10 %. Если измерение не показывает такой величины, следует заменить ТЭН стирки.

- Заменить плату.

F08

0x01

ТЭН стирки замкнут на корпус/ реле включения ТЭНа стирки залипло

- Проверить контакты разъема J001 на плате;

- Проверить сопротивление между обоими концами, оно должно быть не менее 30 Ом; сопротивление на корпус должно быть более 1 мОм

- Заменить ТЭН

- Заменить плату;

F09

0x01

Основная плата или плата дисплея обнаружила ошибку установочного файла

- Вынуть вилку из розетки, подождать 2 минуты, затем снова подать питание и снова протестировать машину.

Если неисправность остается, действовать следующим образом:

- Попробовать перепрограммировать плату

- Заменить основную плату

- Заменить плату дисплея

0x02

Плата интерфейса пользователя обнаружила ошибку установочного файла

- Вынуть вилку из розетки, подождать 2 минуты, затем снова подать питание и снова протестировать машину.

Если неисправность остается, действовать следующим образом:

- Попробовать перепрограммировать плату

- Заменить основную плату

- Заменить плату дисплея

F11

0x01

Цепь питания насоса разомкнута или короткозамкнут тиристор управления двигателем

- Проверить контакты разъема J004 на плате; Замерить на разъеме J004 (контакты 4 и 5) (в случае применения традиционной системы блокировки дверцы) сопротивление обмотки двигателя насоса; оно должно быть равным 170 Ом +/-10%;

- Проверить провода, соединяющие разъем J004 с насосом;

- Заменить насос

- Заменить плату.

F12

0x01

Ошибка связи между силовой платой и платой интерфейса

- Проверить контакты разъема J010 на основной плате;

- Проверить контакты разъема на плате дисплея;

- Прозвонить провода, соединяющие разъем J010 с платой дисплея

- Вынуть вилку из розетки, подождать 2 минуты, затем снова подать питание и снова протестировать машину.

Если неисправность остается, действовать следующим образом:

- Заменить основную плату

- Заменить плату дисплея.
