Провод на траве (grasswire)

Автор — K3MT, 1997

http://f5ad. free. fr/Liens_coupes_ANT/G/K3MT%20Antenne%20gazon. htm

Первая из «травяных» антенн сделана автором — K3MT — в 1988 году, представляла собой запитываемый с конца длинный изолированный провод (длиной около 61 м), проложенный вдоль границы участка на высоте 2,5...15 см над землёй.

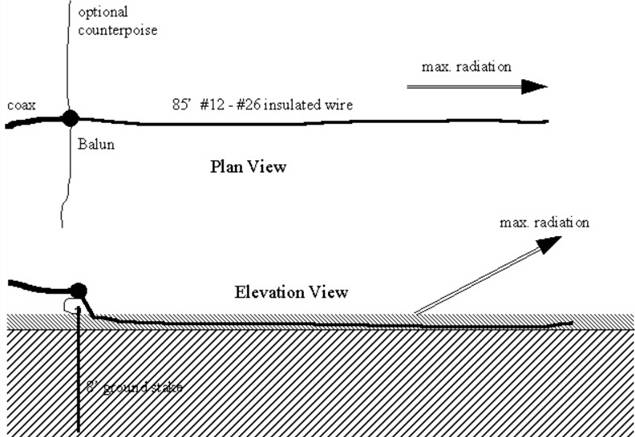

Ниже рисунок показывает план и вертикальную проекцию типового устройства «травяной» антенны. Показаны и заземляющий стержень 2,4 м, и провода дополнительного противовеса (применять оба варианта вместе нет необходимости).

Эти антенны — высокоомные, 150...500 Ом при обычной, средней по проводимости почве. Они успешно использовались автором и на средней почве, и на песчаной, и на каменистой, и в речной пойме. Конечно, они не сравнимы не только с Яги, но и с обычными диполями на высоте полволны ни по коэффициенту усиления, ни по силе сигнала. Зато они компактны при транспортировке (помещаются в карман — балун для согласования и то больше!), не боятся обледенений и штормовых ветров и практически не боятся молний. И им не нужны мачты, башни, деревья для подвеса...

Скептик внутри вас, говорит автор, сомневается, что провод на траве будет излучать, — ведь отражение провода в земле излучает противофазно и уничтожает, компенсирует излучение провода. Это так — в идеально проводящей земле. Но нет ничего идеального!..

Далее автор пытается показать, что переотражённая реальной почвой энергия сильно ослабляет прямое излучение провода во всех углах элевации, кроме углов 10...25 градусов. В этих углах распространяется вертикально поляризованное излучение, частично ослабленное, но вполне достаточное для DX связей (особенно при хорошем прохождении, Хи!). Далее автор приводит примеры из аппаратного журнала и говорит — неплохо для провода на траве! Обратите внимание — связи проведены в диапазонах 80, 40, 20, 15 и 10 метров. Да, рапорта не фантастические, но связи проведены и радиолюбительское удовольствие получено. За три дня «сработаны» пять стран. А лучше всего то, что ни один из соседей не знал, что любительская станция выходила в эфир!

Запитка «травяного провода»

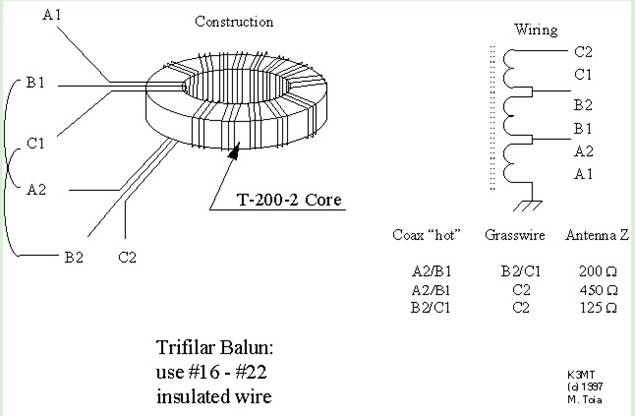

Поскольку антенна высокоомная, простой трифилярный балун — всё, что я (говорит автор) использовал. Этот рисунок показывает, как сделать такой балун:

Обычно я снимаю внешнюю изоляцию с телефонного (сетевого) кабеля для внутренней проводки, получаю четыре изолированных медных проводка (№ 22 у автора). Один из них нужно удалить, оставшимися тремя намотать примерно 16 витков на тороиде Т200-2 (провода мотать впараллель, не допуская их скручивания). Вообще-то это получается «ун-ун»: несимметричная антенна сопрягается им с несимметричным коаксиалом. Это — широкополосный трёхобмоточный автотрансформатор. Соотношения импедансов указаны на рисунке. Обычно необходимо соединить центральную жилу коаксиала или с А2/В1, или В2/С1, а провод антенны — с В2/С1 или с С2. Подключение выбирается в зависимости от диапазона.

Виндом в траве

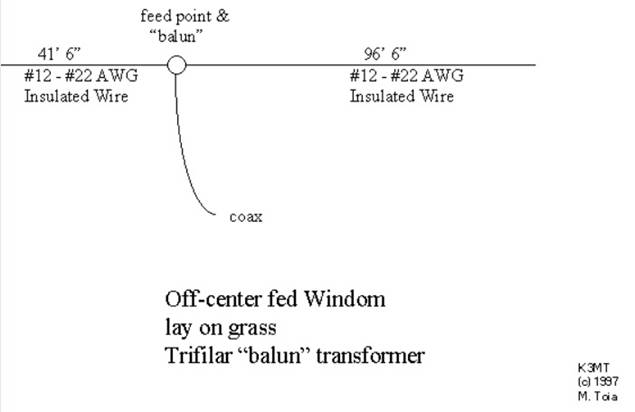

Обычно Виндом висит на мачте или на дереве. Но можно его просто положить на землю. Здесь приведены размеры Виндом для справки.

Путешествуя, я беру с собой Виндом, сделанный из кусков изолированного провода. Поскольку я часто располагаю антенну на парковках мотелей, да ещё после рабочего дня, я использую для длинной части Виндом провод с чёрной изоляцией, а для короткой — с красной. Это помогает мне сориентировать антенну — основное излучение — в сторону длинной части антенны. В сторону короткой части излучение тоже есть, но гораздо слабее.
