ЛАБОРАТОРНАЯ РАБОТА № 4
Разработка технологической документации в системе управления данными об изделии 1C:PDM
Цель работы: | научиться создавать и сопровождать технологическую документацию в системе управления данными об изделии; научиться пользоваться при разработке технологических процессов (ТП) данными из информационно-справочной базы данных; получить навыки автоматизации разработки технологических процессов; получить представление об автоматизации расчета трудовых и материальных затрат. |
Аппаратное обеспечение: | ПК на рабочих местах (в конце лабораторной работы указан перечень минимальных системных требований к персональному компьютеру). |
Программное обеспечение: | Windows XP/7, MS Office 2007 (Word, Excel), Adobe Reader, система 1C:PDM Управление инженерными данными (версия 2.5). |
Продолжительность работы: часть 1 – 2 ч., часть 2 – 2 ч. |
ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
Теоретическая часть по данной лабораторной работе изложена в теме 1.5 конспекта лекций данного профессионального модуля и руководстве пользователя «1С:PDM Управление инженерными данными» фирмы «1С» и .
План ТЕМЫ
1. Проблемы автоматизации проектирования технологических процессов. Принципы построения и структура САПР ТП.
2. Проектирование технологических процессов на детали. Связь с чертежом детали. Создание маршрута обработки. Материальное и трудовое нормирование.
3. Проектирование технологических процессов на сборочные единицы. Связь со спецификацией и сборочным чертежом. Типовые и групповые техпроцессы.
ЛАБОРАТОРНОЕ ЗАДАНИЕ
Часть 1
1. Заведение данных (об оборудовании, о материалах, об операциях, об инструментах) в информационно-справочную базу данных.
Продолжительность ≈30 мин.
Ссылка на видео.

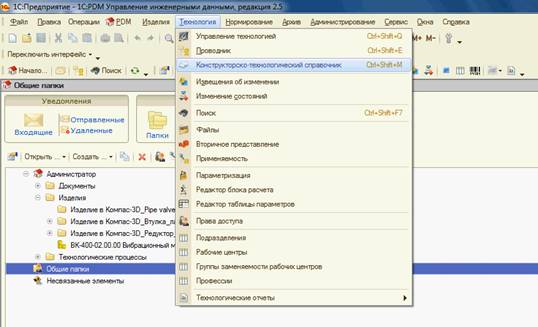

Откройте справочник в верхнем меню Технология > Конструкторско-технологический справочник (КТС).
Добавьте в базу данных по вариантам, которые раздаст преподаватель новые средства технологического оснащения.

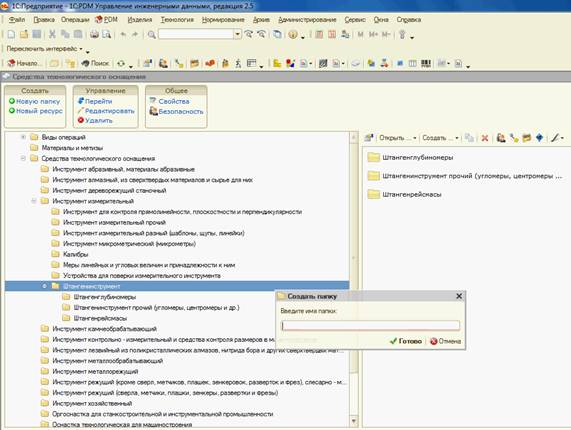

Перейдите по каталогу "Средства технологического оснащения" в папку "Штангенинструмент". В ней создайте новую папку с названием "Штангенциркули".

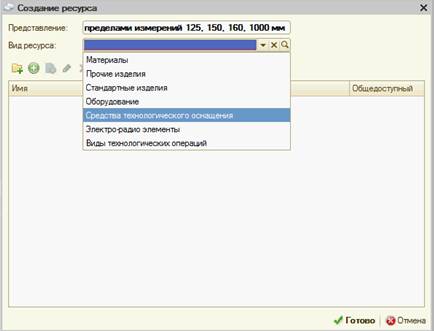

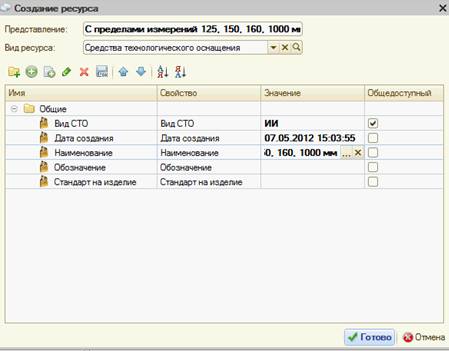

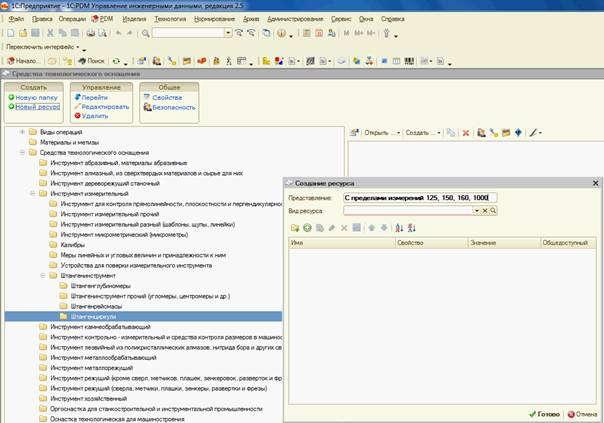

В папке "Штангенциркули" создайте новые ресурсы. Выполните команду на панели управления "Новый ресурс". В окне "Создания ресурса" в поле "Представление" напишите наименование ресурса.
В поле "Вид ресурса" укажите "Средства технологического оснащения".
Далее в таблице заполнить поля:
а) "Вид СТО" - ИИ;
б) "Наименование" - С пределами измерений 125, 150, 160, 1000 мм.

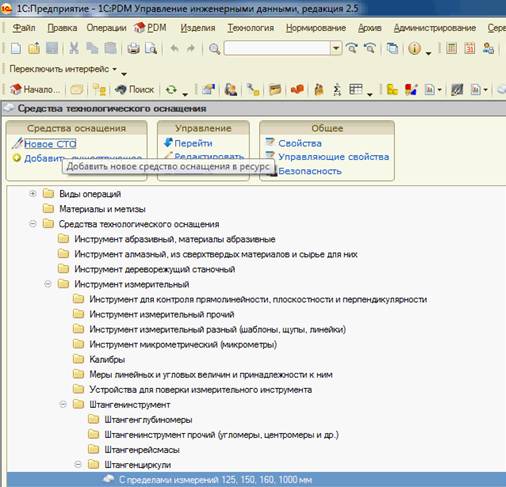

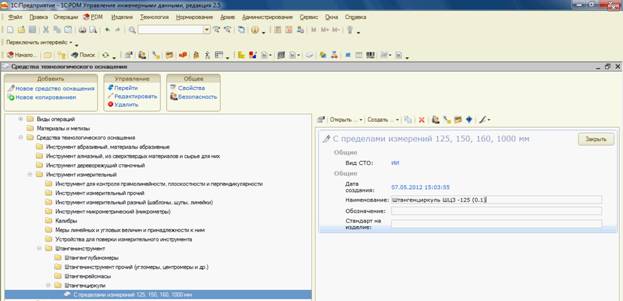

В ресурс добавьте СТО. Выполните команду на панели управления "Новое СТО", при этом нужно стоять на ресурсе только что созданном.
Заполните поля в появившемся с права окне.

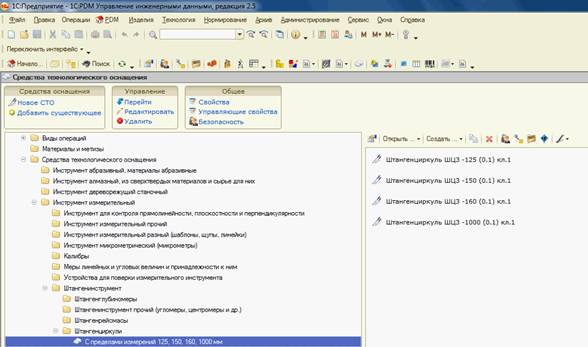

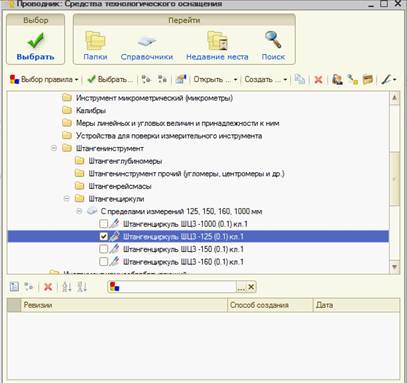

Добавьте в ресурс еще 3 СТО с помощью команды "Новое копированием", как на рисунке ниже.
По аналогии в справочную базу добавьте папку "Резцы из быстрорежущей стали токарные" с ресурсами как на рисунке ниже.
При создании ресурсов в поле "Вид СТО" укажите - РИ.

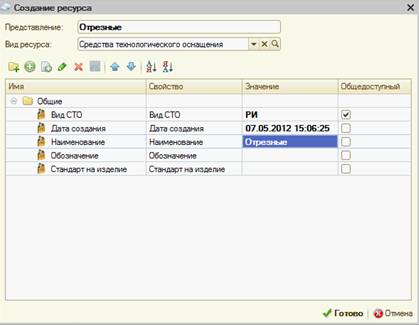

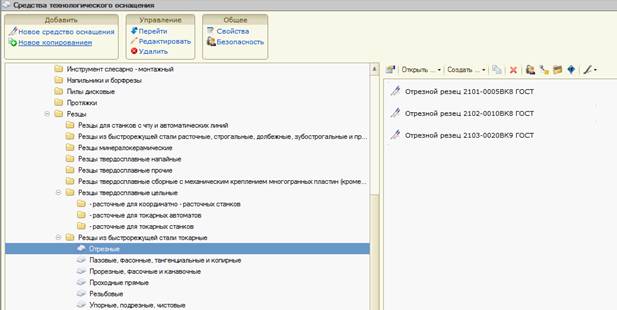

В ресурсе "Отрезные" создать несколько видов СТО как на рисунке ниже.
2. Разработка технологического процесса на деталь, связанного с чертежом. Продолжительность ≈50 мин.
Ссылка на видео.

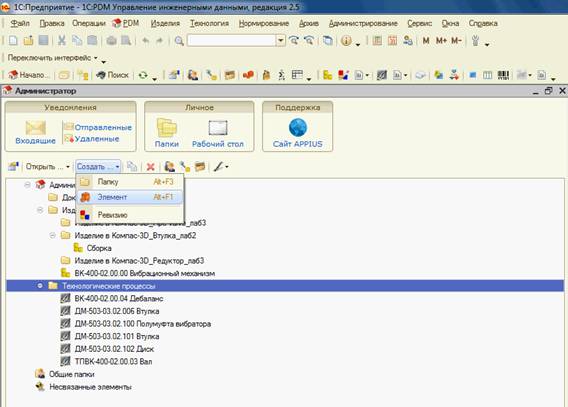

В главном окне системы встаньте на папку "Технологические процессы" и выполните команду Создать > Элемент.

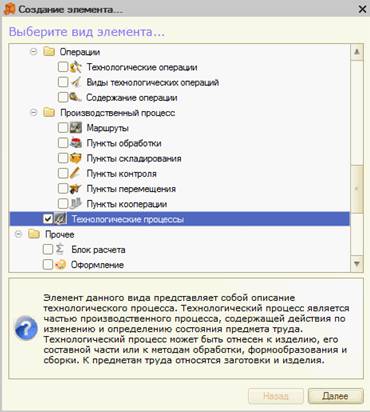

В появившимся окне "Создание элемента..." выберете "Технологические процессы".

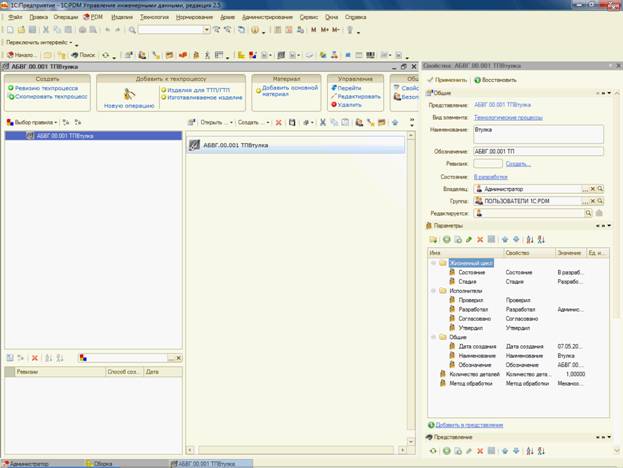

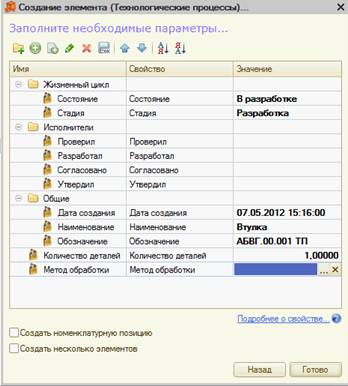

В карточке нового технологического процесса заполните поля:
а) Наименование - Втулка;
б) Обозначение - АБВГ.00.001. ТП;
в) Количество деталей - 1;
г) Метод обработки - Механообработка;
д) Разработал - Ф. И.О.
Для заполнения поля "Метод обработки" предварительно в справочнике системы "Методы обработки" нужно добавить "Механообработка".

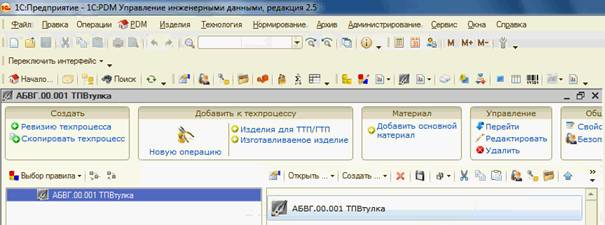

После создания техпроцесса перейдите в окно управления технологическими процессами.
Создайте операцию к технологическому процессу командой на панели управления "Новую операцию".
В появившемся окне заполните поля:
а) № операции - 005;

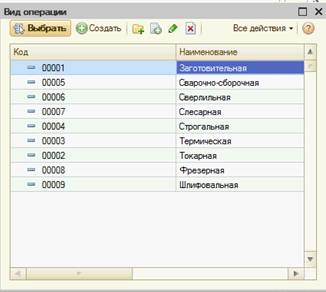

б) Вид операции - Заготовительная;
Если не хватает в списке какого-нибудь вида операции необходимо самостоятельно добавить в справочную базу системы 1С:PDM.
в) Подразделение - Группа №1;

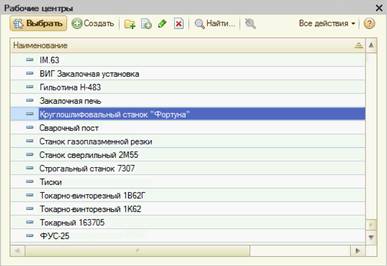

г) Рабочий центр - Тиски;
Если не хватает в списке рабочих центров необходимо самостоятельно добавить в справочную базу системы 1С:PDM.
д) Обозначение документа - Т_МИЭТ_МЭ_01;

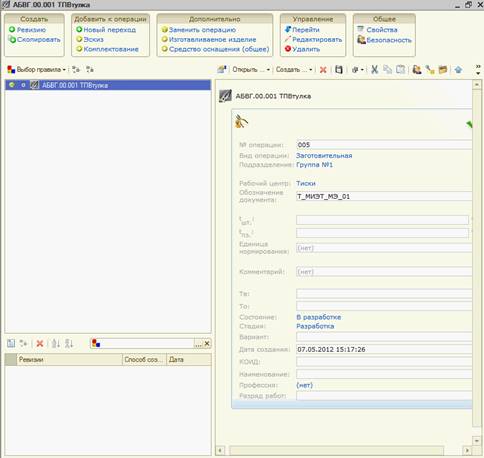

В результате должно получиться как на рисунке ниже.

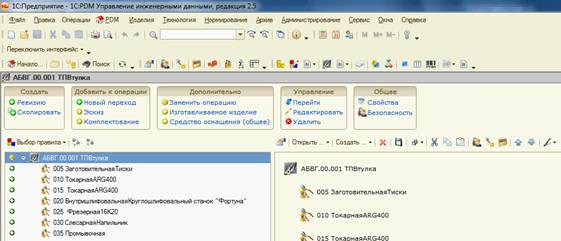

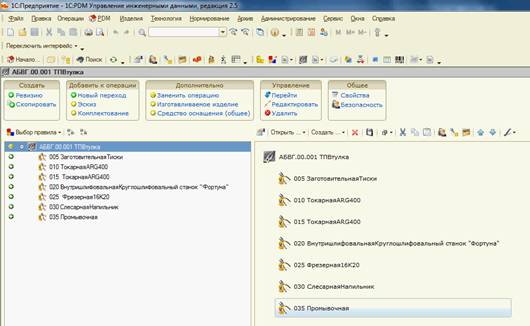

По аналогии создайте операции в соответствии с рисунком ниже.

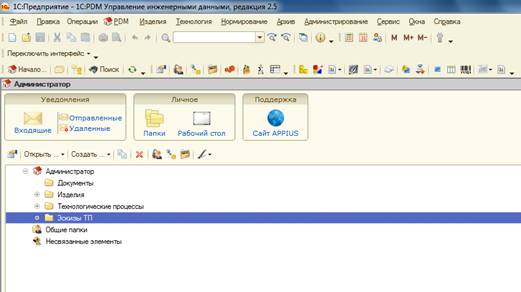

Далее прикрепите к операциям эскизы. Для этого первоначально создайте в главном окне системы новую папку с именем "Эскизы ТП".

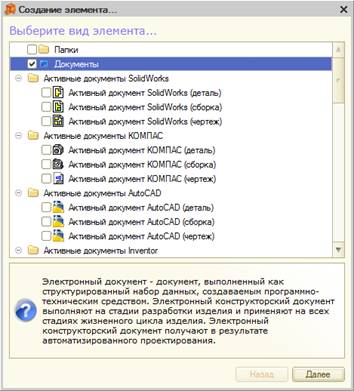

В папке "Эскизы ТП" создайте новый элемент с видом "Документы"
В карточке задайте интуитивно понятное название, например Втулка_01.

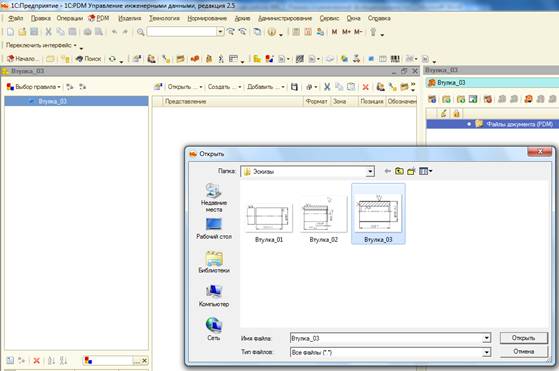

Далее прикрепите к созданному документу файл командой "Импорт файлов" в окне "Файлы и документы".
По аналогии добавьте в систему все операционных эскизы для технологического процесса.
В окне управления технологическим процессом встаньте на нужную операцию и нажмите на панели управления "Эскиз".
В проводнике перейдите в "Папки" и найдите, созданный ранее для этой операции эскиз.

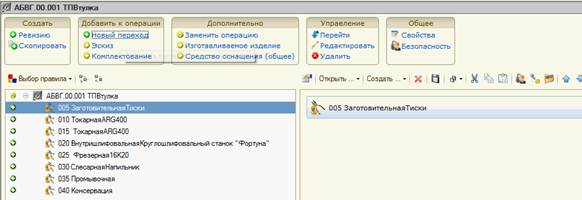

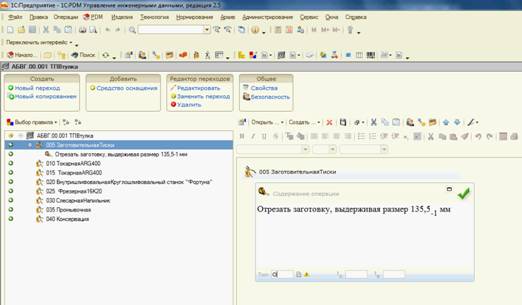

Далее создайте переходы к каждой из операций. Для этого воспользуйтесь командой на панели управления "Новый переход".
В появившемся окне напишите текст перехода в соответствии с технологией изготовления детали.
К созданному переходу добавьте оснастку с помощью кнопки на панели управления "Средство оснащения".

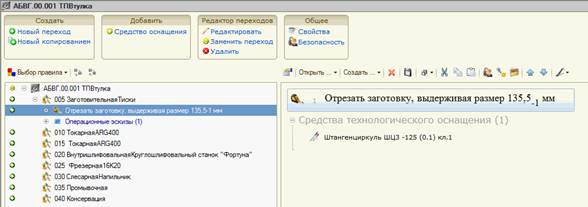

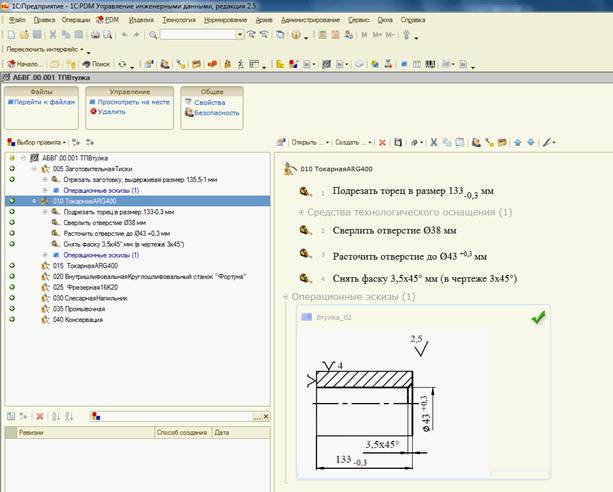

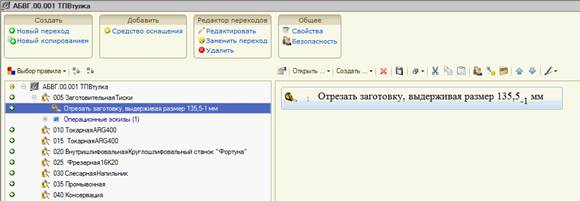

После добавления содержимое перехода должно выглядеть, как на рисунке ниже.
По аналогии, доделайте технологический процесс на изделие до конца.
Часть 2
3. Разработка технологического процесса на сборочную единицу. Продолжительность ≈40 мин.
Самостоятельно по аналогии с технологическим процессом на деталь Втулка разработайте технологический процесс на сборочную единицу Жгут АБВГ.01.001 ТП в системе 1C:PDM.
Исходные данные:

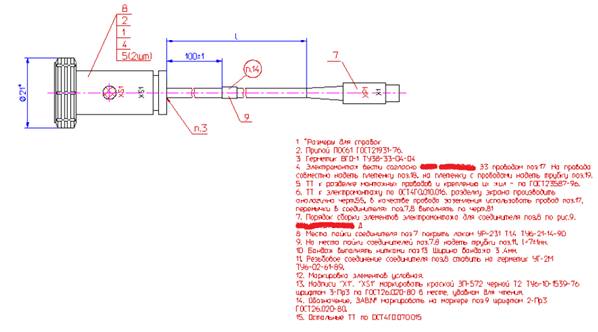

- сборочный чертеж Жгута АБВГ.01.001.

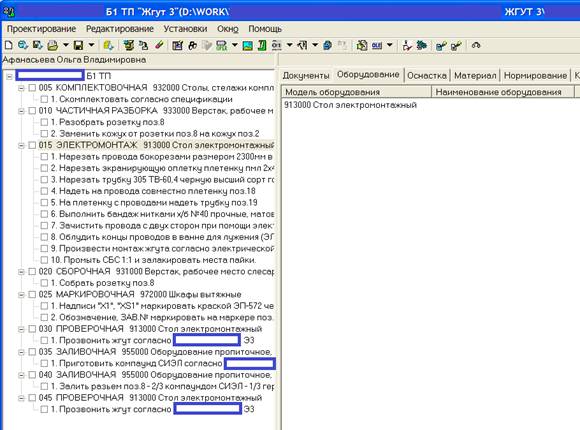

- технологический процесс Жгута АБВГ.01.001 разработанный в системе Techcard.
4. Проведение расчетов трудовых и материальных затрат. Продолжительность ≈30 мин.
Изучить материал видеоролика о нормировании технологических процессов в системе 1C:PDM версии 1.2. Сравнить с материалом в руководстве пользователя «1С:PDM Управление инженерными данными 2.0» фирмы «1С» и . Самостоятельно в системе 1С:PDM выполнить нормирование технологического процесса АБВГ.00.001 ТП Втулка.
5. Отправить документацию на проверку преподавателю используя уже имеющийся маршрут. Продолжительность ≈10 мин.
СОДЕРЖАНИЕ ОТЧЕТА
1. Цели лабораторной работы.
2. Конспект с содержанием основных положений по лабораторной работе.
3. Технологический процесс на деталь и сборочную единицу (по вариантам), взаимосвязанные с конструкторской документации в архиве PDM; результаты по материальному и трудовому нормированию.
4. Выводы по работе.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Что входит в состав ТД?
2. Назовите два основных подхода к автоматизированной технологической подготовке.
3. Что такое групповая технология?
4. Что такое САПР ТП? Какие функции они выполняют?
5. Что включает в себя программно-методический комплекс САПР ТП?
6. Какая технология наиболее автоматизирована, разработка технологических процессов на детали или сборочные единицы?
7. Перечислите основные функции САПР ТП сборки.
8. Существуют ли различия в представлении результатов проектирования автоматизированным и неавтоматизированным способом?
9. Дайте понятие обобщенному технологическому процессу.
10. Каковы основные принципы разработки эффективных автоматизированных систем ТПП?
11. Какие модули используются для создания ТД в данной PDM системе?
12. Какая технология наиболее автоматизирована, разработка технологических процессов на детали или сборочные единицы?
13. Назовите наиболее известные САПР ТП?
14. Какие данные передаются из САПР К в САПР ТП?
15. Что такое экспертная система?
16. Что такое база знаний экспертных систем?
17. Каковы основные компоненты технологических знаний?
18. Назовите функции экспертной системы?
19. Какая форма маршрутной карты ТП предпочтительней для электронного документооборота?
ЛИТЕРАТУРА
1. Малюх в современные САПР: Курс лекций. – М.: ДМК Пресс, 2010. -192 с.: ил.
2. САПР в машиностроении / , . – М.: ФОРУМ, 2010. – 448 с.: ил. – (Высшее образование).
3. Норенков автоматизированного проектирования. – М.: МГТУ им. , 2002. – 336 с.: ил. – (Сер. Информатика в техническом университете).
4. Ли К. Основы САПР (CAD/CAM/CAE). – СПб.: Питер, 2004. – 560 с.: ил.
5. Информационная поддержка наукоемких изделий / , . – М.: МГТУ им. , 2002. – 320 с.: ил.
6. САПР технологических процессов: учебник для студ. высш. учеб. заведений. - М.: Издательский центр "Академия", 2007. - 272 с.
Минимальные системные требования:
-1.5 GHz (минимум) 32-bit Intel процессор, 64-bit Intel процессор тоже поддерживается;
-Windows® XP или Windows 7 с последним сервис-паком и рекомендованными обновлениями; .NET 2.0 framework;
-1.0 GB RAM (минимум);
- жесткий диск на 200 Гб (минимум);
-128 MB OpenGL - совместимая видеокарта (минимум);
-1024 Х 768 at 96 DPI разрешение монитора (минимум);
-Windows® - совместимая двух или трёхкнопочная мышь (или мышь с колёсиком).
