Кто из радиолюбителей не мечтал о том, чтобы для сверления плат, фрезеровки дорожек или для гравировки и сверления передних панелей использовать что либо похожее на станок с ЧПУ(числовым программным управлением), управляемый компьютером? А почему бы и нет?

Всеобщая компьютеризация привела не только к тому, что к компу можно подключить все что угодно, и почти под все задачи найти программы, но и к тому, что на свалку истории (а то и на обычную) оказались выброшены предшественники компьютеров, которые можно заставить сослужить вторую службу. О чем идет речь? Об этом чуть попозже.

А сначала об изысканиях на эту тему.

Основой любого станка с ЧПУ служит координатный стол, обеспечивающий перемещение инструмента или детали, (или того и другого) в трех плоскостях – вправо-влево, вперед-назад и вверх - вниз. Самой главной частью координатного стола являются направляющие – именно они обеспечивают точное и легкое перемещение движущихся частей относительно друг друга.

Обычно в практике самодельного станкостроения применяют круглые стержни и скользящие по ним втулки, такие, как например, в матричных и струйных принтерах или сканерах http://vri-cnc. narod. ru/obraz. htm . Но есть немало проблем, подстерегающих каждого, кто решится их использовать. Основная проблема – это износ. Станки работают в условиях обработки металлов, стружка и пыль которых оседают на смазанных стержнях и попадают под втулки. Со временем зазор между втулкой и стержнем увеличивается, что, несомненно, вызывает появление люфтов. Решить эту проблему можно только заменой стержня и втулки, или изготовлением новой втулки, под диаметр износившегося стержня. Вторая проблема, с ней придется столкнуться еще на стадии изготовления станка – высокая точность изготовления стержня и втулки, ведь зазор между ними должен быть всего несколько микрон. Можно, конечно, взять направляющую от старого принтера, но там уже очевиден износ и надеяться на получение высокой точности бессмысленно. От старого принтера можно взять только шаговые двигатели, для радиолюбительского станка они подойдут как нельзя лучше.

Что же применить в качестве направляющих? Поиски в Интернете привели к неутешительному выводу – есть отличные направляющие, да вот их цена просто на уровне космической. Самая примитивная полуметровая «рельса» с тележкой на ней стоит более 200 «зеленых». Для хорошего станка направляющих нужно как минимум 6 штук, не все конечно полуметровой длины, но, тем не менее, раскошелиться придется основательно.

Есть набор «Кулибин», http://www. mntc. ru/projects/order. htm предлагаемый за 6500 рублей, в него входит полностью все комплектующие для 3-х координатного стола нескольких конфигураций, но направляющие в этом наборе, мягко говоря, вызывают недоверие.

Итак, что же использовать в качестве направляющих, надежное, с минимальными люфтами и главное – нахаляву.

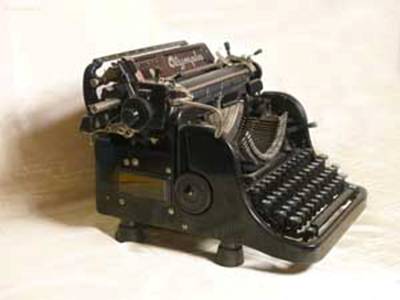

Вот и подошли к предшественникам компьютеров, о которых шла речь в начале статьи. Это старые механические и электрические печатные машинки, правда, от них нам понадобятся только каретки.

В больших печатных машинках, типа «Robotron», «Ятрань», «Уфа», «Башкирия», «Листвица» - самые подходящие для переделки в станок, каретки. Снимаются они очень просто – каретка отодвигается влево, справа откручивается одна гайка, удерживающая каретку, затем каретку сдвигаем вправо и откручиваем такую же гайку слева, затем приподнимаем каретку и отсоединяем хлопчатобумажный поводок возврата каретки. Каретку полностью разбираем, особенно аккуратно снимаем направляющие – длинные черные металлические стержни - рельсы. Аккуратно потому, что при снятии этих рельс высыпаются ролики или шарики, обеспечивающие легкое скольжение каретки.

Вот эти стержни, шарики и ролики, а также блок рельсов, обычно находящийся на подвижной части каретки, и пружина возврата каретки с креплением нам и понадобятся.

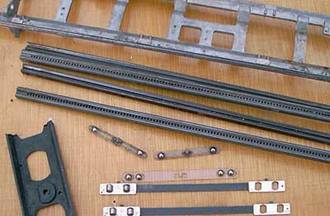

На фото показаны различные направляющие от различных печатных машинок, все они пригодны для использования.

В каретках используются роликовые или шариковые направляющие, обеспечивающие очень легкое перемещение, с минимальными потерями на трение. Вот как они устроены:

Желтым и зеленым цветом окрашены рельсы. Красным и голубым – ролики, Красным – шарики. Синий цвет – подвижная часть, розовый – неподвижная. Справа – регулировочный винт, обеспечивающий отсутствие люфта. В некоторых машинках подвижная пластина и подвижные рельсы выполнены как единое целое.

Небольшое отступление:

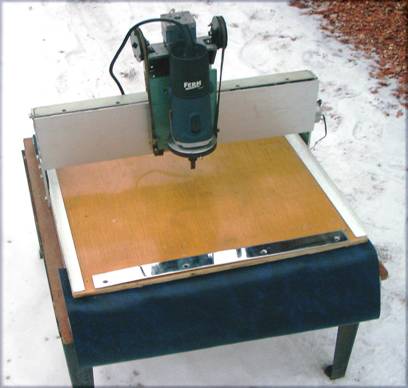

На фото в начале статьи изображен станок с ЧПУ для обработки мягких пластиков и дерева, изготовленный мной из трех кареток от печатных машинок «Уфа». Станок очень мощный, двигатель фрезера имеет мощность 800 ватт при 34 тысячах оборотов в минуту, что позволяет, например, фрезеровать буквы даже из 40 миллиметровой доски. Но это потребовало и повышенной прочности. Для перемещения по осям X и Y использованы каретки целиком, что обеспечило размер обрабатываемой за один раз поверхности 480х480 мм.

Для оси Z (перемещение по вертикали) использована только часть каретки, длиной 150 мм, что обеспечило глубину обработки до 60 мм.

Продолжим тему изготовления станка.

Чем же хороши каретки от печатных машинок?

Ну и во первых, все нужные нам части выполнены из очень высококачественной стали. Из множества исследованных машинок, отработавших многие годы, я не встречал такой, у которой хотя бы незначительно были бы изношены рельсы, и уж тем более не встречал потускневших(изношенных) роликов или шариков. Советское качество, ничего не скажешь.
