Лекция №1. Аппаратные средства SCADA-систем (стр. 20 )

Основой программного обеспечения I/A Series является программа FoxView. Она представляет собой “окно” пользователя в среду I/A Series. Одна из основных функций FoxView – отображение хода технологического процесса во времени и предоставление оператору средств контроля. В программе осуществляется сигнализация неполадок в работе аппаратной части и алармов технологического процесса. Из главного меню FoxView может быть осуществлён доступ к различным конфигураторам, используемым для создания прикладного ПО системы управления конкретным процессом.

Наиболее важным конфигуратором является конфигуратор интегрированного управления ICC (Integrated Control Configurator), предназначенный для создания и редактирования базы данных управляющего процессора.

Для создания мнемосхем технологического процесса, называемых по терминологии I/A Series технологическими дисплеями или просто дисплеями, а также для построения трендов и фейсплейтов (окно, содержащее информацию о переменных, хранящихся в базе данных) используется пакет FoxDraw.

Для мониторинга аппаратной части системы и её настройки применяется программа SMDH (System Monitor Display Handler).

Для отображения алармов технологического процесса применяется Alarm Manager, доступ к которому осуществляется из окна FoxView. Конфигуратор данной программы используется для настройки параметров отображения алармов.

В целях работы с информацией базы данных (ведение истории, архивирование и т. д.) используется пакет AIM*AT. Он включает в себя ряд программ предназначенных для различных целей:

·  AIM*Historian для ведения истории процесса и архивирования данных

·  AIM*DataLink для экспорта информации из базы данных в ПО сторонних поставщиков (например, в Excel)

·  AIM*Explorer используется для построения усовершенствованных трендов параметров процесса

·  OPC Server применяется для передачи информации в сеть предприятия

Помимо данных программных средств, работающих только в среде I/A Series, широко распространено инженерное ПО – FoxCAE и IACC, обладающие возможностью функционировать вне системы.

Окно программы FoxView (рис.8) при загрузке автоматически появляется на экране монитора.

Окно программы разбито на несколько областей:

·  Строка главного меню.

·  Системная панель, содержащая две кнопки – System и Process, строку времени/даты и строку событий.

·  Строка состояния, на которой указываются путь к открытому технологическому дисплею, текущая рабочая среда, число открытых оверлеев, используемый экземпляр истории.

·  Дисплейная панель, обеспечивающая быстрый доступ к технологическим дисплеям.

·  Область отображения технологических дисплеев.

Рис.8. Окно FoxView.

Важным понятием при работе в FoxView является понятие рабочей среды, или просто среды. Среда определяет внешний вид окна и предоставляет различный уровень доступа к его объектам. Изначально определено четыре среды:

·  Initial

·  Operator

·  Process_Eng

·  Softw_Eng

Каждой среде соответствует три одноименных (имя среды) файла разных типов (.env, .mbr и.), находящихся в каталоге D:/opt/env. В них прописаны все элементы окна FoxView и уровни доступа. Создание новых троек файлов с другими именами позволяет создать новые среды.

Среда Softw_Eng предоставляет максимальный доступ к конфигураторам системы.

Важным элементом окна является системная панель, в частности кнопки System и Process (см. рис. 8, слева вверху), отображающие соответственно неисправности аппаратных средств системы и алармов процесса. Они могут быть красного или зелёного цвета.

	Мигает	Не мигает
Красный	Аларм не квитирован	Аларм квитирован
Зелёный	Нет алармов, но что-то осталось несквитированным	Нет алармов

При нажатии на кнопки запускаются соответственно SMDH (программа мониторинга аппаратной части) и Alarm Manager. SMDH позволяет просмотреть конфигурацию оборудования, выявить неисправности, произвести настройку. Alarm Manager служит для отображения алармов технологического процесса.

Из Alarm Manager доступно семь дисплеев алармов, переключение между которыми осуществляется из пункта главного меню Displays:

·  Most Recent Alarms (самые последние аварийные сигналы) – самые последние неквитированные аварийные сигналы, обновляемые каждую секунду.

·  New Alarm Summary (Сводка новых аварийных сигналов) – все активные неквитированные аварийные сигналы.

·  Unacknowledged Alarm Summary (Сводка неквитированных аварийных сигналов) – все неквитированные аварийные сигналы, которые вернулись в нормальное состояние.

·  Acknowledged Alarm Summary (сводка квитированных аварийных сигналов) – все активные квитированные аварийные сигналы.

·  Alarm History (предыстория аварийных сигналов) – все сообщения об аварийных сигналах и возвратах в нормальное состояние из выбранного архиватора Historian.

·  Operations (Операции) – управление сиреной и возможность изменения среды.

База данных управляющего процессора. Конфигуратор ICC.

В основе функционирования системы I/A Series лежит база данных управляющего процессора. База данных представляет собой набор компаундов, в состав которых входят блоки.

Блок – это типовой алгоритм, предназначенный для выполнения определённой функции. Существует более ста стандартных алгоритмов. Каждый блок обладает большим набором параметров, позволяющих приспособить стандартный алгоритм под выполнение конкретной задачи. Параметры блоков устанавливаются в процессе создания базы данных.

Блоки объединяются в компаунды. Компаунд – логическая совокупность блоков, выполняющихся вместе (с одними и теми же периодом и фазой). Упрощенно, компаунд – это алгоритм управления технологическим параметром (параметрами), построенный на базе типовых алгоритмов (блоков). Например, если речь идет о регулировании технологического параметра по одноконтурной схеме (объект, датчик, регулятор, исполнительное устройство), компаунд должен состоять (как минимум) из трех последовательно соединенных блоков – блока аналогового ввода - AIN, блока, реализующего закон регулирования (например, PID), и блока аналогового вывода - AOUT.

Реально цепочка блоков компаунда включает еще и другие блоки, но в рамках данной лекции это не рассматривается.

Для создания и редактирования базы данных в среде I/A Series применяется интегрированный конфигуратор управления (ICC), а для просмотра детальных дисплеев блоков и компаундов (окна, содержащие значения всех параметров, а также тренды, средства управления и ручного ввода) – программа FoxSelect.

Доступ к ICC осуществляется из главного меню FoxView - Config/Control_cfg/CIO_config. Эта команда вызывает на экран стартовое окно программы (рис. 9), называемое окном выбора компаундов - COMPOUND SELECTION.

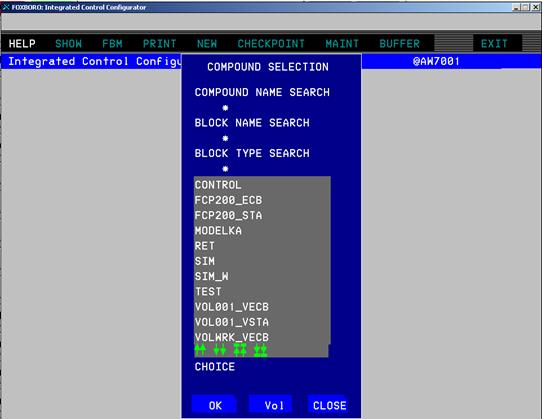

Рис. 9. Окно выбора компаундов.

После создания компаунда потребуется создание блоков, реализующих алгоритм управления, ввод параметров блоков. Затем компаунд должен быть загружен в управляющий процессор (если его разработка проводилась в библиотеке). Проверка его работы осуществляется в программе FoxSelect включением на исполнение.

Подробно методика работы в программах FoxView, ICC, FoxSelect, FoxDraw будет описана в пособии, специально предназначенном для изучения компонентов программно-аппаратного комплекса I/A Series.

Итак, комплексная автоматизация технологического процесса может быть решена двумя путями:

-  на базе распределенной системы управления (РСУ/DCS);

-  на базе программируемых логических контроллеров (ПЛК/PLC) и человеко-машинного интерфейса (ЧМИ/SCADA).

Каждый из этих путей имеет свои положительные и отрицательные стороны.

Подход	Характеристика	+/-
РСУ	Очень высокая надежность и степень готовности	+
Полностью интегрированные инструменты ЧМИ, базы данных и приложения	+
Оптимальная для непрерывного управления	+
Дорогая архитектура для многих приложений	-
Улучшение функциональности сильно усложняет структуру	-
ПЛК с ЧМИ	Привлекательная цена, модульное аппаратное обеспечение	+
Оптимальная для высокоскоростных логических приложений	+
Контроллер, ЧМИ и приложение не интегрированы	-
Не детерминистская, менее современная концепция управления	-
Нет композитных точек, для каждого параметра используется имя	-

Контрольные вопросы.

1.  Два направления на пути создания многоуровневых систем управления

и их сравнительная характеристика.

2.  DCS-системы – общая характеристика, компоненты,

область применения. Примеры.

3.  Архитектура I/A Series 6-ой версии.

4.  Архитектура I/A Series 8-ой версии.

5.  Управляющие процессоры в DCS-системах.

Сравнительная характеристика управляющих процессоров в DCS

системах и процессорных модулей контроллеров в системах SCADA.

6.  Сети и шины в DCS-системах. Характеристика сетей DCS и

SCADA-систем.

7.  Надежность DCS-систем. Примеры.

8.  Интегрированное программное обеспечение I/A Series Foxboro.
