UML. Диаграммы вариантов использования (стр. 2 )

Каждая диаграмма деятельности должна иметь единственное начальное и единственное конечное состояния. Они имеют такие же обозначения, как и на диаграмме состояний. При этом каждая деятельность начинается в начальном состоянии и заканчивается в конечном состоянии. Саму диаграмму деятельности принято располагать таким образом, чтобы действия следовали сверху вниз. В этом случае начальное состояние будет изображаться в верхней части диаграммы, а конечное – в ее нижней части.

Переходы

При построении диаграммы деятельности используются только нетриггерные переходы, т. е. такие, которые срабатывают сразу после завершения деятельности или выполнения соответствующего действия. Этот переход переводит деятельность в последующее состояние сразу, как только закончится действие в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.

Если из состояния действия выходит единственный переход, то он может быть никак не помечен. Если же таких переходов несколько, то сработать может только один из них. Именно в этом случае для каждого из таких переходов должно быть явно записано сторожевое условие в прямых скобках. При этом для всех выходящих из некоторого состояния переходов должно выполняться требование истинности только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения некоторого промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ.

Графически ветвление на диаграмме деятельности обозначается небольшим ромбом, внутри которого нет никакого текста. В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа ветвления. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.

Выполняемые действия соединяются в конечном состоянии. Однако это вовсе не является обязательным. Можно изобразить еще один символ ветвления, который будет иметь несколько входящих переходов и один выходящий.

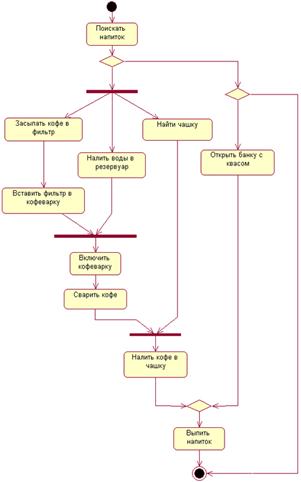

Один из наиболее значимых недостатков обычных блок-схем или структурных схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В языке UML для этой цели используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Таким символом является прямая черточка, аналогично обозначению перехода в формализме сетей Петри.

Как правило, такая черточка изображается отрезком горизонтальной линии, толщина которой несколько шире основных сплошных линий диаграммы деятельности. При этом разделение (concurrent fork) имеет один входящий переход и несколько выходящих. Слияние (concurrent join), наоборот, имеет несколько входящих переходов и один выходящий.

Таким образом, диаграмма деятельности есть не что иное, как специальный случай диаграммы состояний, в которой все или большинство состояний являются действиями или состояниями под-деятельности. А все или большинство переходов являются нетригтерными переходами, которые срабатывают по завершении действий или под-деятельностей в состояниях-источниках.

5.  UML. Диаграммы классов

Диаграмма классов (class diagram) служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывает их внутреннюю структуру и типы отношений. На данной диаграмме не указывается информация о временных аспектах функционирования системы. С этой точки зрения диаграмма классов является дальнейшим развитием концептуальной модели проектируемой системы.

Диаграмма классов представляет собой некоторый граф, вершинами которого являются элементы типа «классификатор», которые связаны различными типами структурных отношений. Следует заметить, что диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи. Когда говорят о данной диаграмме, имеют в виду статическую структурную модель проектируемой системы. Поэтому диаграмму классов принято считать графическим представленном таких структурных взаимосвязей логической модели системы, которые не зависят или инвариантны от времени.

Диаграмма классов состоит из множества элементов, которые в совокупности отражают декларативные знания о предметной области. Эти знания интерпретируются в базовых понятиях языка UML, таких как классы, интерфейсы и отношения между ними и их составляющими компонентами. При этом отдельные компоненты этой диаграммы могут образовывать пакеты для представления более общей модели системы. Если диаграмма классов является частью некоторого пакета, то ее компоненты должны соответствовать элементам этого пакета, включая возможные ссылки на элементы из других пакетов.

В общем случае пакет статической структурной модели может быть представлен в виде одной или нескольких диаграмм классов. Декомпозиция некоторого представления на отдельные диаграммы выполняется с целью удобства и графической визуализации структурных взаимосвязей предметной области. При этом компоненты диаграммы соответствуют элементам статической семантической модели. Модель системы, в свою очередь, должна быть согласована с внутренней структурой классов, которая описывается на языке UML.

Взаимосвязи

Взаимосвязь — это особый тип логических отношений между сущностями, показанных на диаграммах классов и объектов. В UML’е представлены следующие виды отношений:

Ассоциации

Ассоциация показывает, что объекты одной сущности (класса) связаны с объектами другой сущности.

Существует пять различных типов ассоциации. Наиболее распространёнными являются двунаправленная и однонаправленная. Например, классы «рейс» и «самолёт» связаны двунаправленной ассоциацией, а классы «человек» и «кофейный автомат» связаны однонаправленной.

Двойные ассоциации (с двумя концами) представляются линией, соединяющей два классовых блока. Ассоциации более высокой степени имеют более двух концов и представляются линиями, один конец которых идет к классовому блоку, а другой к общему ромбику. В представлении однонаправленной ассоциации добавляется стрелка, указывающая на направление ассоциации.

Ассоциация может быть именованной, и тогда на концах представляющей её линии будут подписаны роли, принадлежности, индикаторы, мультипликаторы, видимости или другие свойства.

Агрегация

Диаграмма классов, показывающая Агрегацию между двумя классами

Агрегация — это разновидность ассоциации при отношении между целым и его частями. Как тип ассоциации агрегация может быть именованной. Одно отношение агрегации не может включать более двух классов (контейнер и содержимое).

Агрегация встречается, когда один класс является коллекцией или контейнером других. Причём по умолчанию, агрегацией называют агрегацию по ссылке, то есть когда время существования содержащихся классов не зависит от времени существования содержащего их класса. Если контейнер будет уничтожен, то его содержимое — нет.

Графически агрегация представляется пустым ромбиком на блоке класса и линией, идущей от этого ромбика к содержащемуся классу.

Композиция

Композиция — более строгий вариант агрегации. Известна также как агрегация по значению.

Композиция имеет жёсткую зависимость времени существования экземпляров класса контейнера и экземпляров содержащихся классов. Если контейнер будет уничтожен, то всё его содержимое будет также уничтожено.

Графически представляется как и агрегация, но с закрашенным ромбиком.

Различия между композицией и агрегацией

Целое композиции должно иметь мультипликатор 0..1 или 1, что показывает, что часть является частью только одного целого. В агрегации же может быть любой мультипликатор.

Приведём наглядный пример. Комната является частью квартиры, следовательно здесь подходит композиция, потому что комната без квартиры существовать не может. А, например, мебель не является неотъемлемой частью квартиры, но в то же время, квартира содержит мебель, поэтому следует использовать агрегацию.

Обобщение (наследование)

Диаграмма классов, показывающая наследование двух подклассов от одного суперкласса

Обобщение (Generalization) показывает, что один из двух связанных классов (подтип) является частной формой другого (надтипа), который называется обобщением первого. На практике это означает, что любой экземпляр подтипа является также экземпляром надтипа. Например: животные — супертип млекопитающих, которые, в свою очередь, — супертип приматов, и так далее. Эта взаимосвязь легче всего описывается фразой «А — это Б» (приматы — это млекопитающие, млекопитающие — это животные).
