Лекция. Лесосечные работы и трелёвка леса (стр. 4 )

Рис.7 приёмы чокеровки и формирования пачки:

а – чокеровка одинарной петлёй, б – чокеровка двойной петлёй, в – последовательная

прицепка хлыстов, г – зигзагообразная прицепка хлыстов

Грузовой ход трактора. Для движения с грузом трактор должен быть приведен в транспортное положение. Требования к транспортному положению в этом случае несколько другие, чем при порожнем ходе. Главным из них является обеспечение возможности маневрирования трактора под грузом. Для этого необходимо, чтобы трактор мог поворачиваться относительно пачки, как в горизонтальной так и в вертикальной плоскости. Все таркторы для бесчокерной трелёвки уступают по проходимости соответствующим бозавым тракторам с чокерным оборудованием, поскольку последние могут на особо тяжёлых участках волока сбросить пачку, переходит по волоку 10-20 м. вперёд, затем опускает щит, лебёдкой подтягивает пачку и снова берёт её. Разгрузка пачки. Для разгрузки пачки на погрузочной площадке следует подъезжать вплотную к штабелю и останавливать трактор так. Чтобы комли деревьев в пачке и штабеле находились на одном уровне. Затем раскрываются зажимные рычаги коника ТБ-1 и растягивается петля у трактора ЛП-18, коник или трососъёмник откидывается назад и трактор выезжает из под пачки. Для создания более плотных или более высоких штабелей разгрузка тракторов ТБ-1 или ЛП-18А может производится манипулятором. Разгрузка при чокерной трелёвке заключается в сбрасывании пачки м после этого – ручной отцепке каждого чокера. Для сбрасывания пачки лебёдка растормаживается, и трактор выезжает из-под пачки.

Рейсовые нагрузки.

В обычныз производительных условиях тяговые качества трелёвочных тракторов используются не полностью. Фактические рейсовые нагрузки за редким исключением оказываются нижетех, которые возможны по тяговым характеристикам трактора, т. е. ниже расчётных. Объёмы рейсовых нагрузок складываются под воздействием ряда технологических факторов. Под технологическими ограничениями рейсовых нагрузок понимается возможность или целесообразность формирования пачек определённого объёма. Когода не сам трактор, а другая машина, например валочно-пакетирующая, рейсовая нагрузка предопределяется объёмом сформированной пачки. Тракторы с пачковыми захватами обычно берут одну пачку за рейс. Дробление или объединение пачек приводит к нарушению нормального режима работы трактора, хотя такое изменение объёма подготовленных пачек в принципе возможно. Если паки уложены в вал, та трактор толкателем может сдвинуть первую пачку назад до упора толкателя в комли следующей пачки, таким образом сдвоить их. Трелёвочные тракторы с гидроманипулятором дают возможность варьировать объём пачки. Если ведётся набор пачки из отдельно лежащих деревьев, то возможным техническим ограничением является снижение маневренности трактора по мере увеличения нагрузки. При наборе деревьев из пачки, предварительно сформированной валочно-пакетирующей машиной, возможны два варианта. Когда пачки уложены в вал, манипуляторный трактор может взять только крайнюю пачку, которую при необходимости можно сдвоить. Если пачки под углом, то манипулятором можно сформировать пачку любого объёма, однако для этого требуется дополнительное маневрирование трактора. При чокерной рейсовые нагрузки ограничиваются ручными приёмами – растаскиванием тягового каната, чокеровкой, отцепкой. Для растаскивания каната требуются большие физические усилия, которые зависят от диаметра каната и расстояния оттаскивания. Указанное расстояние по этой причине не превышает 25 м. Объём пачки, которую можно собрать с некоторой площади вычисляется по формуле:

где q – средний запас древесины, м3/га

длина площадки, м.

м.

Бесчокерные трелёвщики

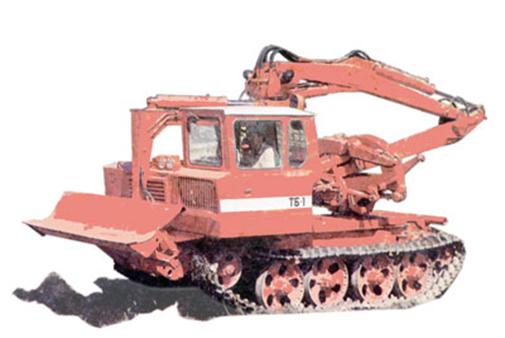

Трактор для бесчокерной трелевки деревьев ТБ-1
Мощность двига,1 кВт (83,1 л. с.)
Максимальная загрузка коника - 8...10 м3
Эксплуатационная масса - 10 500 кг

Трактор для бесчокерной трелевки деревьев ТБ-1М-15
Мощность двига,2 кВт (120 л. с.)
Максимальная загрузка коника - 8...10 м3
Эксплуатационная масса - 14 400 кг

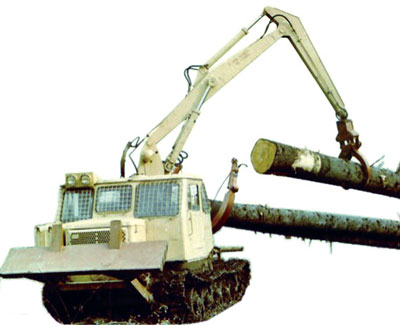

Машина трелевочная бесчокерная ЛП-18А
Мощность двига,6 кВт (110 л. с.)
Максимальная загрузка коника - 6,8 тонн
Эксплуатационная масса - 15 900 кг

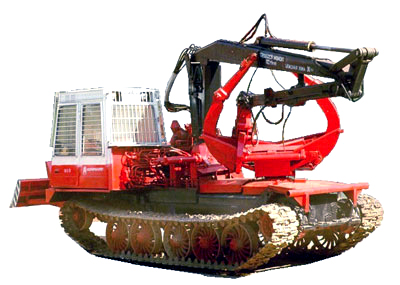

Машина трелевочная бесчокерная ЛП-18Д
Мощность двига,5 кВт (130 л. с.)
Максимальная загрузка коника - 8,3 тонн
Эксплуатационная масса - 17 300 кг

Машина трелевочная бесчокерная ЛП-18К
Мощность двига,5 кВт (130 л. с.)
Максимальная загрузка коника - 8,3 тонн
Эксплуатационная масса - 16 300 кг

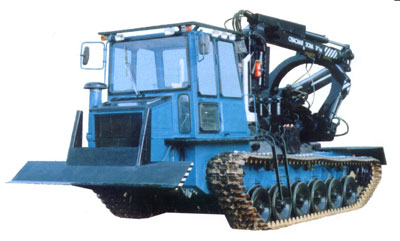

Бесчокерная трелевочная машина МЛ-107
Мощность двигакВт (330 л. с.)
Объем трелюемой пачки - 14 м3
Эксплуатационная масса - 18 700 кг


Машина гусеничная для бесчокерной трелевки Онежец-330
Мощность двигакВт (123 л. с.)
Максимальная загрузка коника - 8...10 м3
Эксплуатационная масса - 12 600 кг

Трелёвщики с пачковым захватом

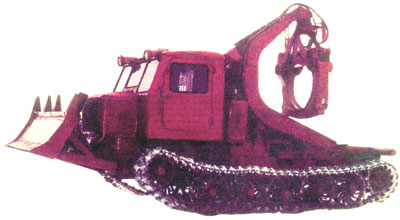

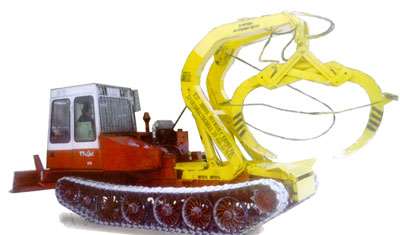

Машина трелевочная гусеничная с пачковым захватом ЛТ-154А
Мощность двига,6 кВт (115 л. с.)
Объем трелюемой пачки - до 8 м3
Эксплуатационная масса - 14 680 кг

Машина трелевочная гусеничная с пачковым захватом ЛТ-187
Мощность двига,7 кВт (130 л. с.)
Объем трелюемой пачки - до 8 м3
Эксплуатационная масса - 16 080 кг

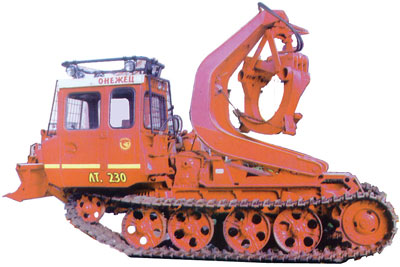

Машина трелевочная (пакетоподборщик) ЛТ-230
Мощность двига,2 кВт (120 л. с.)
Объем трелюемой пачки - до 8 м3
Эксплуатационная масса - 14 100 кг

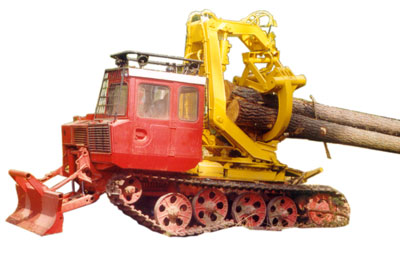

Бесчокерная трелевочная машина МЛ-136
Мощность двига,2 кВт (120 л. с.)
Объем трелюемой пачки - до 7 м3
Эксплуатационная масса - 14 600 кг

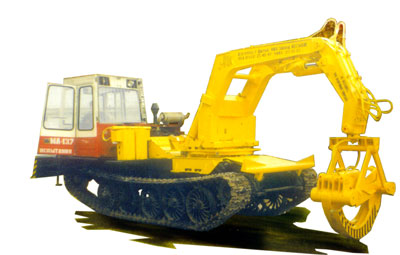

Машина трелевочная гусеничная с пачковым захватом МЛ-137
Мощность двига,7 кВт (130 л. с.)
Объем трелюемой пачки - до 8 м3
Эксплуатационная масса - 16 350 кг

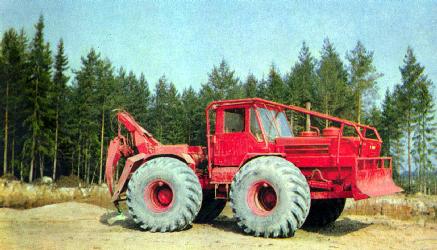

Машина трелевочная с пачковым захватом ЛТ-171А
Мощность двигакВт (165 л. с.)
Объем трелюемой пачки - до 6 м3
Эксплуатационная масса - 12 370 кг

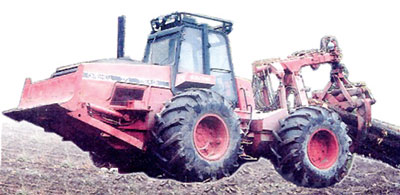

Машина трелевочная с пачковым захватом МЛ-56
Мощность двигакВт (250 л. с.)
Объем трелюемой пачки - до 7 м3
Эксплуатационная масса - 18 000 кг

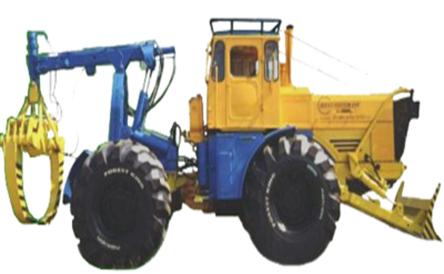

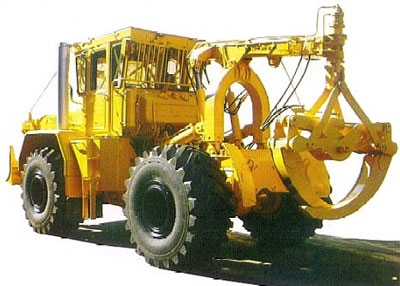

Машина колесная для бесчокерной трелевки ТЛК 4-01
Мощность двигакВт (180 л. с.)
Объем трелюемой пачки - до 7 м3
Эксплуатационная масса - 14 500 кг

Машина трелевочная МЛ-30
Мощность двигакВт (235 л. с.)
Объем трелюемой пачки - 6,5 м3
Эксплуатационная масса - 16 500 кг

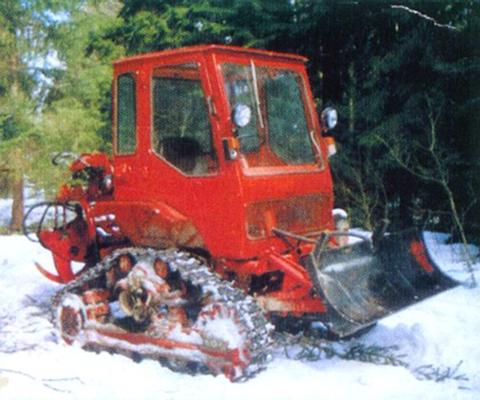

Малогабаритный гусеничный трелевочный трактор ЛМТ-6
Мощность двига,7 кВт (25 л. с.)
Объем трелюемой пачки - до 1 м3
Эксплуатационная масса - 3 100 кг

Сортиментовозы-форвадеры

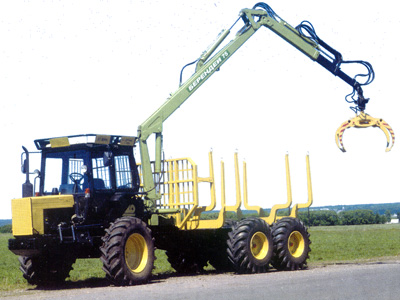

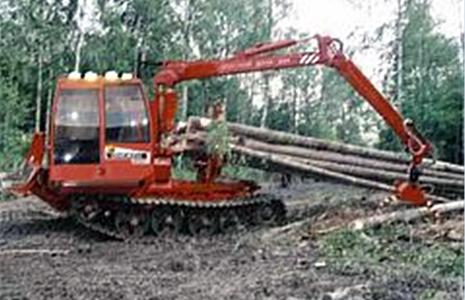

Машина лесная погрузочно-транспортная ЛТ-189
Мощность двига,4 кВт (80,1 л. с.)
Грузоподъемность - 8 000 кг
Эксплуатационная масса - 12 000 кг

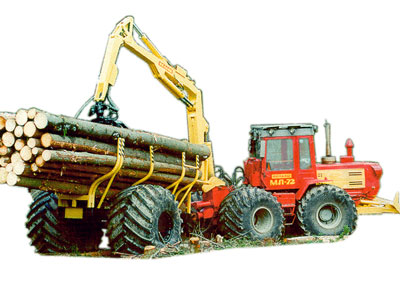

Сотриментовоз (форвардер) МЛ-72-01
Мощность двига,4 кВт (165,1 л. с.)
Грузоподъемность - 2 400 кг
Эксплуатационная масса - 13 800 кг

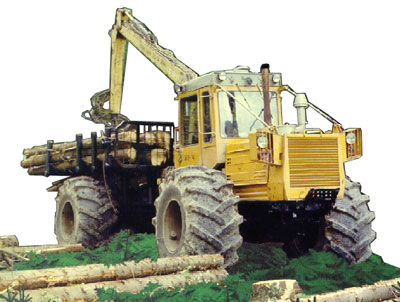

Сортиментовоз (форвардер) МЛ-74
Мощность двига,4 кВт (165,1 л. с.)
Объем перевозимой пачки - 8...9 куб. м
Эксплуатационная масса - 13 770 кг

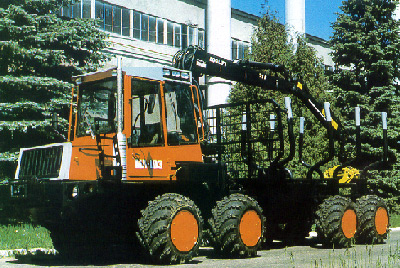

Сотриментовоз (форвардер) МЛ-103
Мощность двигакВт (125 л. с.)
Полезная грузоподъмность - 12,5 куб. м
Эксплуатационная масса - 20 000 кг

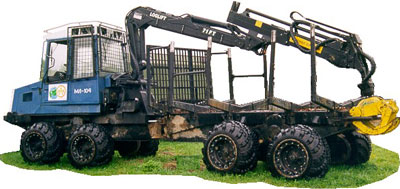

Сортиментовоз (форвардер) МЛ-104
Мощность двига,7 кВт (122 л. с.)
Грузоподъемность - 10 000 кг
Эксплуатационная масса - 14 500 кг

Машина лесная погрузочно-транспортная (форвардер) МЛ-131
Мощность двигакВт (119,7 л. с.)
Грузоподъемность - 10 000 кг
Эксплуатационная масса - 13 550 кг

Машина лесная погрузочно-транспортная (форвардер) МЛ-142
Мощность двигакВт (180 л. с.)
Объем перевозимой пачки - 14 куб. м
Эксплуатационная масса - 16 800 кг

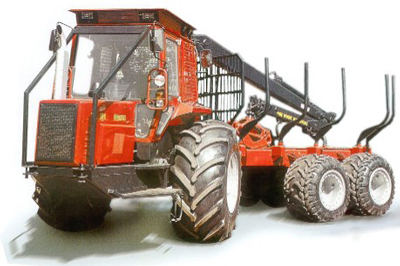

Машина лесная погрузочно-транспортная (форвардер) Амкодор 2661
Мощность двигакВт (148 л. с.)
Грузоподъемность - 12 000 кг
Эксплуатационная масса - 14 500 кг

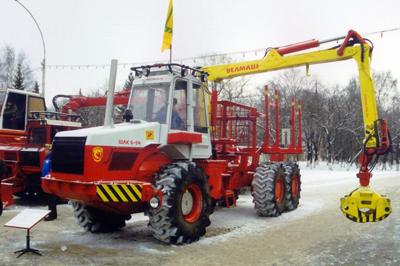

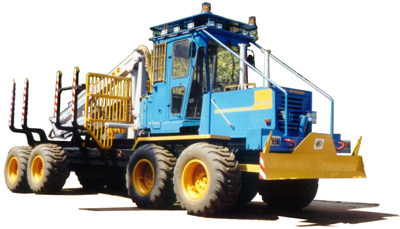

Колесный сортиментовоз (форвардер) ШЛК 6-04
Мощность двигакВт (148 л. с.)
Максимальная грузоподъемность (по шинам) - 17 500 кг
Эксплуатационная масса - 17 500 кг

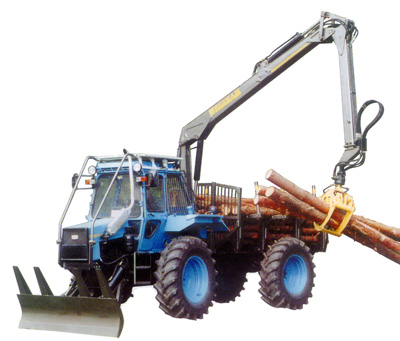

Сотриментовоз (форвардер) ТЛ-60Ф-4
Мощность двига,1 кВт (60 л. с.)
Объем перевозимой пачки - 6 куб. м
Эксплуатационная масса - 6 500 кг

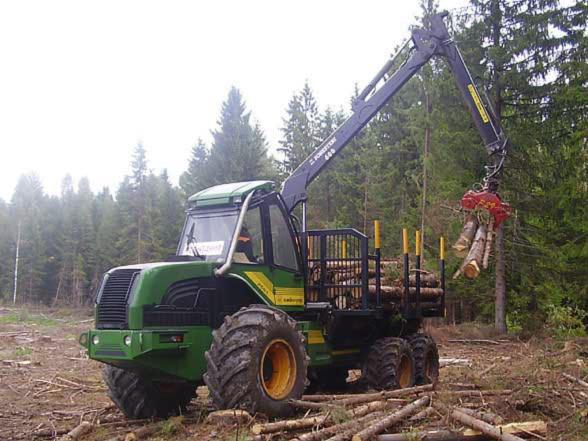

Универсальный колесный сотриментовоз (форвардер) КС-421
Мощность двигакВт (225 л. с.)
Грузоподъемность - 14 000 кг
Эксплуатационная масса - 17 000 кг

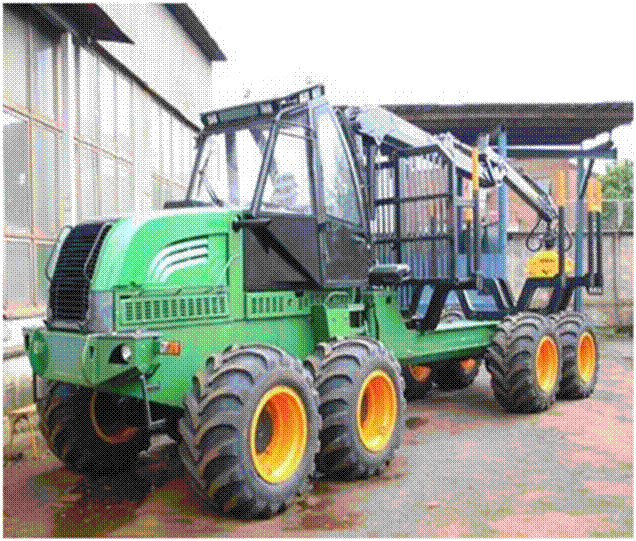

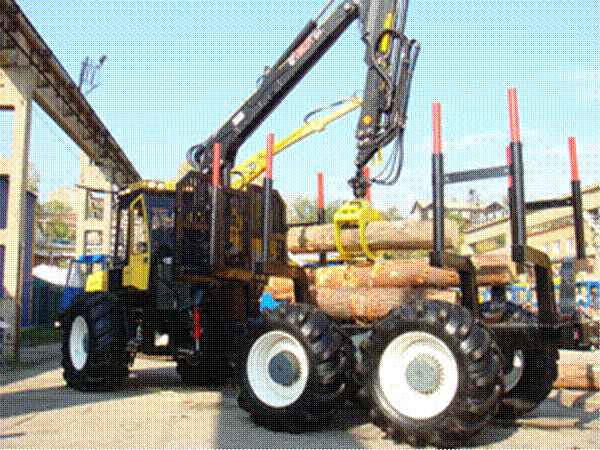

Сотриментовоз (форвардер) Амкодор 2681
Мощность двигакВт (180 л. с.)
Грузоподъемность - 14 000 кг
Эксплуатационная масса - 17 000 кг

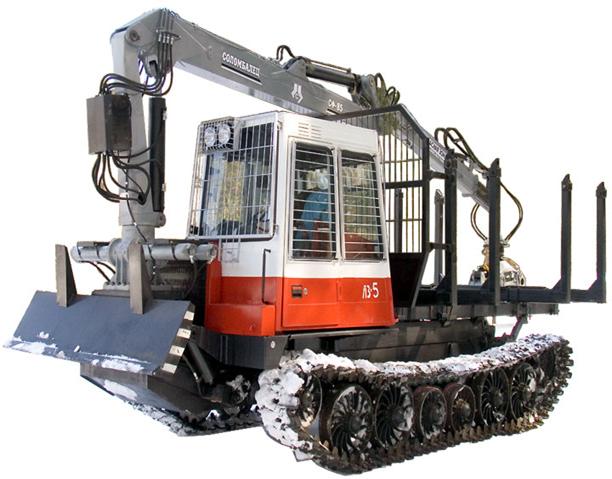

Погрузочно-транспортная машина ЛЗ-5
Мощность двига,6 кВт (130 л. с.)
Полезная грузоподъмность - 12 куб. м
Эксплуатационная масса - 16 530 кг

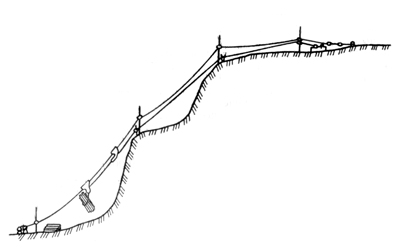

Канатные трелёвочные установки

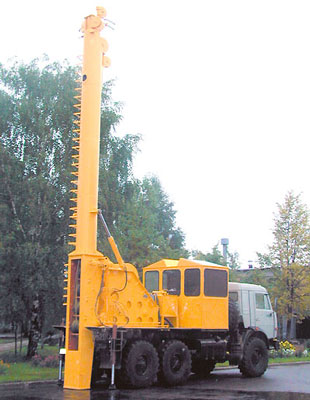

Самоходная канатная установка МЛ-139
Мощность двигакВт (240 л. с.)
Максимальное расстояние трелевки - 700 м
Эксплуатационная масса - 23 000 кг

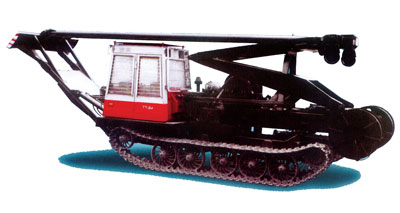

Установка канатная самоходная МЛ-43А
Мощность двига,7 кВт (130 л. с.)
Максимальное расстояние трелевки - до 350 м
Эксплуатационная масса - 19 600 кг

Подвесная канатная трелевочно-транспортная установка ЛЛ-26Б
Мощность двигакВт (53 л. с.)
Максимальное расстояние трелевки - до 1000 м
Эксплуатационная масса - 7 700 кг

Минитрелёвщики

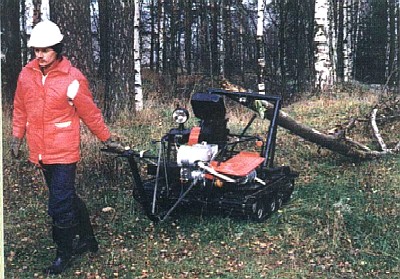

Малая универсальная лесная трелевочная машина МУЛ-1
Мощность двига,0 кВт (12,2 л. с.)
Грузоподъемность на раме машины (на полуприцепе) - 300 (600) кг
Эксплуатационная масса - 400 кг

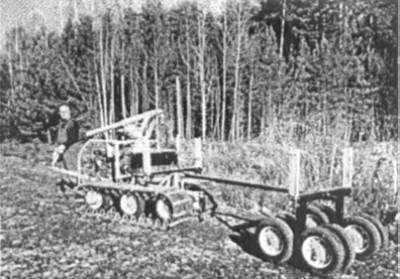

Лесной мини-трактор "ГНОМ"
Мощность двига,8 кВт (12,0 л. с.)
Грузоподъемность - 1000 кг
Эксплуатационная масса - 750 кг

Лесной малогабаритный трактор (патент № 000)
Мощность двига,8 кВт (12,0 л. с.)
Грузоподъемность - 700 кг
Эксплуатационная масса - 1 100 кг
