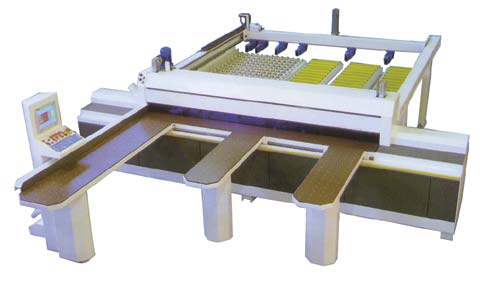

Форматно-раскроечный центр Flex-45

Форматно-раскроечный центр Flex-45

Описание

Станок обеспечивает автоматический раскрой как одной, так и пакета древесных и древесносодержащих панелей высотой до 90 мм с высокой производительностью, точностью и качеством реза. Программирование выполняемого реза осуществляется оператором с пульта управления. Станок позволяет выполнить поворот заготовки, расположенной на рабочем столе, в любом направлении (X-Y-Z-W).

Модели Flex 45P и Flex 45 PE оснащены электромеханическим подъемным столом для автоматической загрузки штабеля панелей с задней стороны станка.

Скольжение пильной каретки осуществляется по призматическим направляющим с циркуляционным шаровым винтом. Режущий инструмент устанавливается на шарикоподшипниковых втулках, которые перемещаются в вертикальной плоскости с помощью электропневматической системы. При выполнении обратного хода инструмент опускается ниже уровня рабочего стола.

Две прижимных балки оснащены торсионным валом с независимым действием, установленным рядом с линией раскроя панели, удерживают панели в процессе резания до момента открытия клипс.

Боковой выравниватель электромеханического типа с электронным управлением, оснащен стальными роликами, расположенными сбоку от прижимных балок, что обеспечивает четкий рез под прямым углом (поставляется по запросу).

Толкатель представляет собой упрочненную каретку балочного типа, оснащенную захватами с системой скольжения, состоящей из специальных бронзовых колес, расположенных на двух стальных направляющих, и удерживается параллельно по отношению к приводной системе, оснащенной моментным валом и парой звездочка - зубчатая рейка.

Цифровая система управления является частью панели управления. Совместно с кодировщиками, которыми оснащен станок, определяет оптимальный ход резания, а также скорость перемещения каретки толкателя в зависимости от размеров и количества заготовок, подлежащих обработке.

Стандартный рабочий стол располагается за агрегатом раскроя панели, состоит из столов со свободно вращающимися роликами, имеющими покрытие из материала, устойчивого к истиранию.

Технические характеристики:

Длина реза, мм	1600-3200-4500
Высота реза, мм	55-90
Мощность электродвигателя главной пилы, кВт	7,5-9
Частота вращения главной пилы, об/мин	3080
Диаметр пилы, мм	350-400
Мощность электродвигателя подрезной пилы, кВт	1,1
Частота вращения подрезной пилы, об/мин	5870
Диаметр подрезной пилы, мм	160
Мощность двигателя платформы, кВт	3
Максимальная скорость пильной каретки, м/мин	0-40
Максимальная скорость толкателя, м/мин	0-30
Количество пневматических клипс на толкателе, шт.	5
Боковой выравниватель	опция
Воздушные плавающие столы	опция
Количество аспирационных патрубков, шт.	3
Потребление сжатого воздуха, л/мин	80-100
Рабочее давление, бар	6-7

Примечание: Размеры, вес и технические характеристики приблизительные и уточняются при заказе

Рабочие узлы:

Колесо толкателя Компьютерное управление Рабочий стол Две прижимные балки Боковой выравниватель (опция) Пильная каретка

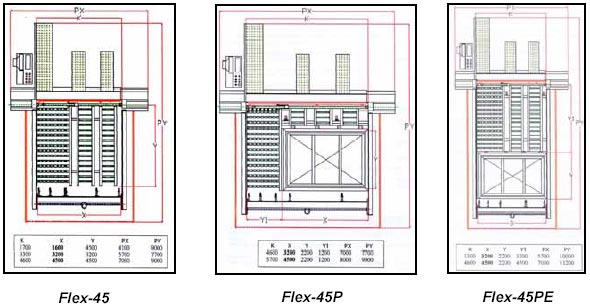

Габаритные размеры:
