Программирование в 2Р22
1. Адрес N определяет?
a) номер кадра
b) функция инструмента
c) скорость главного движения
d) функция подачи
2. Адрес T определяет?
a) номер кадра
b) функция инструмента
c) скорость главного движения
d) функция подачи
3. Адрес S определяет?
a) номер кадра
b) функция инструмента
c) скорость главного движения
d) функция подачи
4. Адрес F определяет?
a) номер кадра
b) функция инструмента
c) скорость главного движения
d) функция подачи
5. Адрес Е определяет?
a) ускоренное перемещение
b) холостой ход
c) замедленное перемещениеб
6.
Найти правильную запись обработки конуса (рис. 1)
a) N05 X60 Z0 E c) N05 X60 Z0 E
N06 X65 Z-25 N06 X65 Z25
b) N06 X65 Z25 d) N05 X60 Z0
N06 X65 Z25
7. По какому адресу указывается размер фаски?
a) С
b) Q
c) W
d) R
8. По какому адресу указывается размер галтели?
a) С
b) Q
c) W
d) R
9. Указать правильную запись обработки галтели (рис. 2)
a) N08 Z45 Q2.5
b) N08 Z45 Q-2.5
c) N08 Z-45 Q2.5
d) N08 X60 Q2.5
10. Указать правильную запись обработки галтели (рис. 3)
a) N08 X60 Q2.5
b) N08 X-60 Q2.5
c) N08 X60 Q-2.5
d) N08 Z-45 Q2.5
11. Какая функция выполняются устройством в цикле L01?
a) Цикл нарезания резьбы
b) Цикл прорезания прямоугольных канавок
c) Цикл «Петля» при наружной обработке
d) Цикл «Петля» при внутренней обработке
12. Какая функция выполняются устройством в цикле L02?
a) Цикл нарезания резьбы
b) Цикл прорезания прямоугольных канавок
c) Цикл «Петля» при наружной обработке
d) Цикл «Петля» при внутренней обработке
13. Какая функция выполняются устройством в цикле L03?
a) Цикл нарезания резьбы
b) Цикл прорезания прямоугольных канавок
c) Цикл «Петля» при наружной обработке
d) Цикл «Петля» при внутренней обработке
14. Какая функция выполняются устройством в цикле L04?
a) Цикл нарезания резьбы
b) Цикл прорезания прямоугольных канавок
c) Цикл «Петля» при наружной обработке
d) Цикл «Петля» при внутренней обработке
15. Какая функция выполняются устройством в цикле L05?
a) Цикл «Петля» при торцевой обработке
b) Цикл глубокого сверления
c) Цикл нарезания резьбы метчиками
d) Цикл черновой обработки
16. Какая функция выполняются устройством в цикле L06?
a) Цикл «Петля» при торцевой обработке
b) Цикл глубокого сверления
c) Цикл нарезания резьбы метчиками
d) Цикл черновой обработки
17. Какая функция выполняются устройством в цикле L07?
a) Цикл «Петля» при торцевой обработке
b) Цикл глубокого сверления
c) Цикл нарезания резьбы метчиками
d) Цикл черновой обработки
18. Какая функция выполняются устройством в цикле L08?
a) Цикл «Петля» при торцевой обработке
b) Цикл глубокого сверления
c) Цикл нарезания резьбы метчиками
d) Цикл черновой обработки
19. Какая функция выполняются устройством в цикле L09?
a) Цикл нарезания резьбы
b) Цикл обработки поковок
c) Цикл «Петля» при наружной обработке
d) Цикл «Петля» при внутренней обработке
20. Какая функция выполняются устройством в цикле L10?
a) Цикл «Петля» при торцевой обработке
b) Цикл глубокого сверления
c) Цикл нарезания резьбы метчиками
d) Цикл чистовой обработки
21. Какая функция выполняются устройством в цикле L11?
a) Цикл «Петля» при торцевой обработке
b) Цикл повторений
c) Цикл нарезания резьбы метчиками
d) Цикл чистовой обработки
22. Что означает параметр F цикла L01?
a) шаг резьбы
b) длина перемещения
c) внутренний диаметр резьбы
d) наклон резьбы
23. Что означает параметр W цикла L01?
a) шаг резьбы
b) длина перемещения
c) внутренний диаметр резьбы
d) наклон резьбы
24. Что означает параметр X цикла L01?
a) шаг резьбы
b) длина перемещения
c) внутренний диаметр резьбы
d) наклон резьбы
25. Что означает параметр A цикла L01?
a) шаг резьбы
b) длина перемещения
c) внутренний диаметр резьбы
d) наклон резьбы
26. Что означает параметр P цикла L01?
a) шаг резьбы
b) длина перемещения
c) глубина резания за один проход
d) наклон резьбы
27. Что означает параметр P цикла L01?
a) шаг резьбы
b) сбег
c) внутренний диаметр резьбы
d) наклон резьбы
28. Как правильно задать цикл L01 ?
a) L01 F…W…X…A…C…P…
b) L01 F…W…A…X…P…C…
c) L01 W…F…X…P…A…C…
d) L01 F…W…X…A…P…C…
29. Что означает параметр D цикла L02?
a) выдержка времени в сек.
b) внутренний диаметр канавки
c) ширина канавки
d) ширина резца
30. Что означает параметр X цикла L02?
a) выдержка времени в сек.
b) внутренний диаметр канавки
c) ширина канавки
d) ширина резца
31. Что означает параметр A цикла L02?
a) выдержка времени в сек.
b) внутренний диаметр канавки
c) ширина канавки
d) ширина резца
32. Что означает параметр P цикла L02?
a) выдержка времени в сек.
b) внутренний диаметр канавки
c) ширина канавки
d) ширина резца
33. Как правильно задать цикл L02 ?
a) L02 D…X…P…A…
b) L02 D…A…X…P…
c) L02 X…D…A…P…
d) L02 D…X…A…P…
34. Что означает параметр D цикла L02?
a) выдержка времени в сек.
b) внутренний диаметр канавки
c) ширина канавки
d) ширина резца
35. Как должна быть задана координата z исходной точки в цикле L02 ?
a) должна совпадать с координатой правой кромки канавки
b) должна совпадать с координатой левой кромки канавки
c) никак
d) другой вариант
36. Что означает параметр W цикла L03?
a) ширина резца
b) выдержка времени в сек.
c) глубина резания за один проход
d) длина перемещения резца с учетом знака
37. Каким параметром задается цикл L04?
a) W
b) R
c) A
d) P
38. Что означает параметр X цикла L05?
a) длина перемещения резца с учетом знака
b) выдержка времени в сек.
c) глубина резания за один проход
d) диаметр, до которого идет обработка
39. Что означает параметр W цикла L06?
a) максимальная глубина сверления за один проход
b) длина перемещения
c) диаметр, до которого идет обработка
d) выдержка времени в сек.
40. Что означает параметр Р цикла L06?
a) максимальная глубина сверления за один проход
b) длина перемещения
c) диаметр, до которого идет обработка
d) выдержка времени в сек.
41. Что означает параметр F цикла L07?
a) шаг резьбы
b) длина перемещения
c) внутренний диаметр резьбы
d) наклон резьбы
42. Что означает параметр W цикла L07?
a) шаг резьбы
b) длина резьбы
c) внутренний диаметр резьбы
d) наклон резьбы
43. Что означает параметр A цикла L08?
a) максимальная глубина резания за один проход
b) припуск под чистовую обработку
c) диаметр, до которого идет обработка
d) длина перемещения
44. Что означает параметр Р цикла L08?
a) максимальная глубина резания за один проход
b) припуск под чистовую обработку
c) диаметр, до которого идет обработка
d) длина перемещения
45. Как правильно задать цикл L09 ?
a) L09 P…A…
b) L09 X…P…
c) L09 A…P…
d) L02 D…A…
46. Что означает параметр цикла L10 В?
a) максимальная глубина резания за один проход
b) припуск под чистовую обработку
c) диаметр, до которого идет обработка
d) номер кадра, с которого начинается описание конечного контура
47. Какую функцию выполняет команда М00?
a) программируемый останов
b) конец программы
c) включение охлаждения
d) выключение охлаждения
48. Какую функцию выполняет команда М02?
a) программируемый останов
b) конец программы
c) включение охлаждения
d) выключение охлаждения
49. Какую функцию выполняет команда М08?
a) программируемый останов
b) конец программы
c) включение охлаждения
d) выключение охлаждения
50. Какую функцию выполняет команда М09?
a) программируемый останов
b) конец программы
c) включение охлаждения
d) выключение охлаждения
51. Какую функцию выполняет команда М17?
a) программируемый останов
b) конец описания детали для циклов L08, L09
c) включение охлаждения
d) передача управления роботу
52. Какую функцию выполняет команда М18?
a) программируемый останов
b) конец описания детали для циклов L08, L09
c) конец участка, который будет повторяться в цикле L11
d) передача управления роботу
53. Какую функцию выполняет команда М20?
a) программируемый останов
b) конец описания детали для циклов L08, L09
c) включение охлаждения
d) передача управления роботу
54. На каком станке используется УЧПУ 2Р22?
a) 16К20
b) 16К20Т1
c) 16К20Ф3
55. Что задают словом “Размерные перемещения”?
a) величину подачи
b) скорость главного движения
c) геометрическую информацию
56. Что обозначает знак “+” или “-” после адреса S?
a) направление вращения шпинделя
b) направление движения суппорта
c) направление движения инструмента
57. Что обозначает число 560 в кадре “N02 560 F0.9”?
a) время обработки детали
b) заданную частоту вращения шпинделя
c) длину обрабатываемой детали
d) максимальный диаметр заготовки
58. В каком направлении вращается шпиндель, если после диапазона частоты вращения шпинделя стоит знак “-”?
a) по часовой стрелке
b) против часовой стрелки
59. До какого момента распространяется запрограммированная величина подачи?
a) до окончания последующего кадра
b) до окончания цикла
c) до задания новой подачи
d) до конца программы
60. Какая система координат используется в УП?
a) относительная
b) полярная
c) абсолютная
d) цилиндрическая
61. По адресу Х размер задается
a) радиусом
b) диаметром
c) расстоянием от начала отсчета
62. Что указывают числа за адресами X, Z?
a) координату начальной точки обработки
b) координату конечной точки обработки
c) координату начальной точки элементарного участка
d) координату конечной точки элементарного участка
63. Как правильно программируется ускоренное одновременное перемещение по двум координатам X и Z?
a) N05 X25
N06 Z-40 E
b) N05 X25 Z-40 E
c) N05 X25 E
N06 Z-40
d) N05 X25
N06 Z-40
N07 E
64. На что указывает знак “+” или “-” по адресу С?
a) направлению движения по оси Х
b) направлению движения по оси Z
c) направлению вращения шпинделя
d) направлению движения по часовой или против часовой стрелки
65. На что указывает знак знак “+” или “-” по адресу Q?
a) направлению движения по оси Х
b) направлению движения по оси Z
c) направлению вращения шпинделя
d) направлению движения по часовой или против часовой стрелки
66. По какому адресу задается координата конечной точки галтели, если обработка перед галтелью шла по координате Х?
a) X
b) Z
67. Чему равна координата X исходной точки в цикле L01?
a) внутреннему диаметру для наружной резьбы или наружному диаметру для внутренней резьбы
b) наружному диаметру для наружной резьбы или внутреннему диаметру для внутренней резьбы
68. Координата Z исходной точки в цикле L01 расположена от координаты Z начала резьбы на расстоянии
a) 0
b) равном шагу резьбы
c) равном или большем двойного шага резьбы
69. Чему равен сбег в кадре “L01 F1.5 W20 X15 A0 P1.5 C1”?
a) 1.5
b) 20
c) 15
d) 0
e) 1
70. Для обработки каких поверхностей используется цикл L08
a) внутренних
b) наружных
c) торцевых
71. Чем заканчивается описание циклов L08 и L09?
a) M02
b) M08
c) M09
d) M17

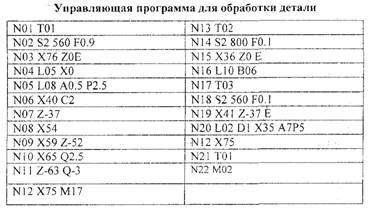

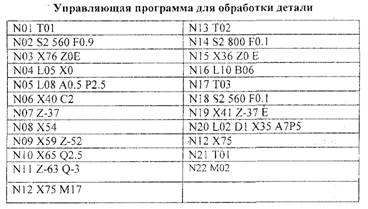

72. Какая информация закодирована в кадре N01 в УП?
a) выбран 1 диапазон вращения шпинделя
b) до начала обработки детали осталась 1 сек
c) указывается номер инструмента
d) время выполнения 1-го цикла 1 минута
73. Какая информация закодирована в кадре N02 в УП?
a) диапазон вращения шпинделя, длина обрабатываемой детали 560 мм, время выполнения обработки 0,9 мин
b) диапазон вращения шпинделя, вращение по часовой стрелке, частота вращения шпинделя 560 об/мин, подача 0,9 мм/об
c) обрабатывается фаска, частота вращения шпинделя 560 об/мин, подача 0,9 мм/об
d) диапазон вращения шпинделя, вращение против часовой стрелки, частота вращения шпинделя 560 об/мин, подача 0,9 мм/об
74. Какая информация закодирована в кадре N03 в УП?
a) задается исходная точка для цикла L05
b) задается исходная точка для цикла L08
c) задается исходная точка для циклов L05 и L08
d) задается исходная точка для всех циклов
75. Какая информация закодирована в кадре N04 в УП?
a) быстрый перевод инструмента в точку Х0
b) подрезка торца
c) задается исходная точка для цикла L05
d) движение по оси ОХ отсутствует
76. Какая информация закодирована в кадре N05 в УП?
a) включается цикл для чистовой обработки L08, максимальная глубина резания за один проход равна 2,5 мм
b) включается цикл для черновой обработки L08, припуск на чистовую обработку 0,5 мм, максимальная глубина резания за один проход равна 2,5 мм
c) включается цикл для черновой обработки L08, припуск на чистовую обработку отсутствует, максимальная глубина резания равна 2,5 мм
d) включается цикл для черновой обработки L08, припуск на чистовую обработку равен 0,5 мм, максимальная глубина резания равна 2,5 мм
77. Какая информация закодирована в кадре N06 в УП?
a) быстрый переход инструмента в точку Х40 за время 2 сек
b) подрезка торца на 2 мм
c) обработка фаски
d) обработка цилиндрической поверхности диаметром 40
78. Какая информация закодирована в кадре N07 в УП?
a) быстрый переход инструмента в точку Z-37
b) обработка цилиндрической поверхности диаметром 37
c) обработка цилиндрической поверхности диаметром 40
79. Какая информация закодирована в кадре N08 в УП?
a) быстрый переход инструмента в точку Х54
b) обработка цилиндрической поверхности радиусом 54 с выходом на начальный диаметр конуса
c) обработка торцевой поверхности с выходом на начальный диаметр конуса
d) обработка цилиндрической поверхности диаметром 54 с выходом на начальный диаметр конуса
80. Какая информация закодирована в кадре N09 в УП?
a) обработка конуса
b) быстрый переход по двум координатам в начальную точку обработки конуса X59 Z-52
c) обработка цилиндрической поверхности диаметром 59 на длине 52
d) нет правильного ответа
81. Какая информация закодирована в кадре N10 в УП?
a) обработка цилиндрической поверхности, максимальная глубина резания 2,5 мм/об
b) обработка торцевой поверхности с выходом на обработку галтели
c) обработка торцевой поверхности, максимальная глубина резания 2,5 мм/об
82. Какая информация закодирована в кадре N12 в УП?
a) обрабатывается цилиндрическая поверхность, закачивается описание детали для цикла L08
b) обрабатывается торцевая поверхность, включается охлаждение
c) обрабатывается торцевая поверхность, закачивается описание детали для цикла L08
d) обрабатывается цилиндрическая поверхность, включается охлаждение
83. Какая информация закодирована в кадрах N13-14 в УП?
a) изменение режимов резания
b) смена инструмента и режимов резания
c) начало обработки следующей детали
84. Какая информация закодирована в кадре N15 в УП?
a) задается исходная точка для цикла L10
b) задается исходная точка для циклов L10 и L02
c) происходит обработка торца
85. Какая информация закодирована в кадре N16 в УП?
a) протачивание канавки, ширина резца 6 мм
b) обработка цилиндрической поверхности диаметром 36, максимальная глубина резания 0,6 мм
c) чистовая обработка детали
86. Какая информация закодирована в кадре N18 в УП?
a) диапазон вращения шпинделя, длина обрабатываемой детали 560 мм, время выполнения обработки 0,1 мин
b) диапазон вращения шпинделя, вращение по часовой стрелке, скорость вращения шпинделя 560 об/мин, подача 0,1 мм/об
c) диапазон вращения шпинделя, вращение против часовой стрелки, скорость вращения шпинделя 560 об/мин, подача 0,1 мм/об
87. Какая информация закодирована в кадре N20 в УП?
a) обработка канавки, ширина резца – 1 мм, внутренний диаметр канавки – 35 мм, ширина канавки – 7 мм, выдержка времени в сек - 5
b) обработка канавки, ширина резца – 5 мм, внутренний диаметр канавки – 35 мм, ширина канавки – 7 мм, выдержка времени в сек - 1
c) обработка канавки, ширина резца – 1 мм, внутренний диаметр канавки – 35 мм, ширина канавки – 7 мм, время обработки в сек - 5
88. Какая информация закодирована в кадре N21 в УП?
a) чистовая обработка цилиндрической поверхности диаметром 75
b) отвод инструмента для его смены
c) быстрый отвод инструмента для его смены
89. Какая информация закодирована в кадрах N21-22 в УП?
a) смена инструмента и выключение главного привода
b) смена инструмента и переход к обработке следующей детали
c) смена инструмента, выключение охлаждения и главного привода
90. Когда в цикле L08 происходит ускоренное перемещение суппорта?
Ø при проточке очередного диаметра
Ø при возврате в исходную точку цикла
Ø при возврате в исходную точку цикла и перемещении на очередной диаметр обработки
Ø все движения в цикле L08 нет ускоренных перемещений
