Технические требования 5.1 (стр. 4 )

Приложение

Техническое описание

Жилет сигнальный «Габарит – 4» повышенной видимости 2 класса

ГОСТ Р 12.4.219 – 99 «Одежда специальная сигнальная повышенной видимости».

Цвет – желтый флуоресцентный.

Жилет сигнальный прямого силуэта с центральной застежкой на ленту «Велькро». Все срезы жилета окантованы износостойкой трикотажной тесьмой (проймы, горловина, борт, низ).

Две горизонтальные световозвращающие полосы расположены вокруг торса и две вертикальные, соединяющиеся с верхней горизонтальной, спереди и сзади через плечи.

Жилет содержит сигнальные элементы, изготовленные из фонового материала и световозвращающего материала, что соответствует сигнальной одежде повышенной видимости 2 класса по ГОСТ 12.4.219-99: площадь фонового материала - 0,8м2, площадь световозвращающего материала – 0,2м2.

Фоновый материал: 100% полиэстер, соответствует европейскому стандарту

EN 471 для сигнальной одежды повышенной видимости, плотность 110 г/кв. м.

Световозвращающий материал: лента шириной 5 см, обеспечивающая максимальную видимость.

Жилет сигнальный «Габарит – 4»

Приложение

Техническое описание

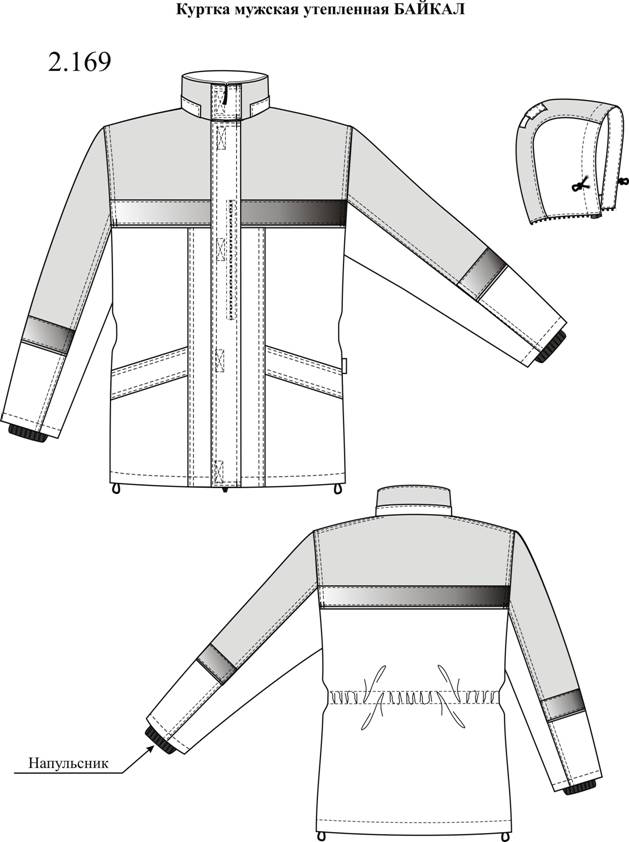

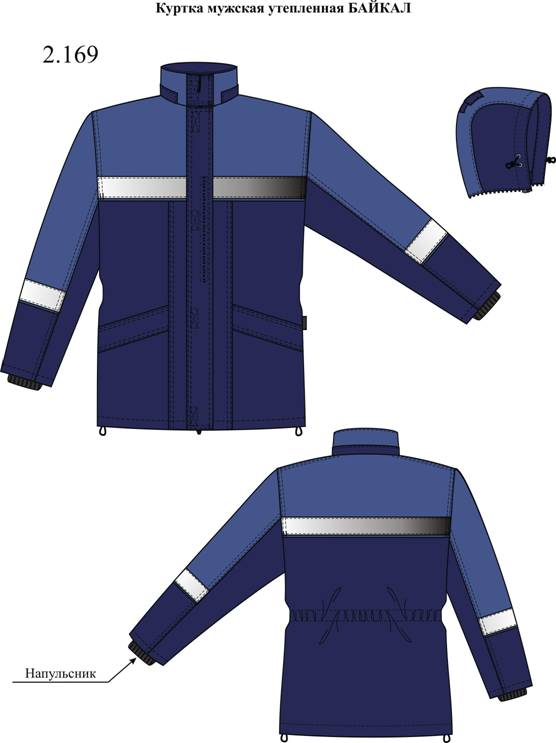

Куртка мужская утепленная «Байкал»

ГОСТ Р 12.4.236-2011

Назначение:

Куртка предназначена для инженерно-технического и рабочего персонала; Для защиты работающих, в условиях пониженных температур воздуха; Для эксплуатации в I, II, III климатических поясах, 2 класса защиты (по уровню теплозащитных свойств).

Конструкция:

·  Цвет – темно-синий, отделка – васильковый, со световозвращающей лентой;

Количество слоев утеплителя «Термофайбер» - 2 слоя; Световозвращающие полосы шириной 5 см обеспечивают хорошую видимость работника в темное время суток (спина + грудь + частично рукава);

·  Регулирующая кулиса по низу куртки, эластичная тесьма на талии спины, ветрозащитная внешняя и внутренняя планки куртки, воротник–стойка из мягкого материала «Polartec», утепленный капюшон, утепленные фланелью боковые карманы, манжеты и внутренние полушерстяные напульсники на рукавах, обеспечивают высокие теплозащитные свойства;

·  Удлиненная куртка является дополнительной защитой тела человека от вредных факторов производства (холода), куртку можно одевать на пиджак;

·  Центральная застежка куртки на 2-х замковую молнию позволяет расстегивать куртку как сверху, так и снизу для удобства эксплуатации: в положении сидя нижний замок куртки расстегивается, этим самым продляется срок эксплуатации «молнии» - «молния» не вырывается по низу куртки;

·  Центральная застежка снабжена внутренним и внешним ветрозащитными клапанами. Внешний клапан фиксируется на текстильную застежку «Велькро». Такая конструкция клапанов центральной «молнии» эффективно защищает от задувания ветра и потерь тепла;

·  Внутренняя сторона воротника-стойки, верхняя часть внутреннего ветрозащитного клапана утеплены мягким трикотажным полотном «Polartec»;

·  Потайная (закрытая) застежка ветрозащитной планки центральной застежки и клапанов куртки на «Велькро» обеспечивает опрятный внешний вид и исключает прикосновение фурнитуры с оборудованием и инструментами;

·  Специальная конструкция рукава (локтевой шов) создает дополнительный объем в области локтя, в результате чего легко работать, несмотря на достаточно плотный пакет материалов. Рукава куртки снабжены внутренними трикотажными напульсниками, эффективно препятствуют проникновению холода;

·  Капюшон утеплен одним слоем утеплителя, при желании капюшон можно отстегнуть – он фиксируется «молнией»;

·  Для обеспечения функциональности куртка имеет 4 кармана:

- 2 внешних боковых (нижних) накладных кармана;

- 1 внутренний, в левом борте, на «молнии» 18см, под ветрозащитной планкой;

- внутренний карман для документов, слева, с застежкой на ленту «Велькро»;

·  Боковые карманы закрыты клапанами, что препятствует попаданию в них мусора и влаги;

·  Наличие нескольких регулировок (кулисок) позволяет носить куртку при спаренных размерах, а также выполняет защитную функцию сохранения тепла в пододежном пространстве при различных условиях эксплуатации. В куртке имеются следующие регулировки (кулиски):

- регулировка по низу куртки с помощью эластичного шнура. Шнур проходит через люверсы и петельку в боком шве на расстоянии 10см от низа куртки, в результате чего шнур не выглядывает из под низа куртки петлей. Такая конструкция предотвращает зацепление шнура за посторонние предметы и задувание ветра под куртку;

- эластичная тесьма на спине обеспечивает хорошее прилегание;

- капюшон регулируется по лицевому вырезу эластичным шнуром и снабжен затяжником на затылочной части, фиксирующимся на ленту «Велькро»;

·  Для исключения миграции утеплителя сквозь ткань верха и подкладки устанавливается прокладка из нетканого материала «Спандбонд».

Применяемые материалы:

● Ткань верха: 100% полиамид с полиуретановым водонепроницаемым покрытием, поверхностная плотность 150 г/м2, цвет темно синий;

·  Утеплитель «Термофайбер», поверхностная плотность 150 г/кв. м, 2 слоя;

·  Подкладка: 100% полиэстер, поверхностная плотность 60 г/м2, цвет синий;

·  Спандбонд: 100% полиэстер, плотность 17 г/м2 , для предотвращения миграции волокон утеплителя;

·  Сигнальный элемент: световозвращающий материал шириной 5 см, обеспечивает хорошую видимость.

Приложение

Техническое описание

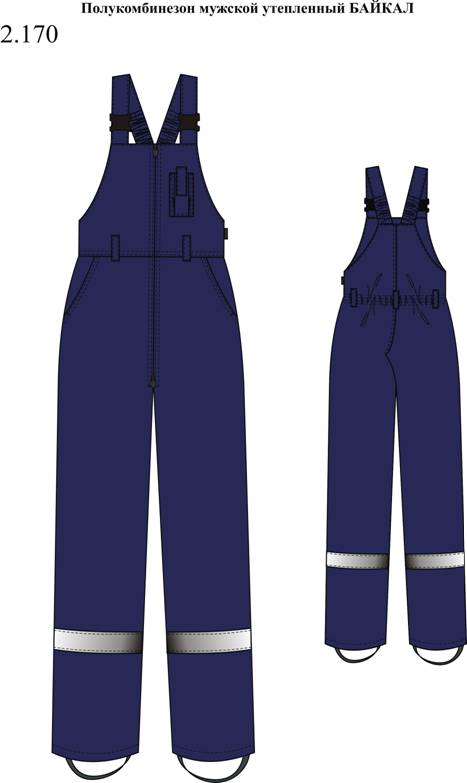

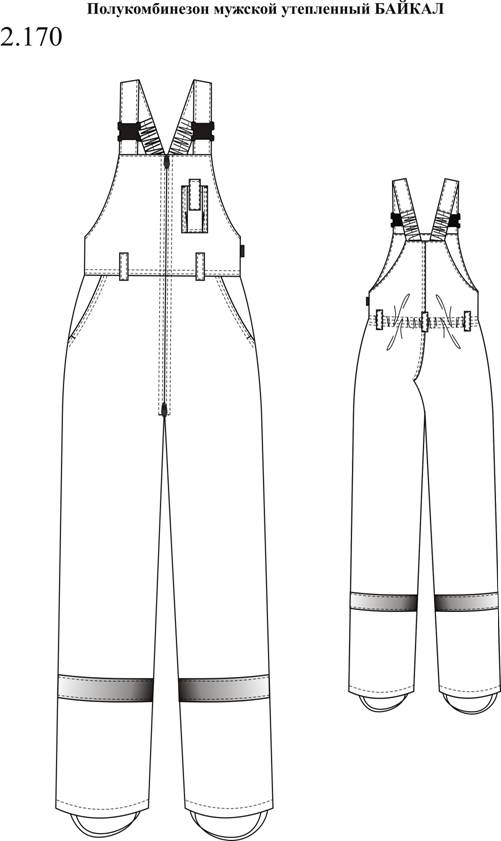

Полукомбинезон мужской утепленный «Байкал

ГОСТ Р 12.4.236-2011

Назначение:

Полукомбинезон предназначен для инженерно-технического и рабочего персонала; Для защиты работающих, в условиях пониженных температур воздуха; Для эксплуатации в I, II, III климатических поясах, 2 класса защиты (по уровню теплозащитных свойств).

Конструкция:

·  Цвет – темно-синий, со световозвращающей лентой;

·  Количество слоев утеплителя «Термофайбер» - 2 слоя;

Световозвращающие полосы шириной 5 см обеспечивают хорошую видимость работника в темное время суток (охватывающие полосы на брюках);

·  На бретелях и на талии полукомбинезона предусмотрена эластичная тесьма, для удобства наклоняться, для регулирования длины и возможности ношения при спаренных размерах и ростах;

·  Полукомбинезон снабжен центральной застежкой на двухзамковую молнию;

·  Для обеспечения функциональности полукомбинезон имеет 3 кармана:

- 2 боковых классических кармана с бочком;

- нагрудный карман для телефона;

·  По низу брюк – штрипки, регулирующиеся при помощи петель и пуговиц;

·  Для исключения миграции утеплителя сквозь ткань верха и подкладки устанавливается прокладка из нетканого материала «Спандбонд».

Технологические особенности:

Части бретелей с эластичной тесьмой и кулиса на спинке полукомбинезона выполнены на специальной четырехигольной машине цепного стежка, что обеспечивает хороший внешний вид, эластичность и прочность швов, т. е. при растягивании ткани швы также растягиваются. Равномерное продвижение ткани на четырех иглах одновременно исключает перекос ткани; Все отделочные строчки выполнены на двухигольных спецмашинах, что обеспечивает ровные строчки и прочность швов;

·  Входы в карман, разрезы, застежки и др. дополнительно скрепляются на специальных закрепочных машинах, тем самым обеспечивается безупречный внешний вид и продляется срок эксплуатации этих элементов (в полукомбинезоне боковые карманы, карман для рации);

·  «Спандбонд» (нетканый материал, прокладка) устанавливается со стороны ткани верха и подкладки, препятствует миграции синтепона, в процессе носки катышки на подкладке отсутствуют.

Применяемые материалы:

·  Ткань верха: 100% полиамид с полиуретановым водонепроницаемым покрытием, поверхностная плотность 150 г/м2, цвет темно синий;

·  Утеплитель «Термофайбер», поверхностная плотность 150 г/м2 , 2 слоя;

·  Подкладка: 100% полиэстер, поверхностная плотность 60 г/м2, цвет синий;

·  Спандбонд: 100% полиэстер, плотность 17 г/м2 , для предотвращения миграции волокон утеплителя;

·  Сигнальный элемент: световозвращающий материал шириной 5 см, обеспечивает хорошую видимость.

ЗАРИСОВКА И ОПИСАНИЕ ХУДОЖЕСТВЕННО – ТЕХНИЧЕСКОГО ОФОРМЛЕНИЯ ОБРАЗЦА МОДЕЛИ

Приложение

Техническое описание

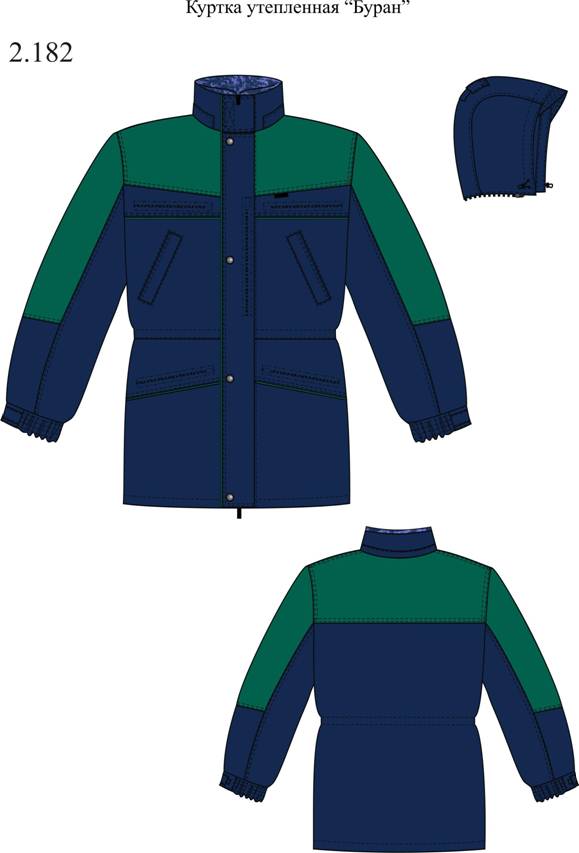

Куртка мужская утеплённая “Буран”

ГОСТ Р 12.4.236-2011 «Одежда специальная для защиты от пониженных температур».

Спецодежда для защиты от пониженных температур воздуха, 4 класса защиты.

Куртка прямого силуэта с втачным рукавом, с воротником–стойкой, с притачной утепленной подкладкой (ткань верха + 3 слоя утеплителя + подкладка), с центральной застежкой на тесьму – «молнию», с планкой под молнию, с флисом в верхней части, с ветрозащитным клапаном, фиксирующимся на кнопки, со съемным капюшоном, с кулисой по линии талии.

Полочка с кокеткой, нижняя часть кокетки – отлетная. На средней части полочки под кокеткой расположены прорезные карманы с «молнией», а также прорезные карманы. По шву соединения средней части и нижней втачивается отлетная планка. Под планкой расположены карманы прорезные с «молнией». В шве втачивания ветрозащитного клапана расположен карман для документов.

Спинка с кокеткой.

Рукав втачной, трехшовный, средняя часть рукава состоит из двух частей. По низу рукава – манжета, частично стянутая эластичной тесьмой в нижней части, с патой, фиксирующейся на ленту «Велькро».

Воротник–стойка утеплен мягким трикотажным материалом «Polartec». На воротнике расположена пата, фиксирующаяся на ленту «Велькро».

Капюшон утепленный с козырьком, состоит из трех частей, с затяжником по средней части, с кулисой по лицевому вырезу, стянутой резиновым шнуром. Капюшон крепится к куртке при помощи тесьмы – «молнии».

На подкладке расположен накладной карман. Низ рукавов подкладки с трикотажными манжетами.

Применяемые материалы:

Ткань верха: 100 % нейлон, мембранная ткань с дышащим покрытием (водоупорность – 3 000 мм вод. ст., паропроницаемость – 5 000 г/кв. м за 24 часа), морозостойкая, дышащая, ветрозащитная, с масло - и водоотталкивающей отделкой, плотность 110 г/м2, основной цвет темно синий, цвет отделки – зеленый.

Утеплитель: «Тинсулейт Р100», 3 слоя.

Подкладка: 100% полиэстер, цвет темно синий.

Приложение

Техническое описание

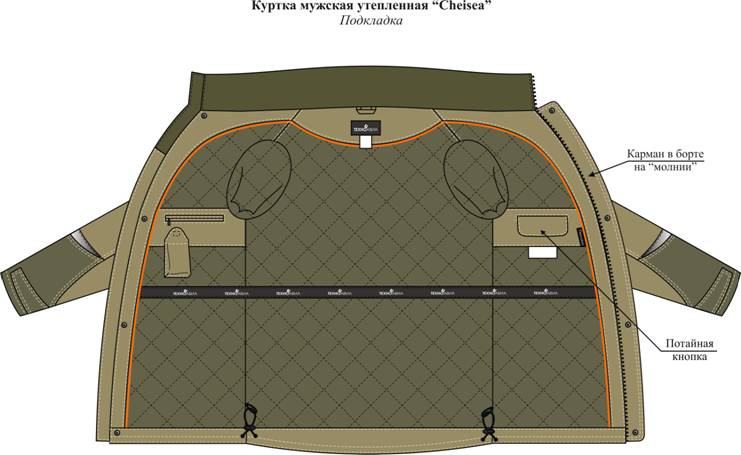

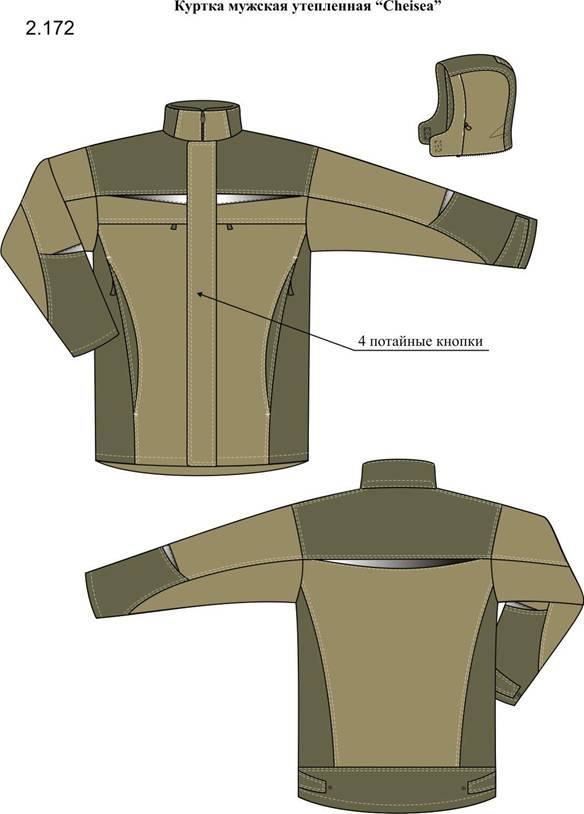

Куртка мужская утепленная «Челси»

ГОСТ Р 12.4.236-2011 «Одежда специальная для защиты от пониженных температур».

Назначение:

Куртка предназначена для инженерно-технического и рабочего персонала; Для защиты работающих, в условиях пониженных температур воздуха; Эксплуатация в I, II климатических поясах; 1 класс защиты (по уровню теплозащитных свойств)

Конструкция:

·  Куртка с застежкой на двухзамковую молнию с ветрозащитным клапаном;

·  Рельефы спереди и на спине, сужающиеся книзу, формируют строгий мужской силуэт;

·  Рациональная длина куртки обеспечивает удобство при любом положении тела (сидя, стоя, в наклоне, в полуприсяде и т. д.);

·  Сбалансированный объем изделия, ветрозащитный клапан куртки, воротник–стойка из мягкого трикотажного материала «Polartec», утепленный капюшон, утепленные фланелью боковые карманы, паты по низу рукавов и куртки для регулирования объема, обеспечивают теплозащитные свойства;

·  Съемный утепленный капюшон, уши капюшона убираются в специальные кармашки на воротнике;

·  Применение «закрытых» молний для центральной застежки куртки и карманов обеспечивает опрятный внешний вид и исключает прикосновение фурнитуры с оборудованием и инструментами;

·  Для удобства использования применена двухзамковая «молния» центральной застежки – в положении сидя нижний замок куртки расстегивается, тем самым обеспечивается дополнительный комфорт и продляется срок эксплуатации застежки («молния» не вырывается по низу куртки);

·  Удобные боковые (утепленные) и верхние прорезные карманы с застежкой на молнию, в борте потайной карман для документов, карманы на подкладке. «Молнии» в боковых и нагрудных карманах куртки препятствуют попаданию в них мусора и влаги;

·  Рукава специальной конструкции позволяют легко сгибать руки, с внутренними напульсниками;

·  Хлястики на «липучке» по низу рукавов и низу куртки позволяют регулировать объем рукавов и плотность прилегания куртки к телу;

·  Вытачки в области локтя и в области колен позволяют легко сгибать руки и ноги, при этом рукава и брючины не поднимаются в движении;

·  Фигурная отделка из световозвращающего материала является не только интересным дизайнерским решеним, но и обеспечивает хорошую видимость работника в сумерки и темное время суток - элемент повышенной видимости.

Технологические особенности

·  Все отделочные строчки выполнены на двухигольных спецмашинах, что обеспечивает ровные строчки и прочность швов;

·  Входы в карман, разрезы, застежки и др. дополнительно скрепляются на специальных закрепочных машинах, тем самым усиливаются строчки, вход в карманы, обеспечивается безупречный внешний вид и продляется срок эксплуатации этих элементов.

Применяемые материалы:

·  Ткань: курточная (74% нейлон, 26% полиэстер), мембранная (водоупорность – 10 000 мм вод. ст., паропроницаемость – 8 000 г/кв. м за 24 часа), морозостойкая, дышащая, ветрозащитная, с масло - и водоотталкивающей отделкой «Teflon» фирмы «Du Pont», плотность 190 г/м2, основной цвет: светлый хаки, отделка - темный хаки.

·  Утеплитель: «Тинсулейт CS150», 1 слой + стежка;

·  Подкладка: 100% полиэстер, цвет – темный хаки.

·  Сигнальные элементы: отделка из световозвращающего материала серого цвета, обеспечивающего хорошую видимость.
