Для определения основных параметров глушения скважины фиксируем в буровом журнале следующие данные:

rн - плотность бурового раствора в момент проявления, кг/м3;

Риз. тр. - избыточное давление в бурильных трубах, МПа;

Риз. ок - избыточное давление в обсадной колонне, МПа;

Q1 - расход бурового раствора при бурении скважины, л/с;

Р1 - давление на стояке при бурении, МПа;

V0 - объем проявления (увеличение количества раствора в приемной емкости), м3;

Определяем давление проявляющего пласта Рпл. по формуле:

(20)

где: g - ускорение свободного падения, м/с2;

Н - предполагаемая глубина залегания проявляющего пласта, м;

Рассчитываем плотность флюида, проявившегося в скважину

(21)

где: - высота столба флюида в затрубном пространстве при объеме одного метра затрубного пространства в зоне поступления флюида q0.

Определяем вид нефтегазоводопроявления. При rфл = 1080 ¸ 1200 кг/м3 в скважину поступила вода, в случае rфл < 360 кг/м3 - газ. Если rфл =360 ¸ 1080 кг/м3 в ствол скважины произошло поступление нефти с газом или нефти и воды с газом.

Расчитываем плотность утяжеленного бурового раствора, необходимого для глушения скважины.

где: кр - коэффициент безопасности, принимаемый равным 1,10-1,15 - для скважин глубиной 1200 м, 1,05-1,10- для скважин 2500 м, 1,04-1,07 - для более глубоких скважин.

Необходимую величину доутяжеления раствора можно определить по номограмме (рис.17). Для этого находим точку пересечения двух прямых - горизонтальной, соответствующей глубине скважины (глубине залегания пролегающего пласта) Н и вертикальной прямой, соответствующей давлению в бурильных трубах Риз. тр.

Точка пересечения будет на одной из наклонных прямых, указывающих на какую величину необходимо увеличить плотность бурового раствора (г/см3).

Контрольное задание.

Определить вид нефтегазоводопроявления, расчитать плотность утяжеленного бурового раствора, необходимого для глушения пласта. Условия возникновения проявления принять по таблице 18 (работа 6.1). Недостающие данные принять самостоятельно. Полученные данные по плотности раствора сравнить с результатами, определенными по номограмме (рис.17).

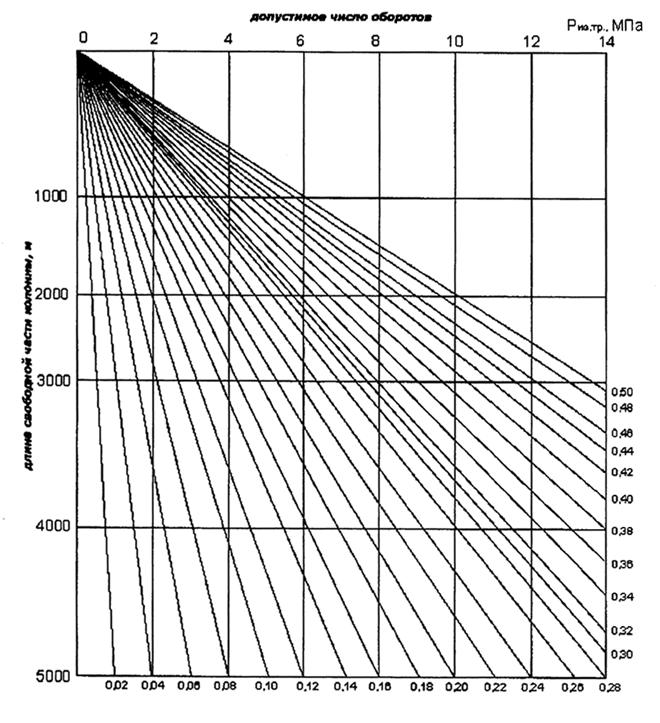

Рис.17.

6.3 Изучение оборудования для предупреждения и ликвидации открытых нефтяных и газовых фонтанов.

Нефтяные и газовые месторождения Тюменской области имеют ряд особенностей способствующих возникновению открытых фонтанов: небольшая глубина (800-1300 метров) одного из основных продуктивных пластов - сеноманского яруса большой мощности и с хорошими коллекторскими свойствами пород, повсеместное распространение в северной части региона мощных толщ многолетнемерзлых пород, склонных к потере устойчивости при растеплении, наличие в геологических разрезах ниже 2000 м. пластов с аномальным - высоким давлением. Целью настоящей работы является ознакомление студентов со следующими видами оборудования:

I - противовыбросовое оборудование : плащевые, универсальные, вращающиеся превенторы, задвижки с ручным и гидравлическим управлением, основной и вспомогательный пульты управления превенторами и задвижками манифольда, шаровые краны;

II - новое противовыбросовое оборудование применяющееся для предотвращения выбросов и открытых фонтанов: превентор универсальный для спуско-подъема труб с ЭЦН под давлением, пакер устьевой, клапан отсекательный забойный, установка для спуска труб под давлением, головки герметизирующие, превентор кабельный.

III - новое оборудование для ликвидации фонтанов: устройство для наведения запорной арматуры на устье фонтанирующей скважины НГ-50 и с поворотом вокруг горизонтальной оси, пережим гидравлический, труборезка гидравлическая резцовая, приспособление для прострела отверстия и установки пальцев в трубе.

Предполагается, что студенты, прослушавшие курс лекций «Монтаж, ремонт и эксплуатация бурового оборудования» знают устройство и принцип действия превенторов и других механизмов, включенных в раздел I - противовыбросовое оборудование.

Поэтому основное внимание должно быть обращено на условие и технологию применения противовыбросового оборудования. С этой целью необходимо использовать источники [I, глава XXI; 2, глава 4 §§ 3,4,5,6,7.8,9,10,11].

Оборудование, предусмотренное для изучения в разделах II и III, следует изучать по альбомам [10].

Контрольное задание.

1. Составить альбом механизмов и устройств, изученных студентами (в виде схем и рисунков). Конкретный выбор устройств определяется преподавателем.

2. Ответить на контрольные вопросы.

2.1. Проведение каких операций должно обеспечить противовыбросовое оборудование?

2.2. Каково устройство плашечного превентора с гидравлическим управлением и его назначение?

2.3. Поясните назначение устройства универсального превентора ПУ1-230х35.

2.4. Для чего предназначен манифольд противовыбросового оборудования?

2.5. Назовите назначение и устройства манифольда МППК-80х70.

2.6. Можно ли закрыть задвижку с гидроуправлением ручным способом?

2.7. Назовите назначение и устройство системы гидравлического управления превентора ГУП-100 Бр-2.

2.8. Можно ли открыть универсальный превентор с основного пульта ГУП-100 Бр-2?

2.9. Каков порядок управления превенторами и задвижками с помощью гидравлического управления СН6И-76?

2.10. Каковы назначения устройства и принцип работы шаровых кранов типа КШ и КЩ?

2.11. Назовите правила монтажа противовыбросового оборудования.

2.12. Какова линия глушения и дросселирования для нефтяных, газовых скважин?

2.13. На какое давление опрессовывается превенторная установка после монтажа на устье скважины?

2.14. Перечислите обязанность буровой вахты по проверке противовыбросового оборудования перед началом смены?

2.15. Какой порядок профилактического осмотра противовыбросового оборудования буровым мастером?

2.16. Что вы понимаете под выражением «противовыбросовое оборудование находится в оперативной готовности»?
