КОРД – ИПИ 03 (Bluetooth)

1.  Назначение

Индикатор повреждения изоляции КОРД-ИПИ 03 предназначен для -

* нахождения бесконтактным и контактным способами мест сквозных повреждений

* в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;

* определения бесконтактным способом месторасположения и глубины заложения газопровода;

* определения месторасположения силовых электрических кабелей под нагрузкой;

* бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения;

* обнаружения мест натекания блуждающих токов промышленной частоты.

Искатель повреждения изоляции КОРД ИПИ 03 включает в себя режим измерения по переменному току (работа по измерительным штырям), режим измерения на постоянном токе (работа с помощью медносульфатных электродов МСЭ), а также функцией передачи измеренных данных по Bluetooth на внешние накопители информации.

Индикатор предназначен для работы в полевых условиях, в части воздействия климати-

ческих факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до плюс 35 град. С

и относительной влажности воздуха не более 80% при 20 град. С, при условии, что

промерзание грунта над газопроводом ( коммуникациями ) не более 10 см.

2.  Расположение органов управления приёмника КОРД ИПИ 03

1-  Разъём подключения медносульфатных электродов (МСЭ)

2-  Кнопка включения питания

3-  Кнопка переключения режимов работы прибора/ включение функции Bluetooth

4-  Кнопка переключения усиления

5-  Кнопка работы в режиме «Децибелы»

6-  Информационный ЖКИ-индикатор

7-  Кнопка переключения частоты работы приёмника (фильтр)

8-  Разъём подключения антенного датчика

9-  Гнездо подключения наушников

3.  Краткое описание функций приёмника.

Конструктивно комплект КОРД-ИПИ 03 выполнен в виде отдельных блоков -

1.  генератор ГИ-02М

2.  приёмник

3.  датчик индуктивный

4.  штыри измерительные

5.  медносульфатные электроды

6.  программное обеспечение для ПК либо КПК с интерфейсами USB или RS232

7.  Программное обеспечение для работы по Bluetooth

Приёмник КОРД-ИПИ 03 обладает следующими функциями:

·  Работа приёмника c помощью поискового контура (режим AC)

·  Работа приёмника с помощью измерительных штырей (режим V, mV, µV)

·  Работа приёмника с помощью измерительных штырей в автоматическом режиме (режим «Auto»)

·  Работа приёмника с помощью медносульфатных электродов МСЭ (режим DC)

·  Работа приёмника с помощью измерительных штырей в режиме децибелы (режим «dB»)

·  Передача данных во всех режимах по беспроводному каналу Bluetooth

3.1  Работа приёмника с помощью поискового контура.

Работа приёмника с помощью поискового контура осуществляется только в режиме «AC».

При включении приёмника этот режим устанавливается автоматически. Для работы в этом режиме необходимо подсоединить к приёмнику поисковый контур в разъём (8), выбрать нужную частоту фильтра кнопкой «фильтр», затем кнопками изменения пределов усиления выбрать коэффициент усиления так, чтобы шкальный индикатор уровня сигнала (6) находился в пределах шкалы (желательно 10-15 единиц).

Приёмник КОРД – ИПИ 03 оснащён четырьмя фильтрами и имеет 4 частоты: 50Гц, 100Гц, 1000Гц и F - частота заказчика (1100Гц по умолчанию). По просьбе заказчика могут быть изменены все частоты приёмника.

В режиме работы «AC» приёмник имеет 7 коэффициентов усиления.

3.2  Работа приёмника с помощью измерительных штырей.

Для переключения приёмника в этот режим работы, необходимо один раз нажать на кнопку переключения режимов работы (3).

В режиме работы с помощью измерительных штырей, приёмник имеет 5 коэффициентов усиления для пределов : 1V, 100mV, 10mV, 1mV, 100mV. При этом в области отображения режимов работы приёмника высвечиваются символы V, mV, mV соответственно. Работа шкального и цифрового индикаторов уровня сигнала аналогична предыдущему режиму. При появлении на дисплее значка ((●)) необходимо уменьшить коэффициент усиления. Предел усиления выбрать таким образом, чтобы шкальный индикатор уровня сигнала (6) находился в пределах шкалы (желательно 10-15 единиц).

3.2.1  Работа приёмника с помощью измерительных штырей в режиме «Auto».

Приёмник оснащён функцией автоматической регулировки пределов усиления. Для перевода приёмника в этот режим необходимо повторно нажать кнопку переключения режимов работы (3). При этом на дисплее высветиться знак «Auto». При этом приёмник будет автоматически выбирать пределы усиления от 1V, до 100mV поддерживая коэффициет усиления оптимальным.

Примечание: В режиме «AC» функция автоматической регулировки усиления сигнала отключена.

3.3  Работа приёмника с помощью медносульфатных электродов «Режим DC»

Для перевода приёмника в режим «DC» работа с помощью МСЭ - следует нажать на кнопку (3) находясь в режиме «Auto» При этом на дисплее появится символ «DC». Диапазон измерения напряжения: от минус 10 до плюс 10 Вольт с разрешающей способностью 1мВ

3.4 Работа приёмника с помощью измерительных штырей в режиме децибелы.

Для перевода приёмника в этот режим работы, необходимо находясь в режиме «Auto» нажать на кнопку децибелы (5) при этом на дисплее высветиться знак «dB». Этот режим предназначен для определения отношения двух измеренных величин. Измерение вычисляется по формуле:

, где

- измеренное значение в момент нажатия кнопки децибелов.

- измеренные значения в последующие промежутки времени.

4.  Особенности приёмника КОРД-ИПИ 03.

·  квазимембранная панель управления

·  автоматическая регулировка усиления

·  связь с ПК или КПК по выходу RS232 либо USB.

·  Связь с ПК или КПК по Bluetooth

·  режим измерения в dB

·  цифровая и шкальная индикация

5.  Использование программного комплекса ИПИ-03-КПК.

Программа находится на карте памяти в корне файловой системы.

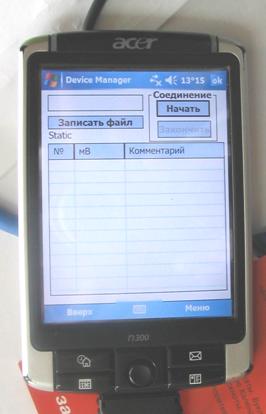

Интерфейс ПО изображен на рисунке.

Подготовка к работе:

1.  Подсоединить кабель синхронизации к КПК, затем подсоединить кабель miniUSB, к прибору. И соединить эти два кабеля между собой.
( Передаем вам кабели уже соединенные между собой, но мало ли что )

2.  Запустить программу с помощью Проводника.

3.  Нажать кнопку НАЧАТЬ в поле Соединение. Если программа не может найти прибор, т. е. нет физического соединения с прибором, кнопка начать останется активной, и состояние программы останется неизменным, в этом случае следует проверить все подключения кабелей.
При успешном соединении кнопка НАЧАТЬ станет неактивной (ее нельзя будет нажать), а ЗАКОНЧИТЬ активизируется.

4.  Также под кнопкой ЗАПИСАТЬ ФАЙЛ отобразиться версия библиотеки драйвера.

С этого момента каждое нажатие на кнопку передачи данных на приборе приведет к появлению новой строки в сводной таблице результатов.

Специальное поле НАД кнопкой ЗАПИСАТЬ ФАЙЛ предназначено для записи комментария к измерению. Внесенный в это поле комментарий, будет использовать по умолчанию при заполнении таблицы.

Комментарии, также как и значения, можно менять двойным щелчком на нужной строке, после чего появляется дополнительное диалоговое окно, в котором можно поправить значения выбранной строки.

(Для активации Виртуальной клавиатуры необходимо нажать значок в нижней части экрана, в середине синей строки).

Для экономии батарей питания КПК, на время работы, его можно перевести в режим HOLD, соответствующим переключателем на левом верхнем торце (см. инструкцию по пользованию КПК.)

В этом режиме КПК остается в рабочем состоянии, принимает данные, и вносит комментарии к каждой записи как указано выше. (Прежде чем пользоваться этим режимом, попробуйте его отдельно, «потренируйтесь») В таком состоянии его можно легко убрать в карман, т. к. сенсорный экран так же не будет воспринимать нажатия.

После проведения всех замеров вы можете сохранить данные в файл соответствующим нажатием кнопки. После нажатия появиться новое окошко с вопросом Как назвать сохраняемый файл и где. Для облегчения вашей работы проще выбирать сохранение на карту памяти. Название нужно давать уникальные, если названия повторяться, то во избежание потери информации попытка сохранения закончиться неудачей с появлением соответствующим системным сообщение. Сначала система предупредит, что такой файл уже существует и предложит переписать, но даже если вы согласитесь на перезапись файла, программа не запишет новый файл поверх старого, останется только старый.

Файл можно просмотреть на настольном ПК с помощью обычного блокнота, желательно чтобы блокнот воспринимал UNICODE, в противном случае будет очень сложно разобраться в тексте. Для передачи информации в Excel нужна программа для настольного ПК, которую мы Вам предоставим в самое ближайшее время (находится на стадии тестирования).

В остальном использование комплекта КОРД ИПИ 03 (цифрового) полностью идентично использованию комплекта КОРД ИПИ и КОРД ИПИ 02.

Более подробную информацию о приборах их возможной комплектации перестройки параметров и рабочих частот ВЫ можете получить на сайте:

www. kord. nnov. ru

или по E - mail

*****@***ru

или по тел./факс:

8-(831) – 428-64–92
