Техническая карта

AG104 Trend

Лигатура для литья серебра 800-925 пробы_________________________________

Проба: 925 [L:90,6 a:-0,6 b:4,7 c:4,7 YI:9,7_]

Описание продукта:

AG104 – лигатура без содержания кремния для литья серебра по выплавляемым моделям. Обладает хорошей текучестью. Отливки, сделанные с применением данной лигатуры, имеют компактную поверхность. Кроме этого, в тигле остается значительно меньше металла.

Рекомендуемое применение:

AG104 – лигатура для литья серебра 925-935 пробы. Рекомендуется использовать в вакуумных системах.

Физико-химические свойства:

Температура (ºC)

Плотность (г/см3)

Переход в твердое состояние

805

10.2

Переход в жидкое состояние

890

Интервал

85

Общие характеристики

Средний размер зерна после литья (μm)

600

Склонность к потемнению при взаимодействии с серными соединениями

3,5

Текучесть (тест на наполняемость решетки) [%]

96

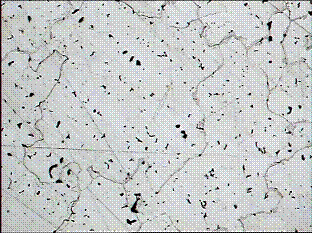

Микроструктура сплава после литья

(при 100-кратном увеличении)

Механические свойства:

Предел прочности при растяжении (Rm) [Н/мм2]

257

Предел текучести (Rp0.2) [Н/мм2]

145

Относительное удлинение (А) [%]

28

Твердость после литья [HV 0.2]

61

Твердость после деформации на 70% [HV 0.2]

155

Твердость после отжига [HV 0.2]

81

Твердость после старения [HV 0.2]

150

L1

112

L2

4

L3

44

Техническая карта

AG104 Trend

Лигатура для литья серебра 800-925 пробы_________________________________

Инструкция по применению:

Литье

Температура грануляции (ºС) 1010

Температура при литье

Толщина изделий (мм)

Температура металла при литье (ºС)

Температура опоки (ºС)

0,2-0,5

1010-980

640-680

0,5-1,2

980-960

560-640

>1,2

960-940

500-540

Охлаждение опоки

Оставьте охлаждаться на воздухе на 10-18 мин, а затем опустите в теплую воду.

Травление

Опустите в чистящий раствор RADIAL (50г/л) при температуре 60ºС на 2 мин.

Рекомендуемые параметры

при старении: 300 ºС 60 мин

Примечания:

(F) Легкий эффект твердения может быть достигнут посредством термической обработки при 350-370ºС в течение 90 мин. Кроме этого, твердение может быть значительно увеличено за счет:

1)  расплавления в статической печи при температуре 730ºС в течение 40 минут в восстановительной газовой среде, после чего сразу же охладить в воде;

2)  старения в статической печи при температуре 300ºС в течение 60 минут в восстановительной газовой среде. После этой завершающей операции немедленное охлаждение в воде не обязательно.
